45度角绿色法兰式弯头管道连接件

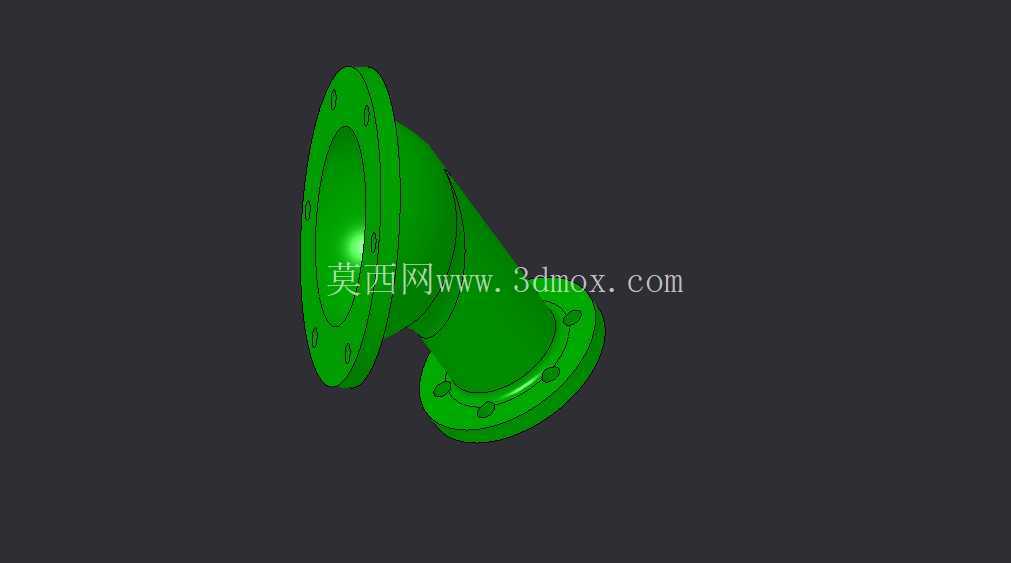

　　在流体输送管路系统的布设过程中，经常会遇到管路走向需要偏转调整的场景，尤其是在化工流体输送、市政给排水、暖通空调循环管路、小型工业设备内部管路排布等工况下，直连管路无法适配空间走向要求，这时候就需要用到带法兰连接结构的弯头件来完成管路的转向衔接。本次涉及的这款45度法兰弯头，两端均采用标准凸面法兰结构，法兰端面均匀分布螺栓过孔，能够和同公称通径的法兰式管路、阀门、泵体端口实现可靠对接，安装时只需在两端法兰密封面间加装适配的密封垫片，再穿入对应规格的螺栓按对角顺序逐步拧紧，即可实现管路的密封连接，无需额外焊接作业，拆装维护十分便捷，适合需要定期拆解检修的管路节点使用。从结构设计逻辑来看，这款弯头采用45度偏转角度，相较于90度弯头，其流体转向时的局部阻力系数更低，流体在经过弯头时的流向变化更平缓，能够有效降低管路内的流体压损，减少输送过程中的能耗，同时也能降低流体高速转向时对管壁的冲刷磨损，延长管件的实际使用寿命。弯头的主体过渡段采用平滑的圆弧变径过渡结构，两端法兰和中间弯管段的衔接处做了圆弧倒角处理，不存在结构应力集中的直角棱边，在承受管路内压时，应力分布更均匀，不会出现局部应力过高导致的结构开裂问题。

　　两端法兰的螺栓孔采用跨中布置方式，也就是螺栓孔的中心位置和弯头的偏转平面呈45度夹角，这种布置方式能够避免安装时螺栓和弯头主体结构发生干涉，同时也能让法兰连接的压紧力分布更均匀，减少密封面局部压紧力不足导致的渗漏风险。从安装边界来看，这款弯头的两个法兰端面分别朝向两个呈45度夹角的方向，安装前需要提前核算两端对接管路的中心距偏差，确保弯头安装后不会对两端管路产生额外的装配应力，法兰端面的密封面粗糙度需要满足对应压力等级的密封要求，安装前要清理干净密封面的杂物、锈迹，避免杂质夹在密封面间导致密封失效。

　　在实际选型应用时，需要根据管路的设计压力、输送介质的腐蚀特性来匹配对应的材质和法兰压力等级，这款模型的壁厚设计参考了常用中低压管路的壁厚标准，能够适配常规工况下的水、低压气体、无强腐蚀性流体的输送需求。在三维建模过程中，这款弯头的建模逻辑遵循了机械零件建模的常规思路，先绘制两端法兰的截面轮廓，通过拉伸生成法兰基体，再绘制中间弯管段的中心轨迹线，通过扫描特征生成弯管的主体结构，之后对两个部分进行布尔合并，再添加法兰螺栓孔、端面倒角、过渡圆角等细节特征，建模过程中需要注意弯管段的曲率半径要符合管路设计的规范要求，曲率半径过小会导致流体阻力骤增，曲率半径过大则会占用过多的安装空间，这款弯头的弯管曲率半径取1.5倍公称通径，是兼顾流体性能和安装空间的常用取值。

　　在管路系统的整体装配中，这类45度法兰弯头经常被用在管路需要小角度转向、或者需要错开相邻管路避免干涉的位置，比如在泵房内的泵组进出口管路布设中，经常会用这类弯头来调整管路走向，让管路布局更规整，同时减少管路的弯头数量，降低整体管路阻力。另外在一些设备的内部管路设计中，受设备内部空间限制，无法使用大曲率半径的弯管时，这类一体成型的法兰弯头能够在有限的空间内完成管路转向，同时保证连接强度和密封性能。需要注意的是，在安装这类法兰弯头时，两端法兰的平行度偏差需要控制在标准允许的范围内，不能通过强行拧紧螺栓的方式来纠正法兰的错位，否则会导致螺栓承受额外的弯曲应力，长期运行过程中容易出现螺栓断裂、密封面渗漏等问题。如果是用于输送高温流体的工况，还需要在管路系统中加装对应的热补偿结构，避免热胀冷缩产生的应力作用在弯头和法兰连接位置，导致连接失效。
