贴片式微型电源变压器三维结构设计

　　在消费类电子、小型工控控制板、便携检测设备的板级电路设计环节，这类贴片式微型电源变压器是板载电源回路里的核心无源器件，主要承担高低压侧电气隔离、交流信号阻抗匹配、小功率电压幅值转换的功能，常见于手持测量仪器的前端信号调理回路、小型智能家居控制板的隔离供电模块、工业传感器的本地供电单元中，相比传统直插式同功率变压器，它的表贴封装形态能够适配SMT全自动回流焊生产工艺，不需要人工补焊插装引脚，能大幅提升PCBA加工的产线流转效率，也能降低插装引脚带来的板件应力损伤风险。

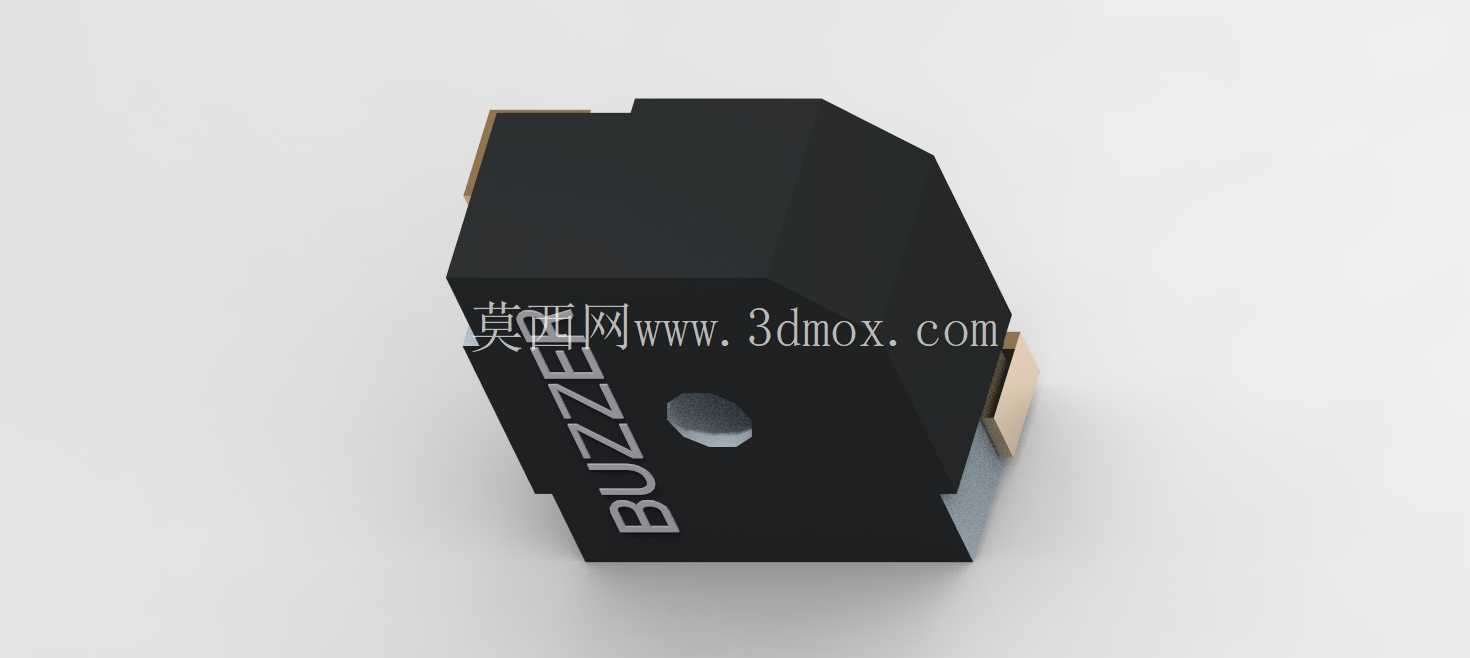

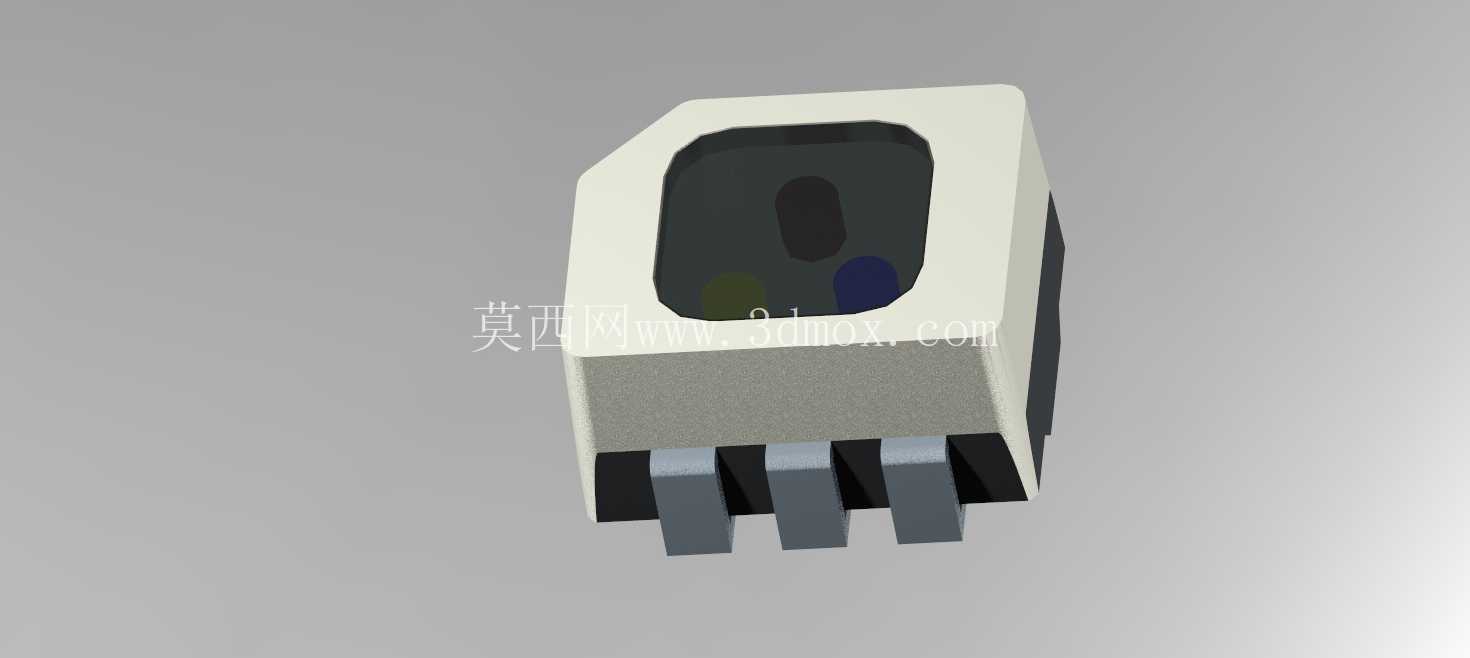

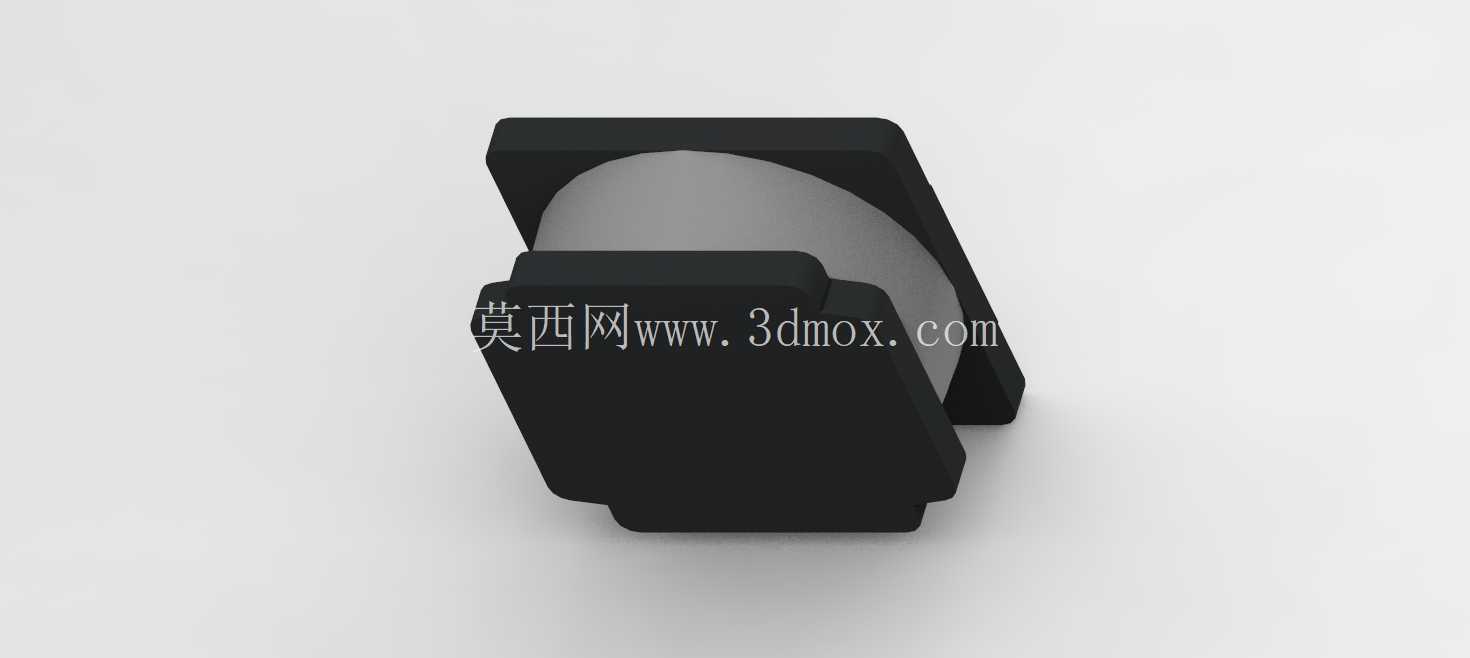

　　从结构设计层面来看，这款变压器采用了带定位斜切角的塑封外壳结构，外壳顶部预留的透明开窗区域，一方面可以在生产环节直观检查内部磁芯与绕组的装配到位情况，避免绕组偏移、磁芯碎裂的不良品流出，另一方面也能在器件完成SMT贴装后，通过AOI光学检测设备快速识别器件极性，防止贴装反向导致的电路功能失效。外壳底部引出的三个扁平焊片引脚，引脚间距严格遵循常规表贴功率器件的通用焊盘设计规范，引脚的共面度控制在0.1mm以内，能够保证回流焊过程中每个引脚都能与PCB焊盘充分浸润，减少虚焊、立碑等SMT工艺缺陷。设计过程中，首先要匹配小功率场景下的磁芯饱和磁通密度参数，选择合适的铁氧体磁芯规格，核算绕组线径与匝数比，在保证额定功率下温升不超过板件允许阈值的前提下，尽可能压缩器件的整体占用空间；其次要考虑外壳的注塑成型工艺，外壳侧壁的拔模斜度设置在1.5度，既方便注塑脱模，也不会额外增加器件的占位宽度，外壳与磁芯绕组的装配间隙控制在0.2mm，既可以预留灌封胶的填充空间，提升器件的抗震性能，也能避免间隙过大导致的内部组件晃动。

　　从安装边界来看，这款器件的贴装高度控制在5mm以内，能够适配绝大多数便携设备内部的板间堆叠间隙，不会和上方的结构件、屏蔽罩产生干涉；器件本体的侧边与相邻表贴元件的安全间距预留0.8mm以上，既满足SMT贴装时的吸嘴操作空间要求，也符合PCB安规设计里的电气间隙规范，避免高压侧与周边低压元件产生爬电风险。在实际电路应用中，这类微型变压器不需要额外的固定结构，完全依靠焊盘的焊接强度就能满足常规消费电子、工业控制场景下的抗震要求，器件的塑封外壳能够抵御日常生产过程中的助焊剂飞溅、清洗溶剂侵蚀，也能在设备长期运行过程中隔绝空气中的粉尘、潮气对内部绕组的侵蚀，提升电路长期运行的可靠性。

　　在建模过程中，需要重点还原引脚的折弯角度、外壳斜切定位角的尺寸、顶部开窗的位置与深度，这些细节都是PCB封装设计、SMT钢网开孔设计时需要参考的关键尺寸，如果建模时忽略了引脚的折弯R角或者外壳的拔模斜度，很容易导致封装设计时的焊盘位置偏差，最终在实际贴装时出现器件偏移、焊接不良的问题；同时建模时也要还原外壳表面的细微磨砂质感，方便在做产品整机结构渲染时，还原真实的器件外观效果，给结构评审、BOM可视化展示提供更贴近实物的参考。
