多头蜗杆传动轴结构三维造型

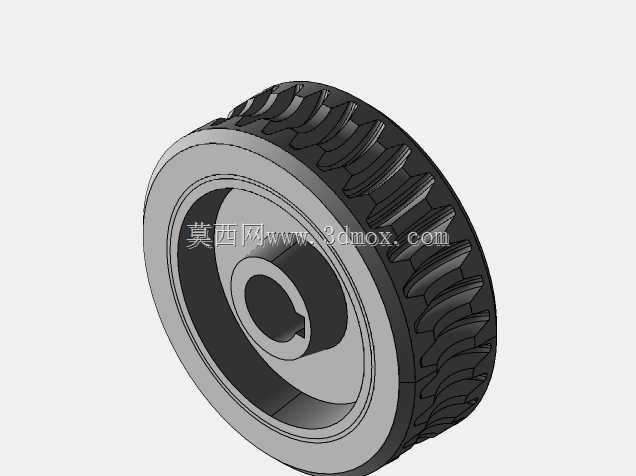

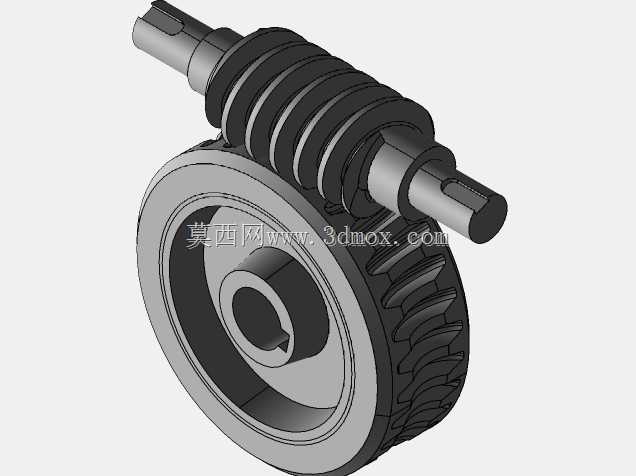

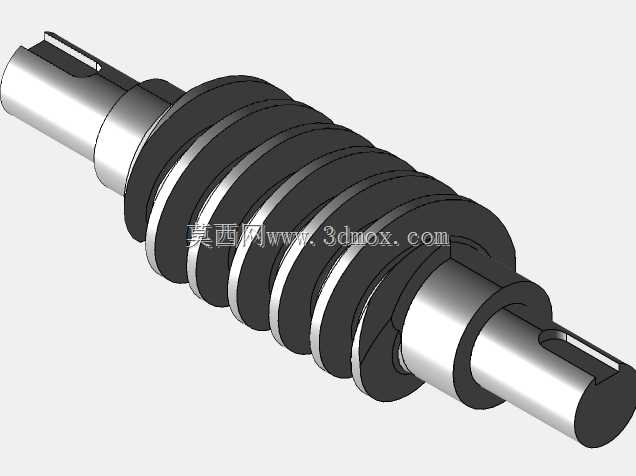

　　这套三维造型围绕一根蜗杆传动轴展开，核心区段为连续螺旋齿，两端延伸出同轴轴颈，并在轴端加工键槽，用于将旋转运动传递给蜗轮或其他执行部件。蜗杆传动常见于需要较大减速比、布置空间紧凑且要求运行平稳的机械设备中，例如输送设备的低速驱动端、小型卷扬机构、回转工作台进给系统、食品包装机械的分度机构以及一些手动调节装置。与平行轴齿轮相比，蜗杆与蜗轮啮合时接触线沿齿面斜向分布，冲击较小，噪声低，单级即可获得较高传动比，因此在对空间和速度匹配要求较高的场合具有明显优势。

　　从结构功能上看，模型中部的螺旋齿是承载啮合的关键部位。齿面沿轴向形成连续螺旋，工作时与蜗轮齿面形成线接触或近似面接触，能够把高速轴输入的转速降低，并输出较大转矩。齿顶圆柱、齿根圆弧以及螺旋升角需要在建模时保持连续过渡，否则在后续干涉检查、工程图生成或数控加工参考中容易出现齿面断裂、装配间隙异常等问题。造型中螺旋段两侧设置了直径变化的台阶，这些台阶不仅界定了蜗杆齿部的加工范围，也可作为轴承内圈、挡圈或隔套的轴向定位面。

　　两端轴颈采用圆柱面结构，是装配时与轴承、衬套或支座孔配合的主要边界。轴颈直径小于蜗杆齿顶圆，便于从箱体侧面穿入安装，也有利于轴承、密封件和端盖的分层布置。轴端键槽的存在说明该件并非单纯展示用齿形，而是考虑了实际扭矩传递：动力可通过联轴器、带轮、手轮或齿轮与轴端连接，键嵌入键槽后限制相对转动，使输入转矩稳定传至螺旋齿段。若用于重载工况，键槽端部、轴肩过渡处和齿根区域通常是应力集中位置，设计时应控制圆角半径和表面质量，避免在频繁启停或正反转条件下产生疲劳裂纹。

　　建模思路上，该件适合采用回转体加螺旋切除或螺旋扫掠的方式完成。先以轴线为基准建立各段圆柱轮廓，确定轴颈、齿顶圆、齿根圆和定位台阶的径向尺寸；再依据模数、头数、导程和螺旋方向生成螺旋轨迹，通过扫掠齿廓或切除材料形成连续蜗杆齿。螺旋齿与两端轴颈必须保证同轴关系，轴肩端面应垂直于轴线，键槽则需相对轴心保持规定对称度。对于结构设计人员而言，这些基准关系直接影响后续轴承选型、箱体孔系布置和蜗轮中心距校核。

　　在安装边界方面，蜗杆轴通常横置于减速箱或支架内部，两端由轴承支承，轴承外圈安装在箱体孔或轴承座中。轴向位置需要通过轴肩、套筒、端盖或圆螺母进行约束，以保证蜗杆齿面与蜗轮齿宽正确对齐。若轴向窜动过大，啮合接触区会偏向齿端，造成局部磨损和发热；若预紧过强，则会增加轴承摩擦阻力。模型两端留出的光轴段为轴承、密封圈和锁紧件提供了布置空间，轴端键槽则应位于联轴器或带轮轮毂覆盖范围内，避免键外露影响安全防护。

　　实际选型时，蜗杆轴不仅要关注齿形外观，还要结合中心距、传动比、输入转速、润滑方式和热平衡条件判断。蜗杆传动在滑动接触明显的工况下会产生热量，闭式箱体中通常需要油浴润滑或喷油润滑，齿面粗糙度、材料配对和热处理硬度都会影响耐磨性能。三维模型在设备布局阶段可用于检查蜗杆与蜗轮、箱体壁、轴承端盖、润滑管路之间的空间关系，也可用于剖切展示啮合原理和装配顺序。整体结构简洁，轴、齿、键槽和定位台阶集成在同一零件上，体现了减速传动部件对同轴度、刚度和装配工艺性的综合要求。
