带内螺纹塑料件注塑模具结构设计

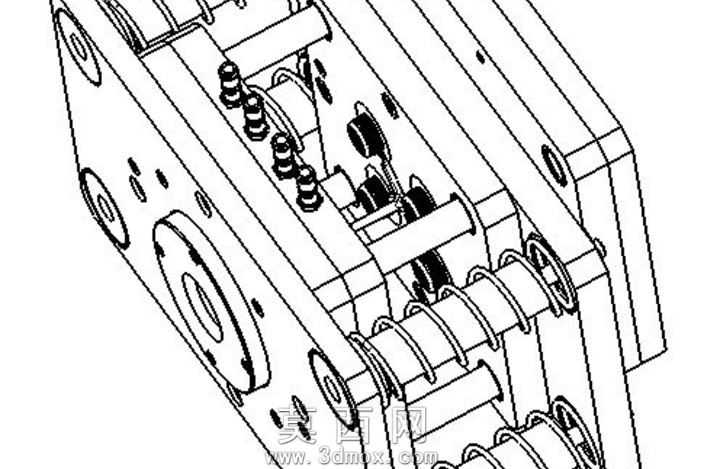

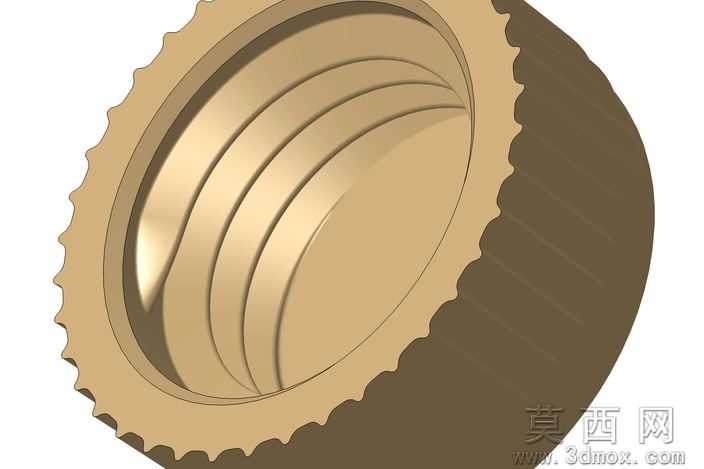

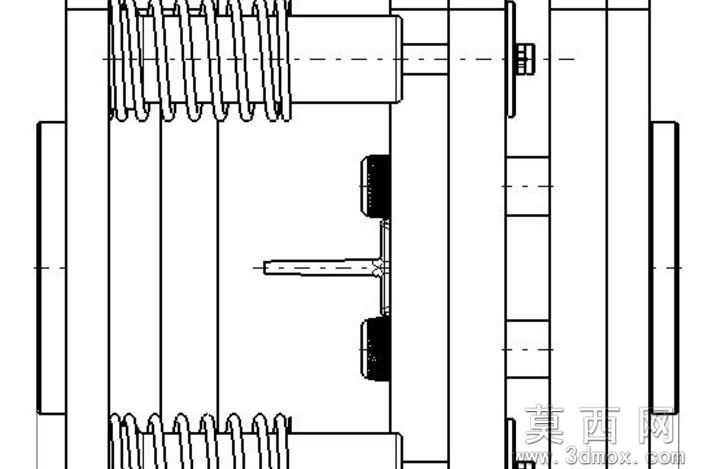

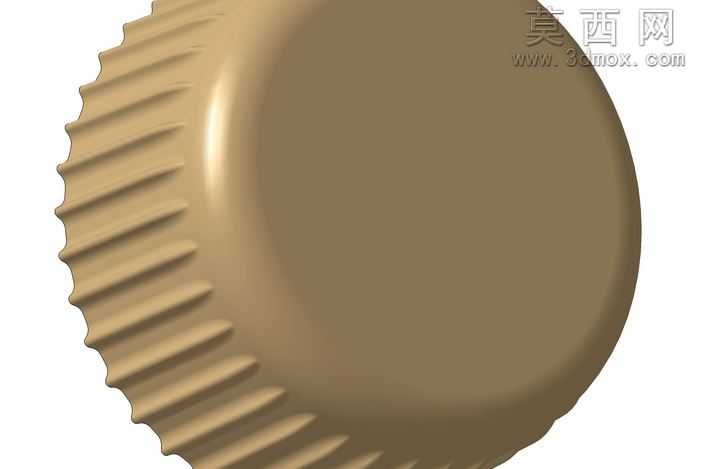

本套三维模型为带内螺纹结构塑料部件的注塑模具，整体建模过程严格遵循注塑模具设计规范，在Catia V5环境下完成全参数化三维建模，所有板件、传动组件、成型零件均按照实际加工装配精度设置尺寸公差，模型无破面、无重叠特征，可直接用于后续工程图导出与数控加工编程参考。模型完整还原了内螺纹注塑模具的核心结构，包含定模座板、定模板、动模板、支承板、垫块、动模座板等模架基础组件，同时精准设计了螺纹成型所需的旋转脱螺纹传动结构，排布有对应数量的螺旋杆、传动齿轮、导向轴与复位弹簧，各传动部件之间的配合间隙经过合理校核，既保证开模时螺纹型芯能够平稳旋转退出塑件内螺纹区域，避免拉伤塑料螺纹牙型，又能确保合模时各组件精准复位，无卡滞、错位风险。在成型零件设计上，针对带内螺纹塑料件的结构特点，对型腔、型芯的分型面做了顺滑过渡处理，浇注系统采用平衡式流道设计，可保证熔融塑料均匀填充型腔各处，减少内螺纹区域出现缺胶、飞边、熔接痕的成型缺陷；冷却水路围绕型腔与螺纹型芯做环绕式排布，能够实现模温均匀控制，缩短注塑成型周期，降低塑件因冷却不均产生的变形量。整套模具的导向定位系统采用导柱导套与锥面定位相结合的方式，可承受注塑过程中的较大侧向压力，保证内螺纹塑件的同轴度与尺寸精度；顶出机构采用顶板顶出结构，顶出力均匀分布在塑件端面，避免顶出过程中塑件出现变形、顶白等问题。建模过程中对所有标准件均按照行业通用标准建立参数化模型，弹簧的预压缩量、齿轮的模数与传动比、螺纹型芯的牙型参数均经过严谨计算，完全匹配内螺纹塑料件的成型需求，模型可直观展示内螺纹注塑模具的开模动作逻辑、脱螺纹传动顺序与各部件的装配关系，能够为同类带内螺纹塑料件的注塑模具设计提供清晰的结构参考，帮助设计人员快速理解旋转脱螺纹机构的工作原理与布局要点，规避螺纹成型过程中常见的设计缺陷。
