塑料漏斗注塑模具结构三维设计

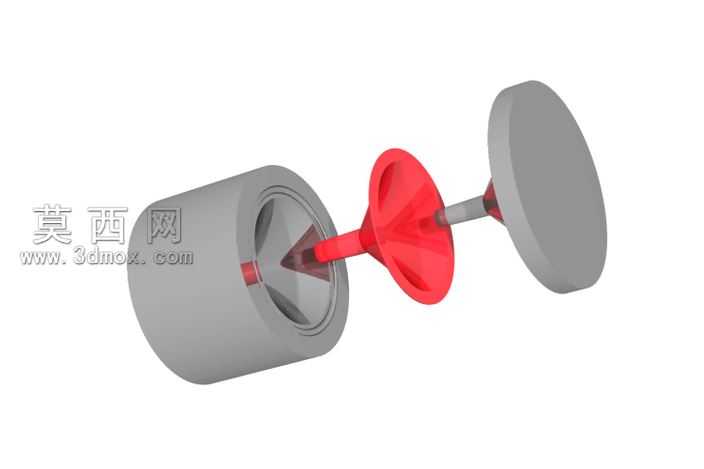

本作品针对塑料漏斗的注塑成型需求完成整套模具的三维结构设计，建模过程依托三维参数化设计软件完成全流程搭建，首先基于塑料漏斗的薄壁锥形、带中心连接柱的产品形态，完成产品的工艺性分析，明确塑料熔体的流动填充路径、收缩率参数与脱模方向，确定模具的一模一腔布局方案。建模阶段依次完成成型零部件的结构搭建：型腔部分采用整体嵌入式结构，精准复刻漏斗外表面的光滑锥形曲面，保证成型后产品外壁无拼接痕、表面粗糙度满足使用要求；型芯部分对应漏斗的内部锥形空腔与中心连接柱结构，设计为组合式型芯，拆分出中心小柱的独立镶件，既方便加工时保证小尺寸柱体的同轴度精度，也便于后续生产中易损部位的更换维护。浇注系统结合产品的中心对称结构，采用点浇口进料形式，浇口位置设置在漏斗中心连接柱的端面，熔体可沿锥形壁面均匀向四周扩散填充，避免出现填充不均、熔接痕明显的成型缺陷，同时点浇口在开模时可自动拉断，减少后续浇口修剪的人工工作量。脱模机构针对漏斗的薄壁锥形特征，设计推板顶出结构，顶出力均匀作用在漏斗的端面边缘，避免顶杆直接顶在薄壁锥面造成产品顶白、变形甚至顶穿的问题，同时搭配复位杆保证合模时脱模机构精准回位，避免与型腔发生碰撞干涉。冷却系统在型腔与型芯内部均匀排布循环冷却水道，水道距离成型面的距离保持一致，保证模具各处温度均匀，缩短产品冷却定型时间，提升生产效率，同时避免因冷却不均导致产品出现翘曲变形、尺寸超差的问题。整套模具的所有零部件均完成参数化建模，各部件之间的装配关系完全符合实际注塑模具的装配逻辑，合模、开模的运动行程经过模拟验证，不存在运动干涉问题，材质搭配上根据不同部件的功能需求区分设置：成型零件采用模具钢材质，表面做抛光处理保证产品外观质量；模板、模座部分采用标准模架钢材，保证模具整体结构刚性；导向部件采用耐磨钢材，保证长期开合模的运动精度。渲染阶段对不同部件赋予差异化的材质表现，将成型的塑料漏斗产品设置为半透明红色塑料材质，清晰展示产品在模具中的装配位置，模具金属部件赋予磨砂钢材质感，直观区分产品与模具结构，整体爆炸视图的呈现形式可清晰展示整套模具的零件组成与装配关系，完整还原塑料漏斗从模具结构到成型产品的对应逻辑，可为同类锥形薄壁塑料件的模具设计提供清晰的结构参考。
