手动按压式家用简易净水装置结构

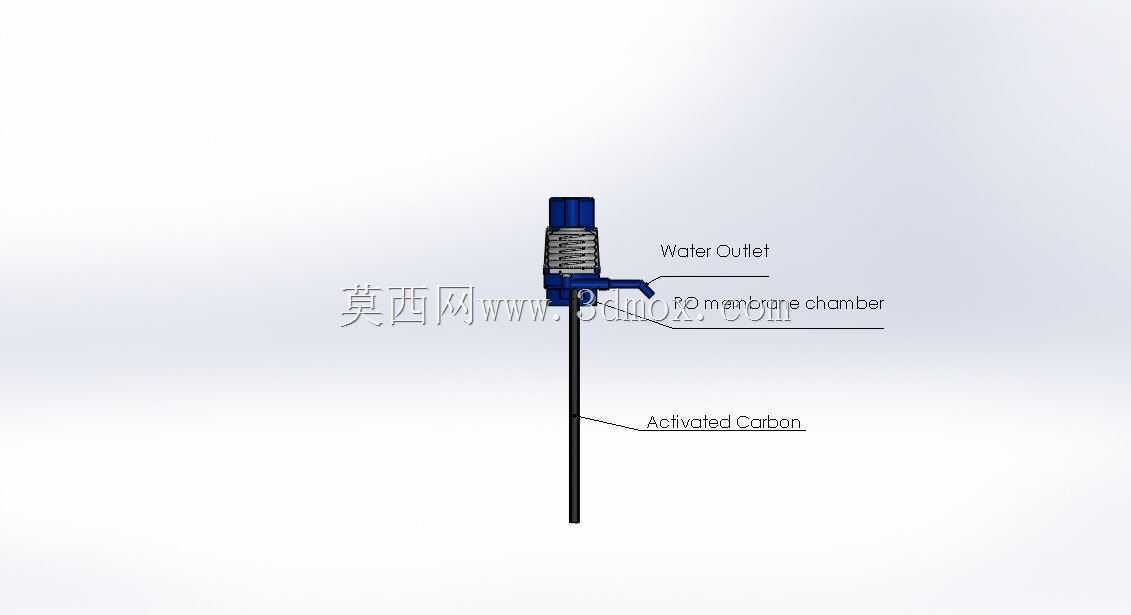

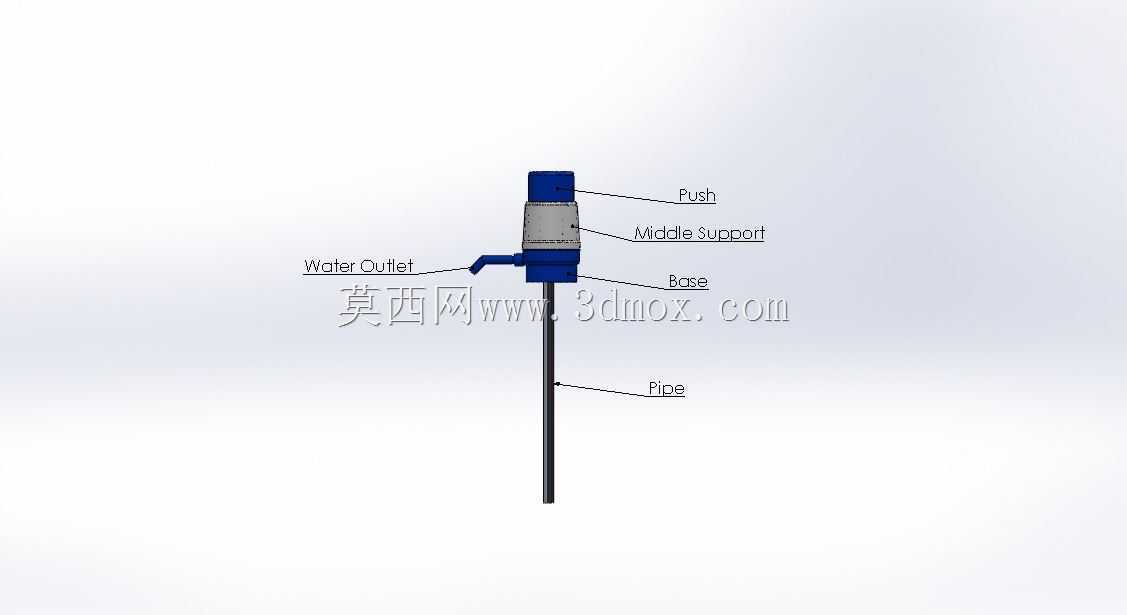

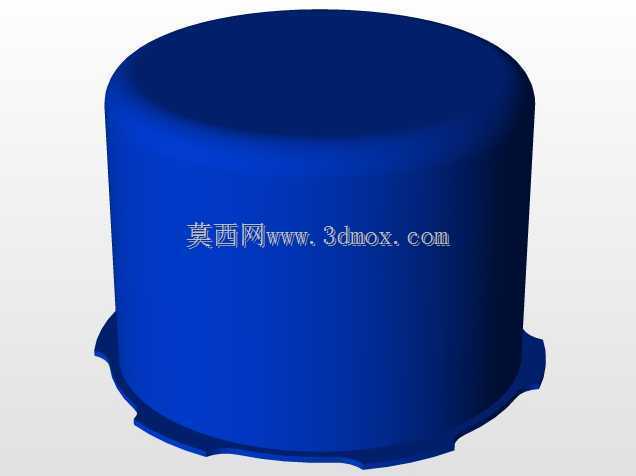

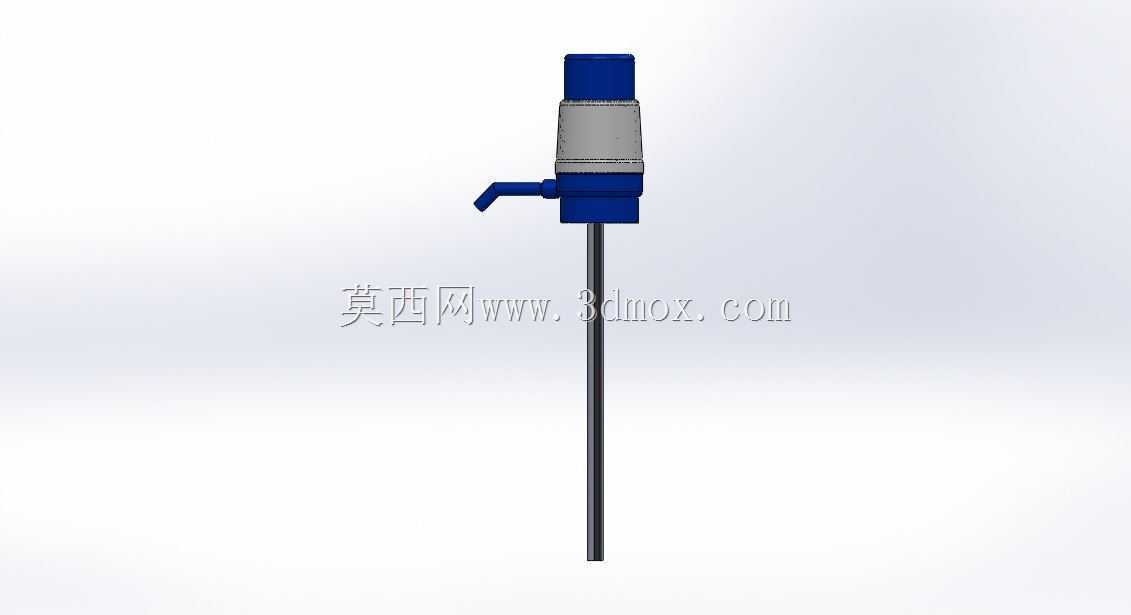

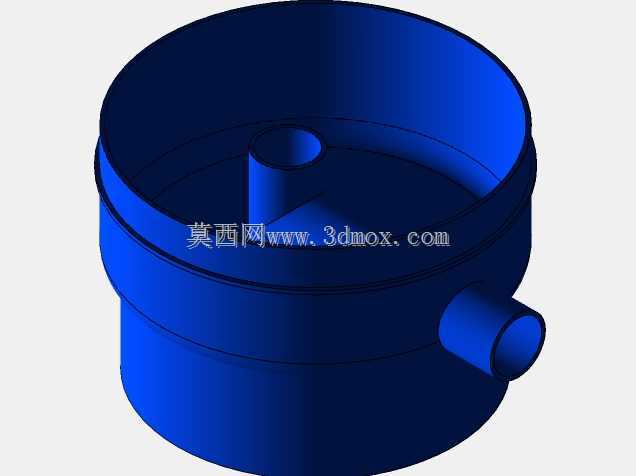

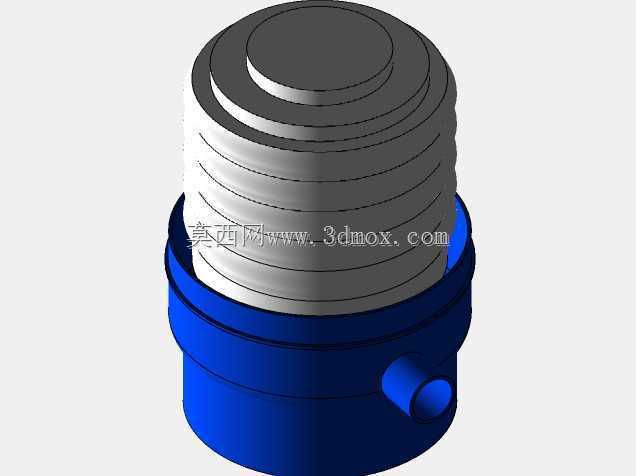

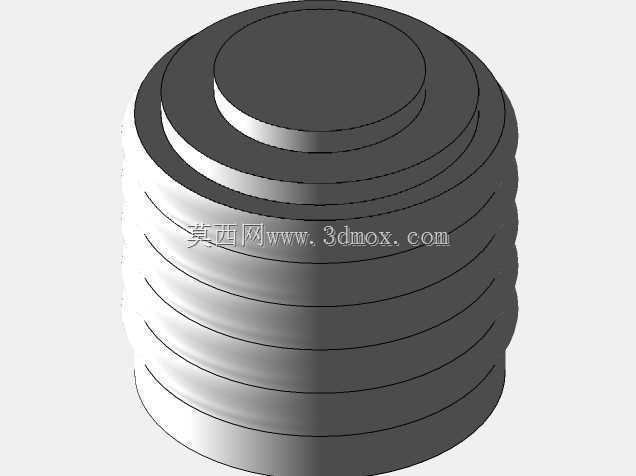

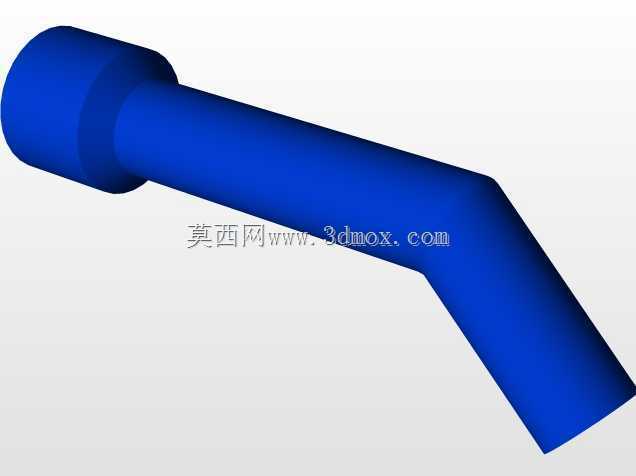

　　从结构组成来看，整套装置分为按压驱动段、中部支撑段、基座连接段、取水管道四个核心部分，顶部按压头是动力输入部件，采用符合人手按压施力习惯的圆柱造型，按压行程控制在合理区间，单次按压即可形成足够的腔体内负压，将待净化的水源从下方管道吸入净化腔；中部支撑段是核心过滤组件的容纳腔，内部依次装填活性炭滤料与RO膜滤芯，水流从管道进入腔体后，首先经过活性炭层吸附水中的异色异味、悬浮杂质与部分有机污染物，随后通过RO膜层截留细菌、微小颗粒物与有害溶质，最终净化完成的水从侧面的出水口流出，出水口做了倾斜导向设计，方便用户接水时不会出现水流飞溅的情况。这款手动按压式净水结构，主要面向户外作业、应急取水、无管网供水区域的分散式净水需求，不需要外接电源或者管路压力，完全依靠手动按压的机械力完成取水与净化流程，适配野外露营、灾后应急供水、偏远散户取水等缺乏配套供水设施的场景，相比电动净水设备没有供电依赖，相比大型净水装置体积小巧便携，单人即可操作完成取水净化全流程。

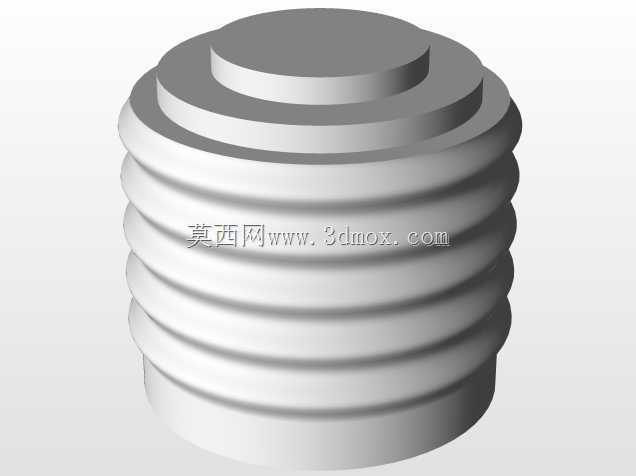

　　基座部分承担整个上部泵体与取水管道的连接固定作用，采用过盈配合加密封胶圈的结构，既保证管道连接的密封性，避免未净化的原水从连接缝隙渗入出水端造成二次污染，又能让用户根据取水深度灵活更换不同长度的取水管道，适配不同深度的储水容器或者自然水源。取水管道采用食品级硬质管材，管壁厚度满足手动按压时的负压强度要求，不会因为腔体内负压出现吸瘪变形的情况，管道底端做了斜切开口处理，避免取水时管道端部贴附容器底部造成吸水堵塞。

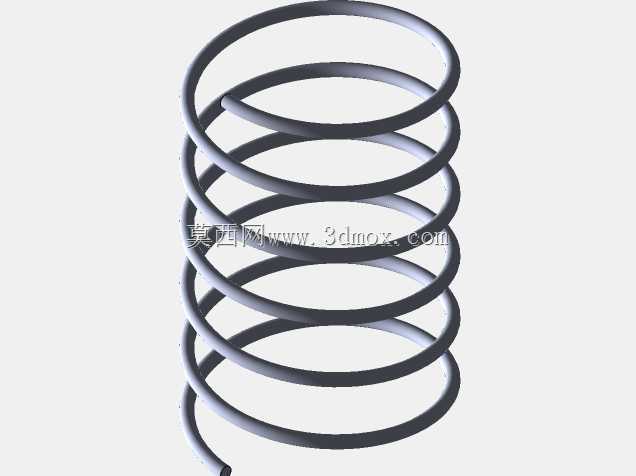

　　设计过程中优先考虑了无动力场景下的操作可靠性，所有运动部件都采用耐水腐蚀的材质，按压结构内部的复位弹簧做了防水防锈处理，长期接触水体也不会出现锈蚀卡滞的问题；各段连接结构都采用快拆设计，不需要额外工具即可完成滤芯更换与部件拆解，方便用户在使用后清理滤腔、更换失效的滤料，延长整套装置的使用寿命。从安装边界来看，整套装置上部泵体的外径控制在常规矿泉水瓶的瓶口尺寸范围内，可以直接适配多数常见的大容量储水容器瓶口，不需要额外制作转接配件；取水管道的长度可根据实际使用需求裁剪，常规配置的管道长度可以满足从10升到20升容量的储水桶底部取水的需求，不需要额外加长即可覆盖多数家用储水场景。

　　在功能实现上，整套结构没有复杂的传动部件，手动按压的力直接作用在腔体内的活塞结构上，力传递路径短，操作时不需要施加过大的按压力即可完成出水，老人与小孩也能轻松操作；水流经过滤层的流速经过匹配设计，既不会因为流速过快导致过滤不充分，也不会因为流速过慢影响取水效率，单次按压的出水量可以满足日常接水的使用节奏。结构的外形设计简洁，没有多余的突出结构，收纳时可以将管道与泵体拆分，整体占用空间很小，放在背包或者应急物资箱内不会占用过多储物空间，适合作为常备应急供水器材配置。
