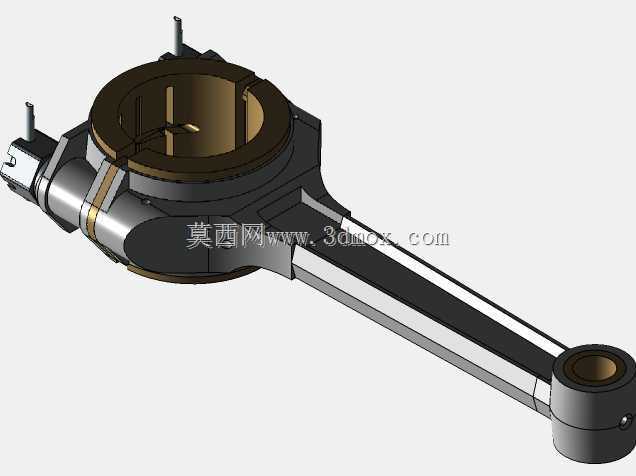

内燃机曲柄连杆机构传动连杆结构

　　该连杆作为内燃机曲柄连杆机构的核心传动构件，承担着将活塞承受的燃气爆发压力传递给曲轴、将活塞的往复直线运动转化为曲轴旋转运动的核心功能，是往复式动力机械中决定动力输出可靠性、运行平顺性的关键受力部件。从实际应用场景来看，这类连杆广泛适配小排量单缸内燃机、通用动力汽油机以及部分小型柴油机的动力总成，常见于小型发电机组、园林机械、摩托动力单元以及小型农用动力设备的传动系统中，其工作环境长期处于高温、高交变载荷、高频冲击的工况下，对结构强度、形位公差以及配合精度都有极高的工程要求。

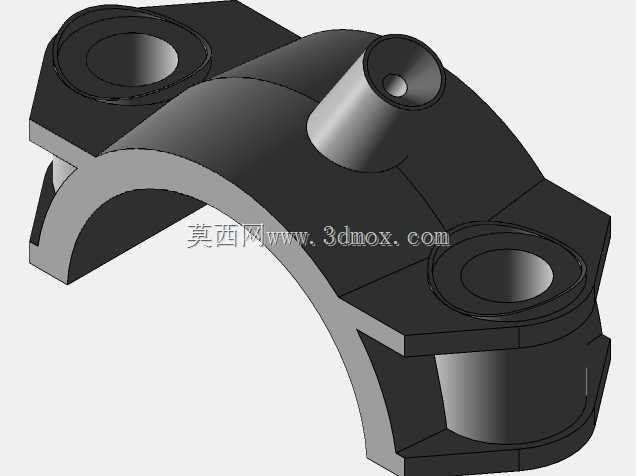

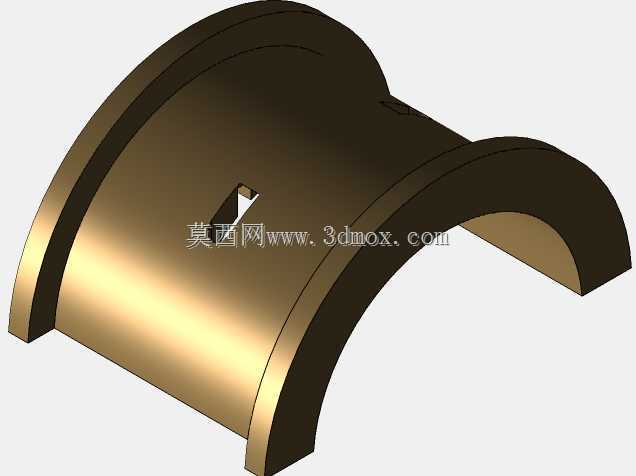

　　从结构设计思路来看，该连杆采用分体式大头设计，大头端对应曲轴曲柄销的安装位置，配套轴瓦安装位能够保证与曲柄销的转动配合精度，剖分面的定位结构可以确保装配后大头孔的圆度公差，避免运行过程中出现轴瓦偏磨、连杆孔失圆的问题；杆身采用工字形截面设计，这种截面形式能够在保证整体结构刚度、满足抗弯抗扭强度要求的前提下，尽可能降低连杆自身的往复运动质量，减少内燃机运行过程中往复惯性力带来的振动与冲击，降低曲轴系的动平衡调校难度。小头端采用整体式铜套安装孔结构，与活塞销实现间隙配合，工作过程中通过压力飞溅润滑形成油膜，承受活塞传递来的交变推力与拉力，小头端的油孔设计能够保证润滑油顺利进入配合面，避免干摩擦导致的活塞销抱死、衬套异常磨损问题。

　　从安装边界与尺寸配合逻辑来看，连杆大头孔的直径尺寸需要与对应曲轴的曲柄销直径严格匹配，配合公差控制在滑动轴承的合理间隙范围内，既要保证运转过程中润滑油膜的形成，又要避免间隙过大导致的冲击异响与轴瓦疲劳剥落；小头孔的尺寸需要与选配的活塞销外径适配，配合间隙需要考虑热膨胀带来的尺寸变化，避免内燃机达到工作温度后活塞销与小头衬套出现过盈抱死的故障。连杆大小头孔的中心距是决定内燃机压缩比、活塞行程余量的关键参数，设计过程中需要严格控制中心距的尺寸公差，同时保证大小头孔的平行度要求，避免装配后活塞在气缸内出现偏磨，导致气缸密封失效、动力下降、机油异常消耗等问题。连杆螺栓的安装位置与预紧力矩要求是结构设计中的关键环节，螺栓孔的位置度公差直接影响大头盖的装配定位精度，预紧力的设计需要覆盖内燃机最大爆发压力下的载荷需求，避免运行过程中连杆螺栓出现塑性变形、断裂，引发捣缸等严重机械故障。

　　从实际功能特性来看，该连杆的结构设计充分考虑了交变载荷下的疲劳强度要求，杆身与大小头的过渡位置采用大圆角过渡结构，避免应力集中导致的疲劳裂纹萌生，表面加工的粗糙度要求也对应力集中系数有直接影响，精加工后的连杆还需要经过探伤、动平衡校正等工序，确保高速往复运动过程中的运行稳定性。在实际选型匹配过程中，需要根据内燃机的排量、最大爆发压力、额定转速来确认连杆的载荷裕度，不同动力输出要求的内燃机对连杆的材质、热处理工艺、重量公差都有差异化要求，高转速机型对连杆的重量分组公差要求更严格，同一台内燃机装配的连杆重量差需要控制在极小范围内，避免往复惯性力不一致导致的发动机振动。
