工业传动用多规格链轮结构三维设计

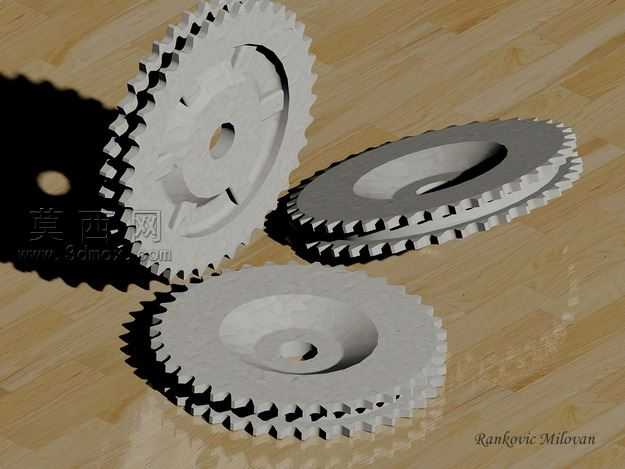

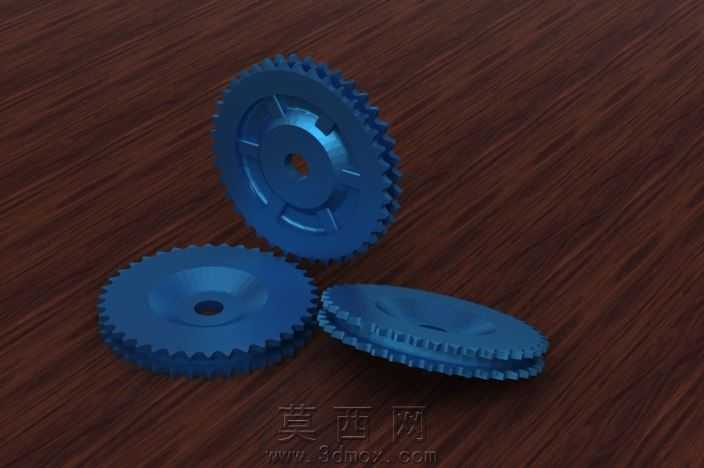

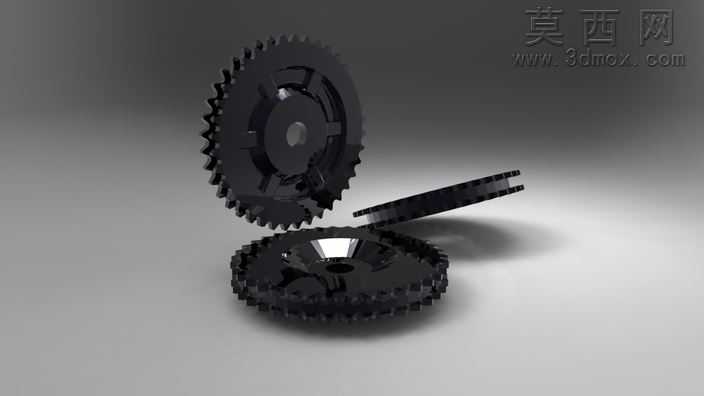

本次链轮三维设计围绕工业链传动场景的实际使用需求展开，在三维建模阶段首先依据链传动的啮合参数标准，确定不同规格链轮的节距、齿形角、齿根圆弧半径、齿顶圆弧半径等核心齿形参数，通过参数化草图绘制单齿截面轮廓，结合圆周阵列特征完成整圈轮齿的成型，保证每一个轮齿的齿形精度一致，避免出现啮合卡滞、传动跳齿的问题。建模过程中针对不同应用场景的链轮结构做了差异化设计：单片式链轮采用辐板式减重结构，在轮盘上开设均匀分布的减重孔，在保证轮体结构强度的前提下降低整体自重，减少传动过程中的转动惯量；叠片式双联链轮则通过分层建模后做布尔合并运算，保证两层链轮的同轴度精度，适配双链条同步传动的使用需求。材质与渲染阶段，针对链轮常用的金属材质特性，在三维软件中调配出哑光铸铁与机加工钢两种材质效果，铸铁材质添加细微的铸造颗粒纹理与哑光漫反射属性，还原铸造成型链轮的表面质感；机加工面则设置适度的高光反射属性，模拟齿面经机加工后的光滑金属质感，场景中添加柔和的环境漫反射光源与定向投影光源，清晰呈现轮齿的啮合轮廓、轮盘的结构细节与不同表面的材质差异，让模型的结构展示更具真实感。结构设计上充分考虑链轮的实际装配需求，在轮体中心设置适配传动轴的安装孔，部分规格的链轮在轮毂位置设计了键槽结构，保证链轮与传动轴装配后的周向固定，传递扭矩时不会出现相对打滑；轮齿的齿形曲线经过优化，保证链条滚子进入与退出啮合时的过渡顺滑，降低传动过程中的冲击与噪音，延长链轮与配套链条的使用寿命。整体设计从参数选型、结构建模到材质渲染都贴合工业链轮的实际生产与使用逻辑，模型结构完整，细节还原度高，可用于链传动系统的结构演示、装配模拟与工程设计参考。
