医用AMVEX真空调节器结构设计模型

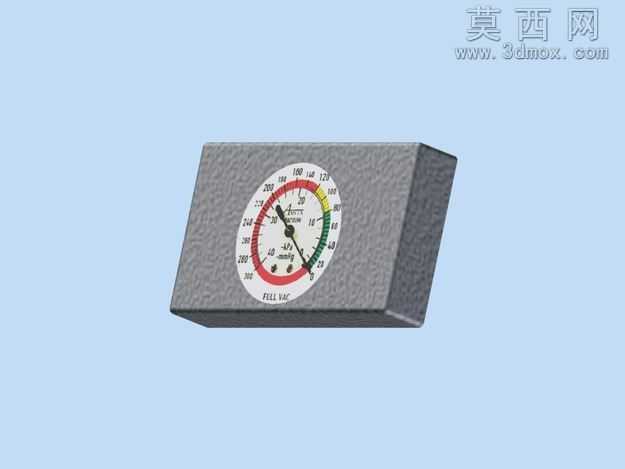

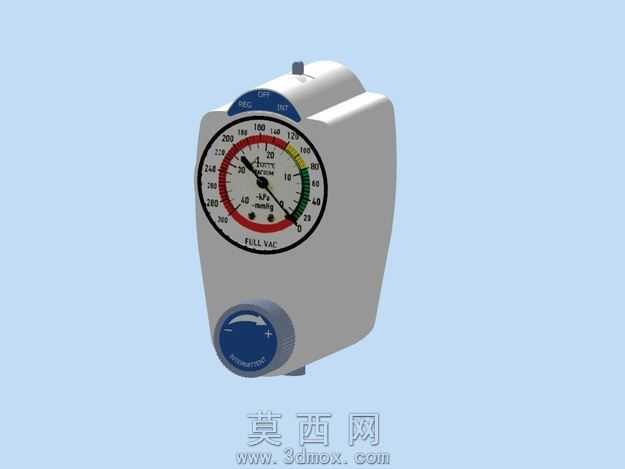

本模型为医用负压系统配套的AMVEX真空调节器三维设计成果，建模阶段以实物测绘尺寸为基准，采用参数化建模逻辑搭建整体结构，首先完成主体壳体的曲面造型，通过多段放样、曲面缝合构建出符合人体工学握持弧度的外壳轮廓，壳体边缘做了R2-R5不等的圆角过渡处理，既还原实物的注塑工艺特征，也避免尖锐棱角带来的使用安全隐患。表盘部分采用分层建模思路，底层为金属质感的表盘基座，中层印刷刻度标识层严格按照实物的色环分区设置，从0到-300mmHg的刻度线做了长短区分，红、黄、绿三色压力区间的色带位置完全匹配医用真空调节的临床使用规范，顶层为透明玻璃表蒙，添加了轻微的折射与反射材质参数，还原玻璃材质的通透质感同时避免过度反光遮挡刻度。调节旋钮部分做了细节化处理，旋钮表面的防滑凸纹通过阵列特征实现，旋钮上的功能标识采用表面贴花工艺映射，与实物的标识位置、方向完全对齐，旋钮与主体壳体的连接位置预留了转动配合间隙，还原结构的可动属性。接口部分还原了设备的标准快插接头结构，接头处的密封槽、卡扣特征都做了1:1还原，可直接用于后续的装配干涉验证。渲染阶段采用柔和的医用冷色调环境光，主光源从45度斜上方打亮主体，辅助光源补全表盘下方的暗部细节，避免阴影过重遮挡结构特征，材质分配上壳体采用哑光ABS塑料材质，表盘金属圈采用拉丝不锈钢材质，调节旋钮采用深蓝色磨砂塑料材质，表蒙采用高透玻璃材质，不同材质的粗糙度、反射率参数经过反复调试，最终呈现的渲染效果贴近实物的视觉质感。设计过程中充分考虑了产品的使用场景，整体造型紧凑无冗余结构，表盘的可视角度经过优化，安装后医护人员可从正面快速读取负压数值，调节旋钮的位置设置在壳体下方，单手即可完成压力调节操作，所有结构特征都符合医用负压调节设备的实际生产与使用要求，模型结构完整无破面，可用于产品展示、结构验证以及教学演示等多个场景。
