手动四通换向阀门三维结构设计

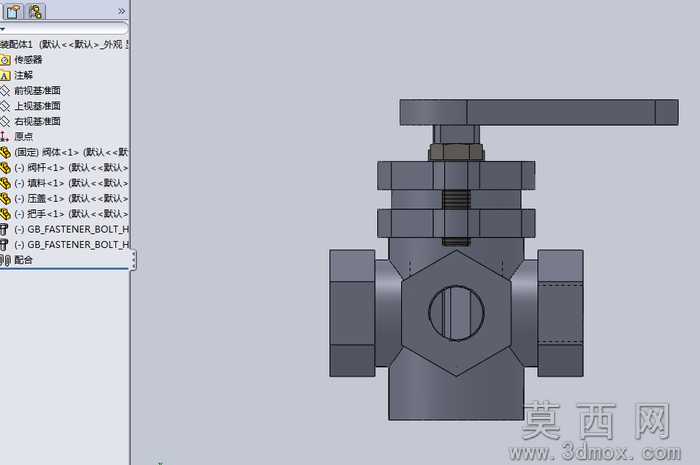

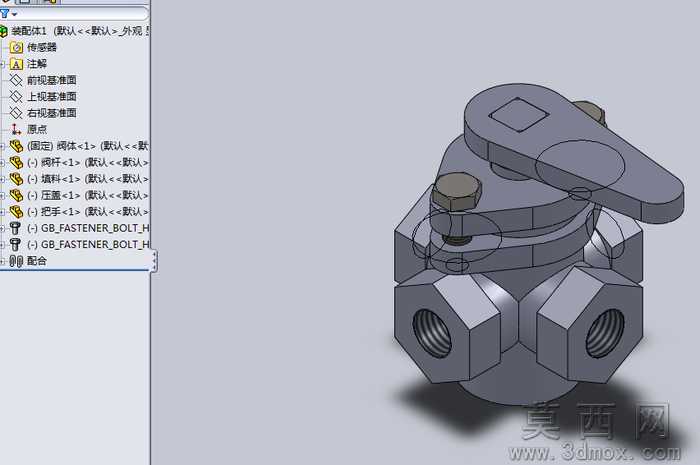

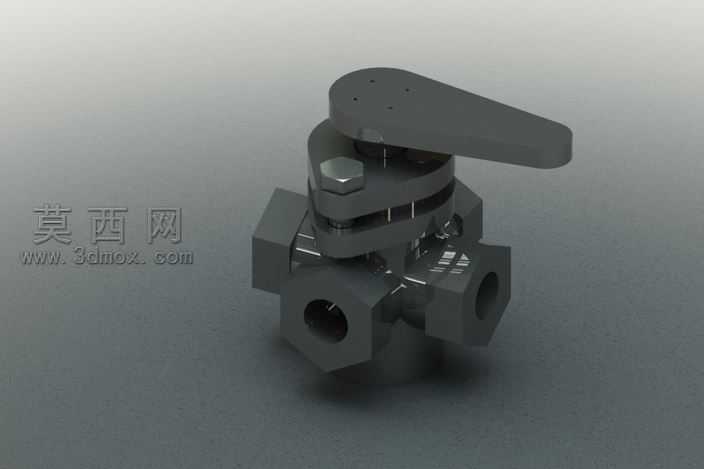

本作品为手动四通阀的完整三维参数化建模成果，建模过程严格遵循机械设计规范与管路阀门的实际生产工艺要求，从零件级建模到总装配逐级搭建，完整还原了四通阀的全部结构细节。建模阶段首先对阀体主体进行特征构建，采用拉伸、旋转、切除等基础特征完成阀体的多通腔体结构，四个内螺纹接口严格按照管螺纹标准参数绘制，保证接口尺寸的通用性与配合精度；随后依次完成阀杆、密封填料、压盖、操作手柄、紧固件等全部配套零件的独立建模，每个零件的尺寸公差、配合关系均参照阀门行业设计标准设定，确保各零件装配后无干涉、运动逻辑符合实际使用要求。装配阶段采用自下而上的装配逻辑，通过同轴心、重合、平行等标准配合约束完成总装，同时对操作手柄添加旋转自由度限制，还原手动扳动切换通路的真实运动状态，可直观演示四通阀不同工位的通路切换逻辑。渲染阶段对不同零件赋予对应材质属性：阀体、阀杆、手柄等金属部件赋予哑光铸铁与碳钢材质，还原金属零件的磨砂质感与金属光泽；密封填料部位赋予橡胶类材质，体现密封件的弹性质感；紧固件赋予镀锌件的亮面金属效果，通过环境光影调整突出零件的轮廓层次与装配关系，渲染效果清晰展示各部件的装配位置与结构形态。结构设计上，该四通阀采用手柄驱动阀芯旋转实现四个通路的换向控制，填料密封结构保证阀杆部位的密封性能，螺栓紧固的压盖结构可调节填料压紧程度，兼顾密封效果与阀杆转动的灵活性，四个接口采用内螺纹连接形式，适配常规管路的安装需求。整体模型结构清晰，特征树逻辑规整，所有特征均可编辑，支持后续的结构修改、工程图转换与运动仿真验证，可直接用于阀门产品的结构验证、教学演示或生产参考，模型兼容主流三维设计软件的版本要求，打开即可查看完整的装配结构与零件细节，能够直观呈现手动四通阀的工作原理与结构组成，为管路阀门的设计、选型与教学提供直观的三维参考依据。
