端面铣削加工用螺旋齿铣刀三维设计

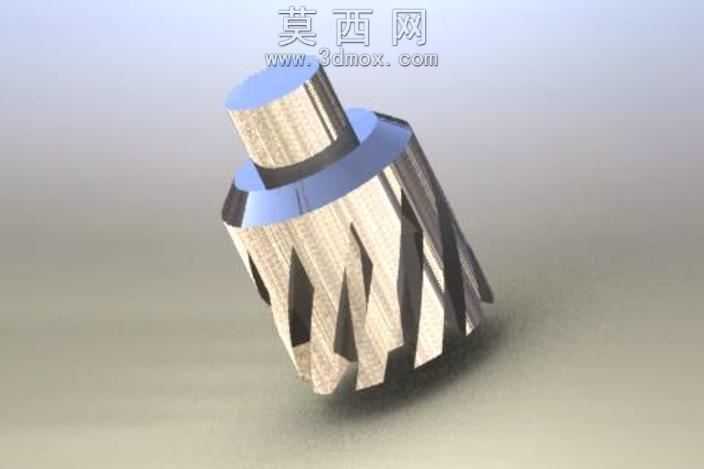

本次设计的端面铣削刀具采用三维建模软件完成全参数化构建，建模过程中首先以回转体基础特征搭建刀体与安装柄的基体结构，严格遵循铣刀加工的尺寸规范设定安装柄的直径与同轴度公差，保证刀具能够适配常规铣削设备的装夹结构。刀体部分的螺旋切削齿采用螺旋扫掠特征生成，精准控制每一条切削齿的螺旋角度、齿深与刃口宽度，螺旋角的设定参考端面铣削的排屑需求，保证铣削过程中切屑能够沿螺旋槽顺畅排出，避免积屑瘤的产生影响加工表面质量。建模阶段对刃口部分做了精细化处理，区分了主切削刃、副切削刃与端刃的结构边界，主切削刃承担主要的铣削切削负荷，端刃负责工件端面的精加工成型，副切削刃则用于减少已加工表面的残留高度，提升铣削加工的表面光洁度。材质渲染阶段为刀体部分赋予硬质合金材质效果，还原金属刀具的金属光泽与刃口的锋利质感，安装柄部分做了表面氧化处理的质感表现，区分刀体与装夹部位的表面处理工艺差异，整体渲染效果还原了真实铣刀的外观特征，能够直观呈现刀具的结构细节。设计过程中充分考虑端面铣削的实际工况，刀体的芯厚尺寸经过合理设定，既保证刀具整体的刚性，避免铣削过程中出现振刀现象，又预留了足够的排屑空间，保证大进给量铣削时的排屑顺畅性。每一条切削齿的排布做了等距误差校验，保证刀具旋转过程中的动平衡性能，减少高速铣削时的刀具抖动，延长刀具的使用寿命。该刀具可用于常规金属工件的端面铣削加工工序，适配立式铣床、加工中心等常见铣削设备，结构设计兼顾切削效率与加工精度，能够满足平面铣削、台阶面铣削等多种加工场景的使用需求。
