盘形多齿铣削刀具三维结构设计

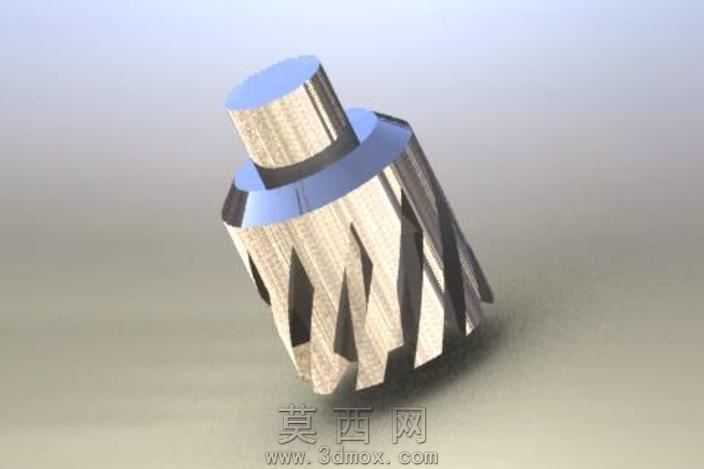

本模型为盘形多齿结构的铣削加工刀具，建模过程以回转体基础特征为核心起点，首先通过旋转凸台指令构建刀具的整体基体轮廓，精准区分上部夹持柄部与下部切削工作段的直径差与过渡衔接结构，保证柄部的圆柱度参数符合机床装夹的同轴度要求，避免加工过程中出现径向跳动影响加工精度。切削齿部分采用螺旋阵列特征完成建模，先绘制单个刀齿的截面轮廓，结合实际铣削加工的切削角度要求，设定合理的前角、后角与螺旋升角参数，保证刀齿的切削刃具备合理的楔角结构，既保证切削刃的锋利度，又兼顾刀齿的结构强度，避免高速切削过程中出现崩刃问题。建模过程中对刀齿的排屑槽结构进行了精细化处理，排屑槽的圆弧过渡曲面经过曲率连续检查，保证切屑能够顺着槽型顺利排出，避免积屑瘤的产生影响加工表面质量。渲染阶段采用金属硬质合金材质作为刀体的基础材质，调整材质的粗糙度与金属度参数，还原硬质合金刀具的亚光金属质感，对切削刃部分做了细微的高光处理，突出刃口的锋利特征；场景采用柔和的漫反射打光方案，搭配浅灰色哑光地面，通过柔和的阴影效果凸显刀具的立体结构与各部分的比例关系，同时添加了微弱的环境反射效果，提升模型的真实感。结构设计上，柄部与刀体的衔接处设计了退刀槽结构，既方便磨削加工时的退刀操作，也能减少装夹时的应力集中问题；刀齿的端部做了微小的倒角处理，避免刀具端部的尖角在运输或装夹过程中出现磕碰损伤。整体建模过程严格遵循金属切削刀具的设计规范，所有结构参数均参考实际铣削刀具的行业标准设定，各特征之间的几何约束完整，无冗余几何元素，模型可直接用于刀具结构展示、加工工艺模拟或者相关教学演示场景，能够直观展现盘形铣刀的内部结构与切削部分的设计逻辑，帮助理解多齿回转刀具的切削原理与结构特点。
