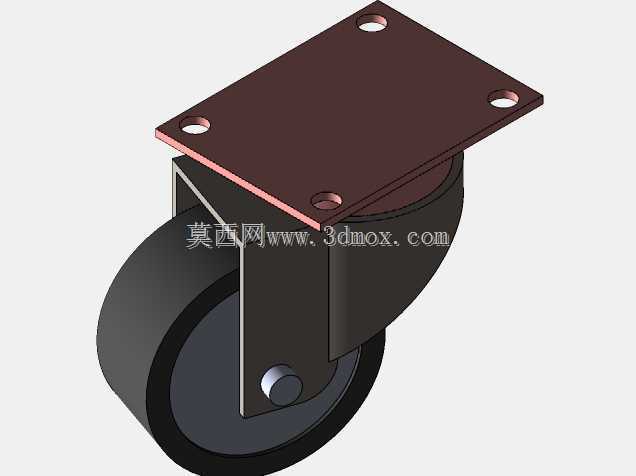

方形固定板式定向小脚轮结构设计

　　在各类需要短距离移位的工业设备、小型工装台架、电子电器柜体的底部支撑设计中，定向脚轮是兼顾移位便利性与停放稳定性的常用支撑部件，这款方形固定板式定向小脚轮，就是针对小载荷移位场景开发的支撑行走构件。从实际应用场景来看，这类小尺寸定向脚轮常被用在小型电源变压器柜体、桌面级小型加工设备、便携式工具收纳架、轻型物料周转箱的底部，既可以满足设备在车间工位间短距离推移调整位置的需求，又因为定向结构的行走轨迹可控，不会出现万向轮容易偏移走位的问题，在需要沿直线推移调整的场景下适配性更强。

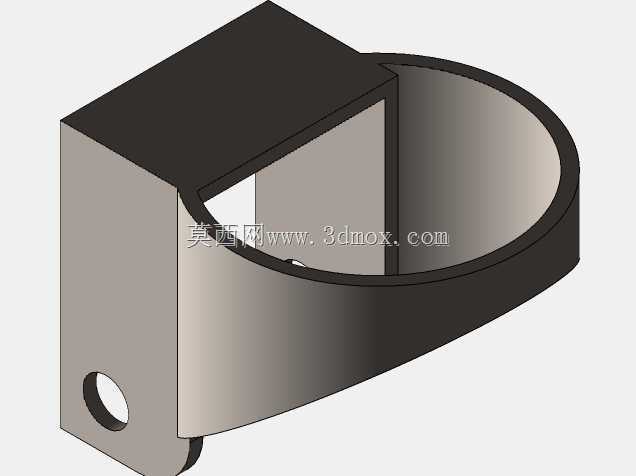

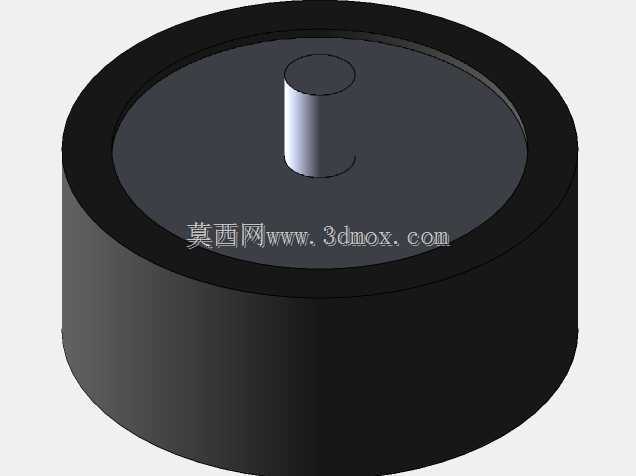

　　从产品功能特性来看，这款脚轮采用定向行走结构，轮架与顶部安装板为刚性固定连接，轮体仅能沿固定轴向转动，推移过程中不会发生轮架自主转向，推移方向一致性好，适合对移位轨迹有直线度要求的轻型设备使用。轮体采用耐磨橡塑材质，滚动过程中与地面接触摩擦力适中，既不会因为阻力过大导致推移费力，也不会因为摩擦系数过低出现停放时滑移的问题，同时橡塑材质可以缓冲地面微小凸起带来的振动，避免设备内部精密元器件受振动冲击影响。轮架采用弯折成型的金属支架，两侧支架对轮体形成双侧支撑，轮轴穿过轮体中心与两侧支架固定，受力时载荷可以均匀分散到两侧支架上，避免单侧支撑容易出现的支架变形、轮轴歪斜问题。

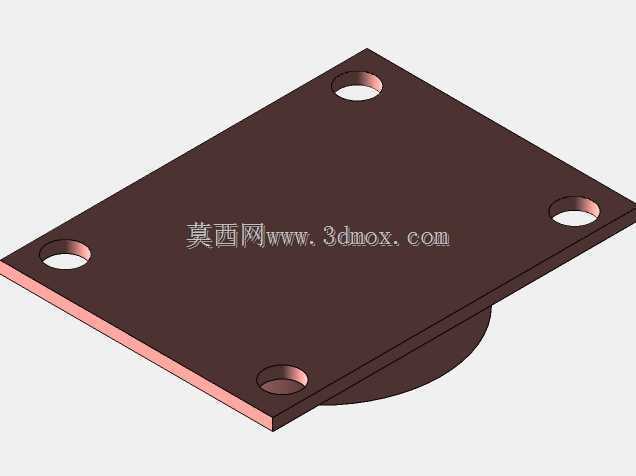

　　从设计思路层面拆解，这款脚轮的顶部安装板采用方形平板结构，四个角位分别设置沉头安装孔，安装时可以直接将安装板贴合在设备底部的安装平面上，使用螺栓从下往上穿过安装孔与设备底部的预设螺纹孔锁紧，沉头孔设计可以让螺栓头部完全没入安装板平面内，不会出现螺栓凸起刮蹭地面、影响脚轮安装平整度的问题。安装板与轮架之间采用垂直固定连接，轮架的弯折角度经过校核，确保轮体最低点与安装板上平面的垂直距离保持一致，四个脚轮同时安装时可以保证设备底部处于水平状态，不会出现某一个脚轮悬空受力不均的情况。轮体与轮架之间预留了足够的转动间隙，滚动过程中轮体不会与轮架内壁发生摩擦卡滞，同时间隙控制在合理范围内，避免杂物进入间隙导致轮体转动受阻。

　　关于外形尺寸与安装边界，这款脚轮的顶部安装板为正方形，四个安装孔呈矩形对称分布，孔位间距匹配常规小型设备底部的通用安装孔距，不需要对设备底部安装面做额外的打孔改造就可以直接适配安装。轮体宽度与直径的比例经过优化，在保证足够接地面积降低地面压强的同时，不会因为轮体过宽导致滚动阻力增大，整体安装高度控制在较低范围，安装后设备底部离地面高度不会过高，提升设备停放时的重心稳定性，避免重心过高出现侧翻风险。轮架的侧面轮廓没有超出顶部安装板的外边界，安装时不会与设备底部的侧边结构发生干涉，相邻脚轮安装时也不会出现轮架互相碰撞的问题。在实际选型使用时，需要注意单轮的额定载荷匹配设备总重量，四个脚轮的总承载能力需要预留至少1.5倍的安全系数，避免过载导致轮架变形、轮体损坏，同时安装时要保证四个脚轮的安装平面处于同一水平面，确保每个脚轮都能均匀受力，延长脚轮的整体使用寿命。
