重载万向带刹车工业脚轮结构设计

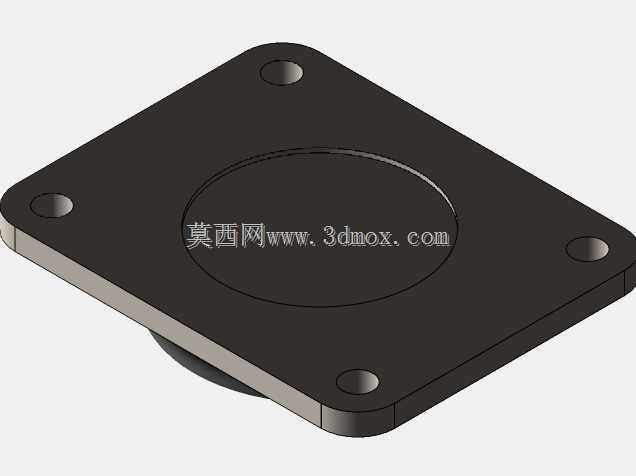

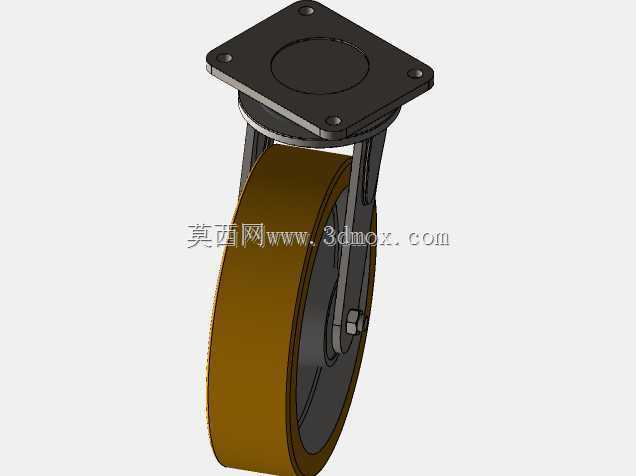

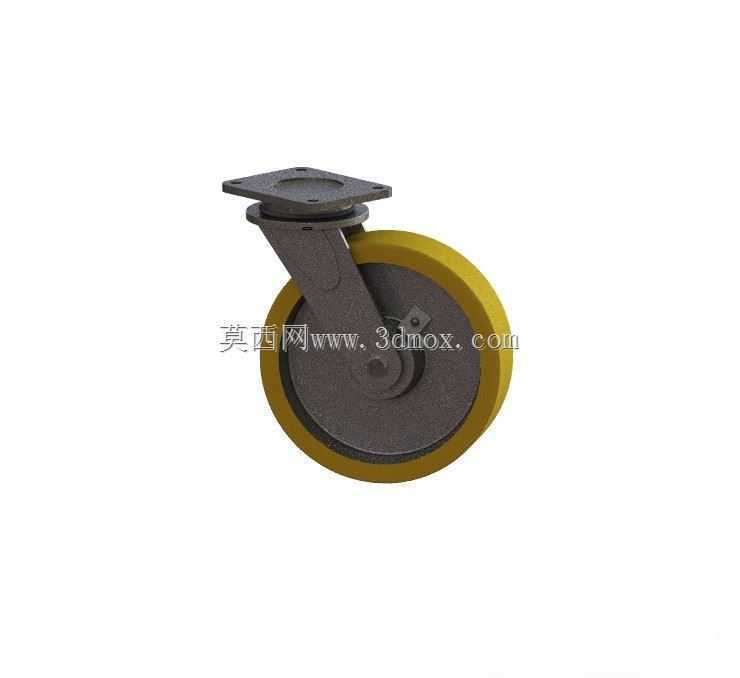

　　在各类工业移动设备、工装周转平台、重型货架、自动化输送线接驳工位中，脚轮作为核心的行走支撑部件，直接决定了设备移动的顺畅度、承载稳定性以及全生命周期的使用可靠性。这款万向脚轮的结构设计，首先从承载工况出发做了针对性的力学优化，顶部采用方形法兰安装座，安装面预留四个对称分布的螺栓过孔，适配市面上绝大多数工业设备底部的安装孔位标准，安装时无需额外做转接板加工，可直接通过螺栓锁紧固定在设备底架上，安装座的厚度经过载荷校核，在额定承载下不会出现安装面变形、螺栓孔位滑牙的问题。

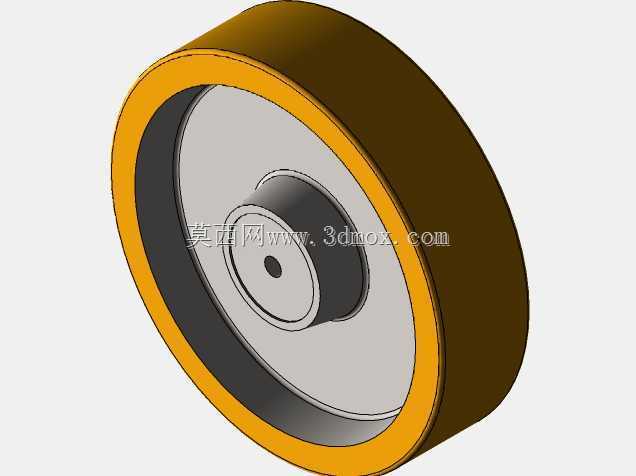

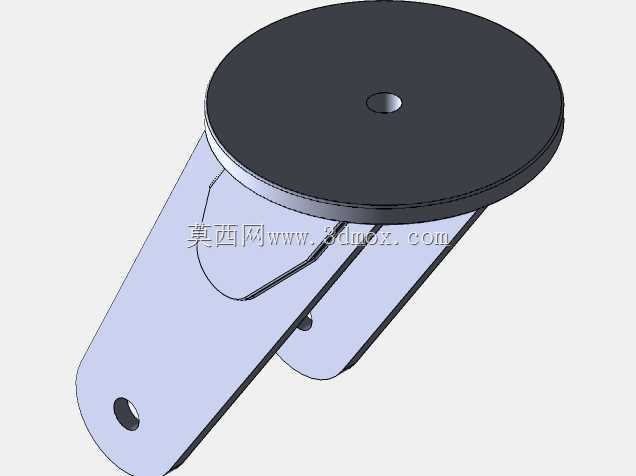

　　转向支架部分采用加厚钢板冲压焊接成型，支架的弯折处做了圆弧过渡处理，避免应力集中导致的支架断裂问题，转向主轴采用大直径实心钢轴，配合内置的推力轴承与径向轴承组合结构，既可以承受垂直方向的重载压力，也能承受设备移动过程中产生的径向冲击力，转向时阻力极小，即使在满载状态下，操作人员也可以轻松推动设备完成转向动作，不会出现转向卡滞、支架偏摆的问题。轮体部分采用金属轮芯外包高弹性聚氨酯材质的结构设计，金属轮芯为铸铁材质，保证轮体自身的结构强度，不会在重载下出现轮体变形、开裂的问题，外层聚氨酯材质硬度控制在邵氏85-90度区间，既具备足够的耐磨性能，长期在水泥地面、环氧地坪上使用不会出现过度磨损，也能起到一定的减震效果，移动过程中产生的噪音远低于纯金属轮或者尼龙轮，同时不会对环氧地坪、防静电地面造成划伤，适配车间内部的各类地面工况。

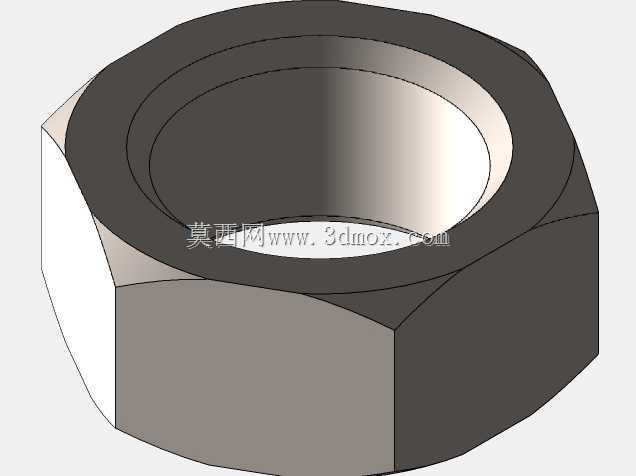

　　轮体与支架的连接采用贯通式轮轴设计，轮轴两端通过防松螺母锁紧，配合两侧的密封轴承，轮体转动顺滑，密封结构可以阻挡车间内的粉尘、铁屑、切削液进入轴承内部，延长轴承的维护周期与使用寿命。这款脚轮的设计还考虑了实际使用中的安装边界问题，整体安装高度控制在合理区间，不会因为脚轮高度过高导致设备整体重心上移，影响设备停放与移动时的稳定性，转向半径经过优化，在设备底部安装时，支架转向过程中不会与设备底架的侧边、底部的加强筋产生干涉，单轮的承载能力覆盖中重载工况区间，可以满足多数工业设备、周转工装的移动需求。

　　在实际选型应用中，这类万向脚轮通常会搭配同规格的定向脚轮组合使用，根据设备的总重量分配单轮承载冗余，一般会预留1.5倍以上的安全系数，避免设备局部过载导致脚轮损坏。针对需要定点停放的工位场景，这款脚轮的支架结构预留了刹车组件的安装位，可以根据使用需求加装侧刹或者顶刹结构，刹车触发后可以同时锁止轮体转动与支架转向，保证设备在固定工位作业时不会出现滑移、偏移的问题。设计过程中还对轮体的转动阻力、转向阻力做了反复的模拟验证，确保在不同地面粗糙度、不同承载重量下，脚轮的推拉力都控制在人体工程学合理范围内，避免操作人员推动重载设备时需要施加过大的力，降低作业过程中的劳动强度。轮面的弧度设计也经过优化，与地面的接触面积控制在合理范围，既不会因为接触面积过小导致地面压强过大损伤地坪，也不会因为接触面积过大导致转动、转向阻力升高，同时轮面的圆弧过渡可以保证脚轮在经过地面小幅度凸起、接缝、轨道缝隙时可以平稳通过，不会出现卡滞、颠簸的问题。支架表面采用电泳防锈处理，即使在潮湿、有轻度腐蚀的车间环境中使用，也不会轻易出现锈蚀、漆层脱落的问题，延长脚轮的整体使用寿命。
