涵道旋翼式无人侦察飞行器三维设计

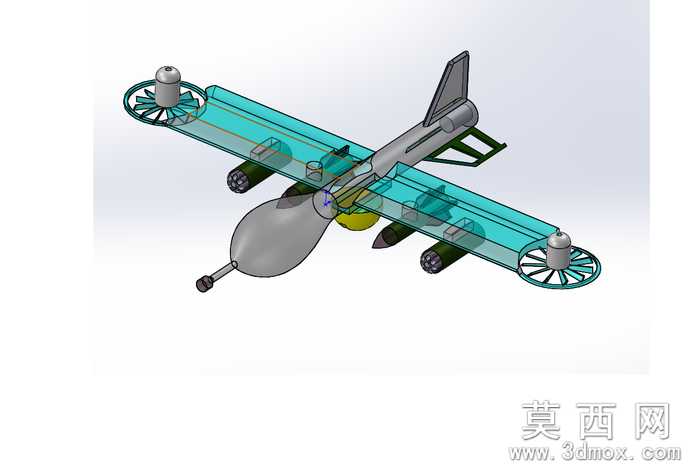

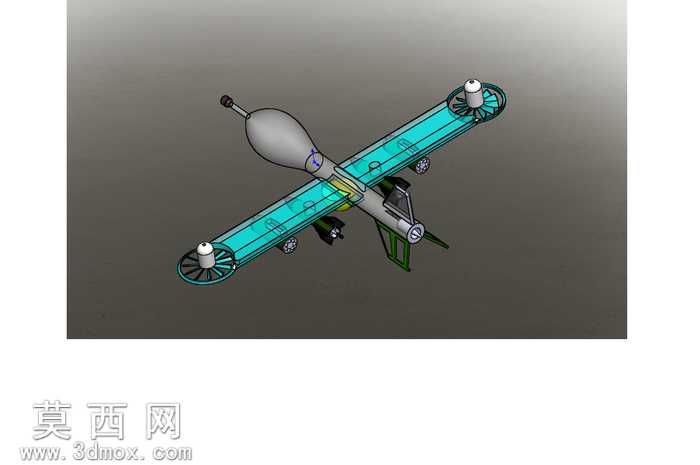

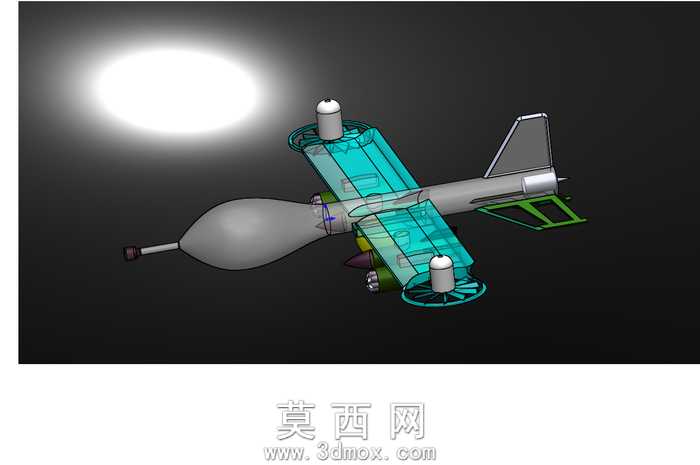

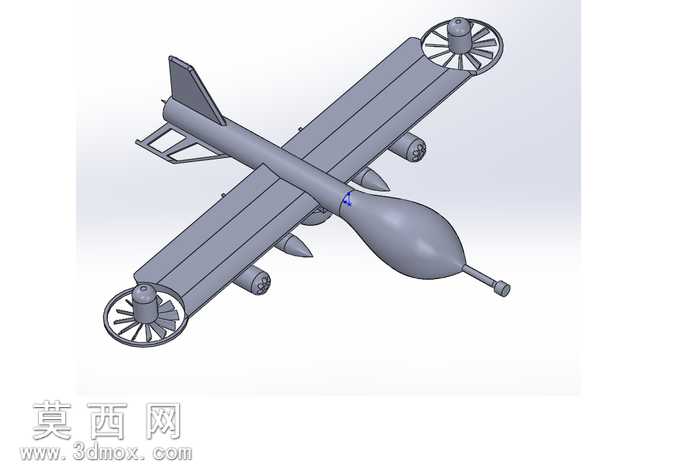

本作品为一款采用双涵道旋翼布局的无人驾驶飞行器三维设计，建模阶段依托SolidWorks平台完成全参数化零件构建与整机装配，从前期构型规划阶段就确定了兼顾低速悬停稳定性与前飞效率的设计目标，区别于常规多旋翼无人机的外露桨叶设计，该机型将两副主旋翼分别集成于平直机翼的两端涵道结构内，既可以通过涵道环括结构提升旋翼工作效率、降低桨叶气动噪声，也能避免外露旋转件在低空复杂环境下触碰障碍物造成飞行故障。建模过程中首先完成了机身主体的曲面构建，机头部位采用椭球形流线整流设计，用于搭载航电设备与任务载荷，曲面建模阶段通过多段样条曲线拟合轮廓，保证机身曲面的曲率连续性，减少飞行过程中的压差阻力；中段机身设置设备舱与起落架安装位，三点式起落架采用轻量化支腿结构搭配小型机轮，满足起降阶段的缓冲与支撑需求；机翼主体采用半透明浅蓝色亚克力质感的材质设定，直观展现机翼内部的翼梁、走线槽与涵道动力安装基座结构，两端涵道内部集成旋翼驱动电机与桨毂结构，涵道外圈做了圆弧过渡处理优化气动表现。尾翼部分采用垂直尾翼搭配小型腹鳍的构型，用于保障前飞阶段的航向稳定性，尾椎位置预留了推进动力的扩展安装位，可根据任务需求加装后置推进螺旋桨提升巡航速度。渲染阶段针对不同部件赋予了差异化材质：机身主体采用哑光浅灰色航空复合材料质感，涵道内壁做亮黑色金属涂层表现，起落架支腿采用深绿色高强度合金材质，旋翼桨叶采用半透明碳纤维纹理材质，通过场景光源的多角度打光，清晰展现各部件的装配关系与结构细节，整机装配过程中严格校验了各运动部件的干涉情况，保证涵道旋翼旋转、起落架收放（若配置）等运动结构无空间冲突，整体设计兼顾了气动合理性与结构可实现性，可作为小型无人侦察飞行器、近距巡检无人机的构型参考方案，完整还原了从概念草图到三维整机模型的设计落地过程，各零件参数可直接对接后续的结构仿真与3D打印验证环节。
