轻量化通用电气飞机发动机固定支架

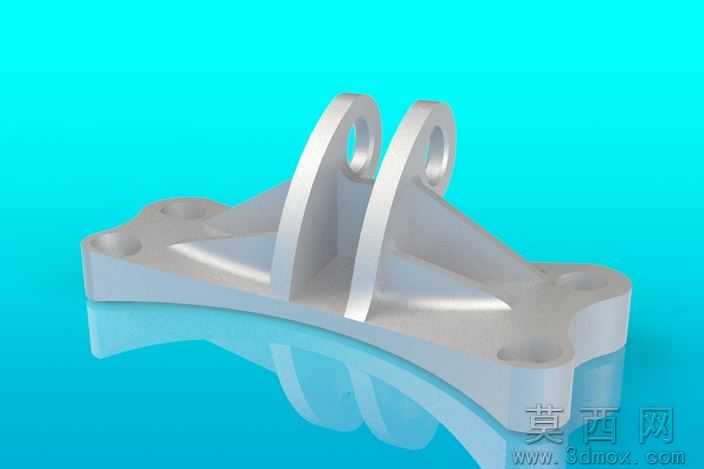

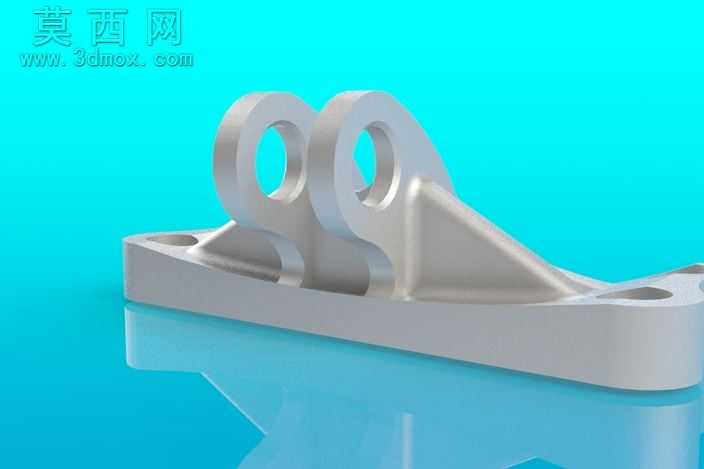

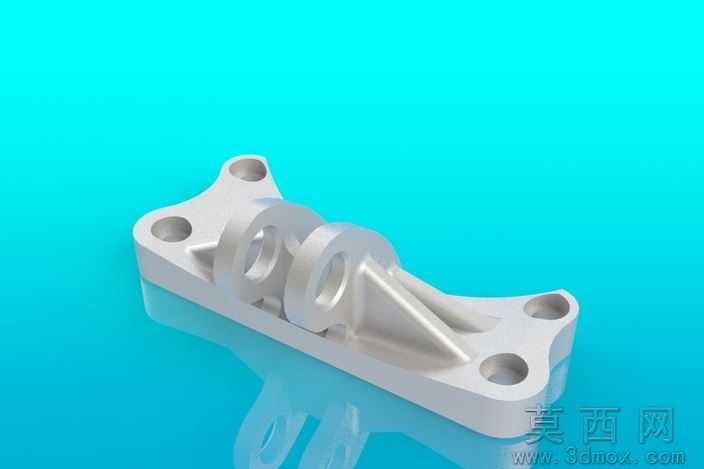

该航空发动机支架采用三维参数化建模方式完成整体结构设计，建模阶段以安装接口的尺寸精度为核心基准，先完成两端安装法兰的基准特征搭建，精准匹配六个安装孔的孔位坐标、孔径公差与法兰贴合面的平面度要求，确保支架可与发动机机匣、机身安装位实现无干涉精准装配。主体支撑结构采用拓扑优化思路完成形态迭代，在保证结构刚度、强度满足航空工况载荷要求的前提下，剔除了非受力区域的冗余材料，最终实现64.6%的体积缩减，大幅降低构件自重，适配航空装备轻量化的设计需求。建模过程中对支架的过渡圆角、加强筋布局做了精细化处理，在吊耳式连接结构与安装法兰的衔接位置设置渐变式加强筋，既避免应力集中问题，也保证载荷传递路径顺畅，可有效承受发动机运行过程中的振动载荷与交变冲击力。渲染阶段采用金属哑光材质模拟航空铝合金构件的真实质感，搭配高饱和度纯色背景突出构件的轮廓细节，通过光影调整清晰展现支架的曲面过渡、孔位特征与加强筋结构，直观呈现优化后的结构形态。材质参数设置上还原了机加工金属件的细微表面纹理，避免过度反光遮挡结构细节，同时通过倒影效果增强展示的立体感。整个设计过程围绕航空构件的可靠性与轻量化核心需求展开，在满足安装固定功能的前提下，通过结构优化实现减重目标，兼顾了力学性能与轻量化要求，可直接用于结构验证、装配模拟与相关教学演示场景。
