9克微型舵机伺服执行结构三维设计

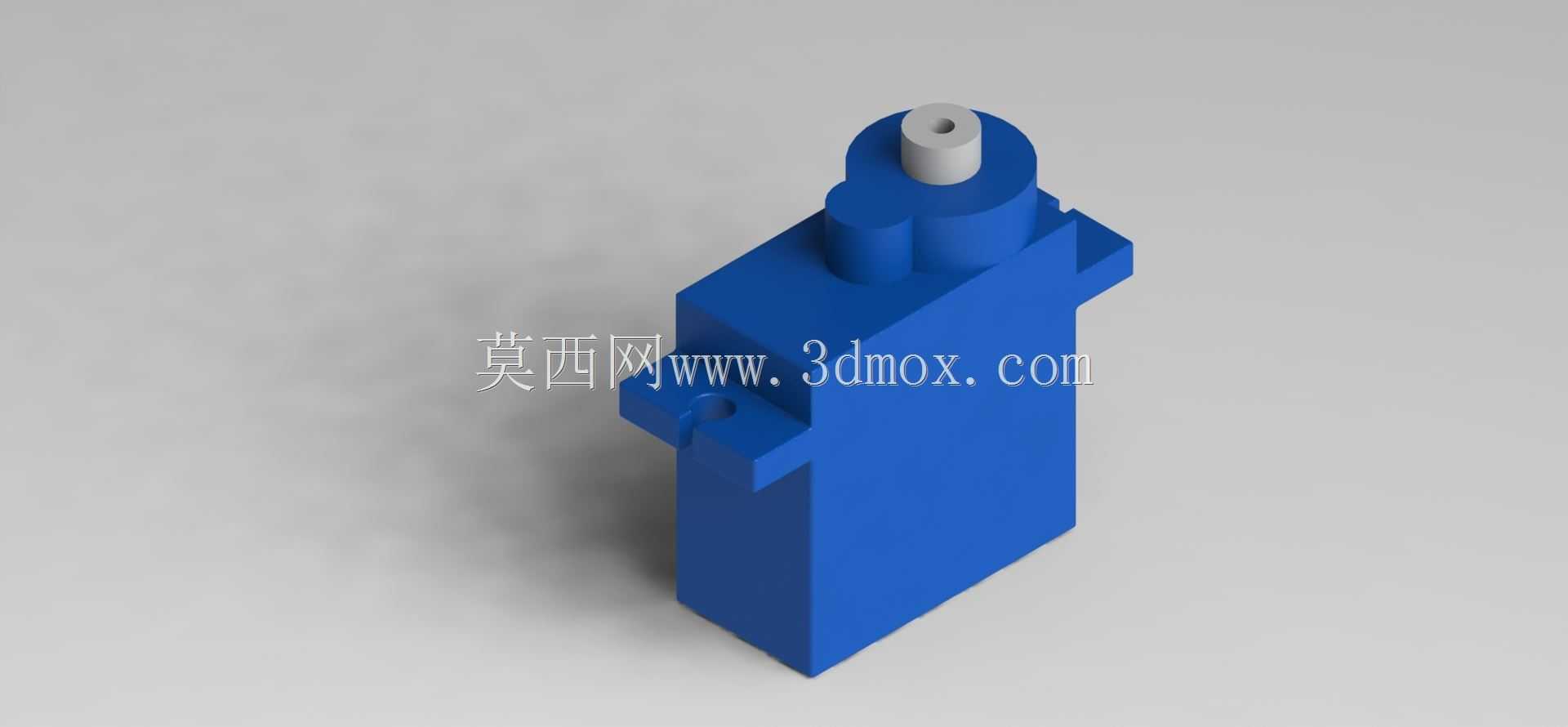

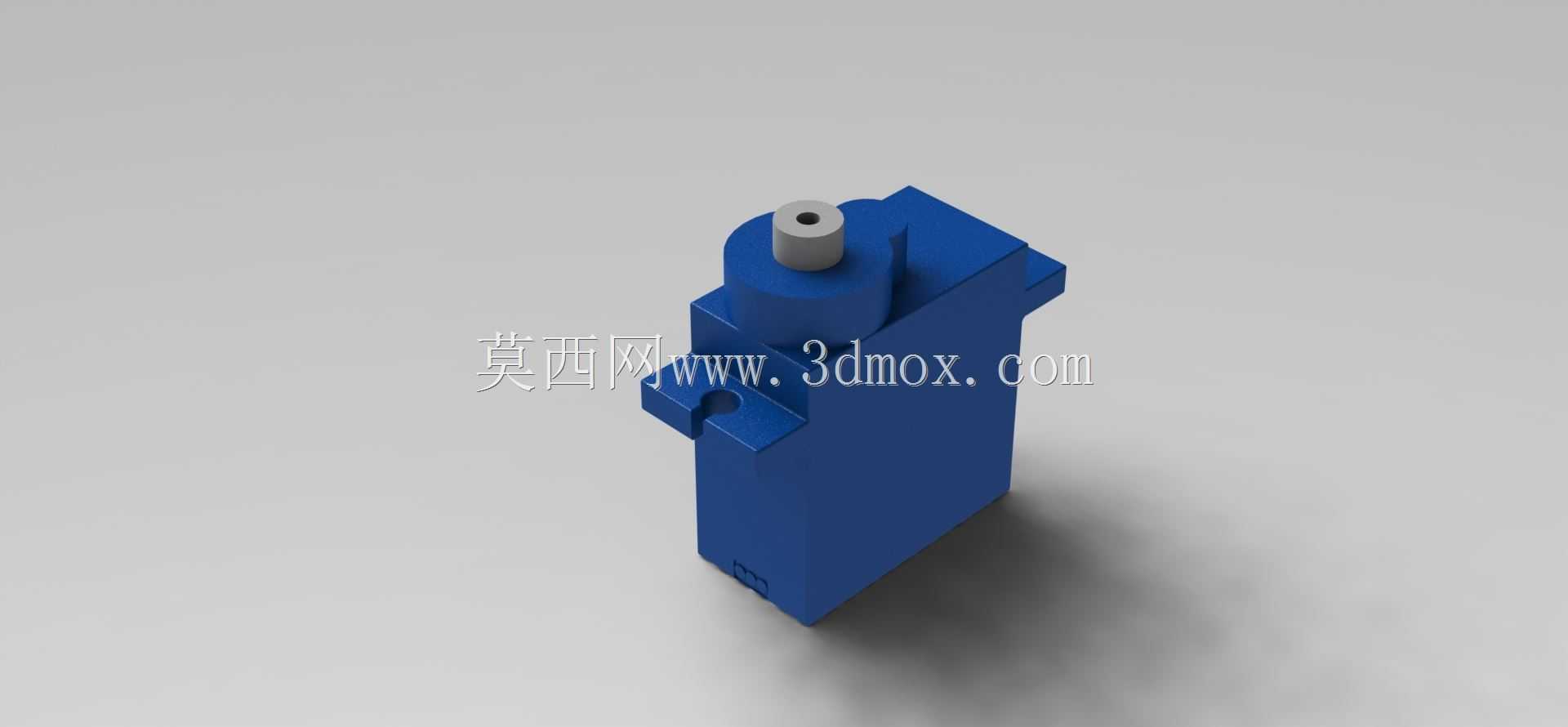

　　做小型智能硬件、航模或者桌面级机器人项目的工程师，大概率都绕不开这类9g规格的微型舵机，很多人第一次做机械结构选型时，最先接触的执行器就是它，毕竟体积小、控制逻辑简单，不需要额外搭建复杂的驱动链路就能输出可控角度的转动输出。这次做的这个结构设计，完全是按照实际量产的SG90舵机实物尺寸逆向建模完成的，所有安装孔位、输出轴高度、侧边凸台的避让尺寸都和实物完全对齐，不管是做整机装配干涉检查，还是做安装支架的配套设计，都能直接调用这个模型做装配验证，不用再自己拿着卡尺一点点测绘，能省不少前期结构核对的时间。

　　从实际使用场景来说，这类微型舵机的覆盖范围其实比很多人想象的要广，航模领域里固定翼的副翼、升降舵控制，小型多旋翼的云台俯仰调整，都会用到这个规格的舵机；桌面级教育机器人里，小型机械臂的关节转动、仿生机器人的肢体动作驱动，甚至是智能门锁的锁舌伸缩控制、小型摄像头的云台转向结构，都能看到它的身影。它的核心功能是接收PWM控制信号，将电信号转化为输出轴的定角度转动，内部集成了直流电机、减速齿轮组、位置反馈电位器，不需要额外加装编码器就能实现0到180度范围内的角度闭环控制，对于负载不大、控制精度要求在1度左右的应用场景来说，性价比非常高。

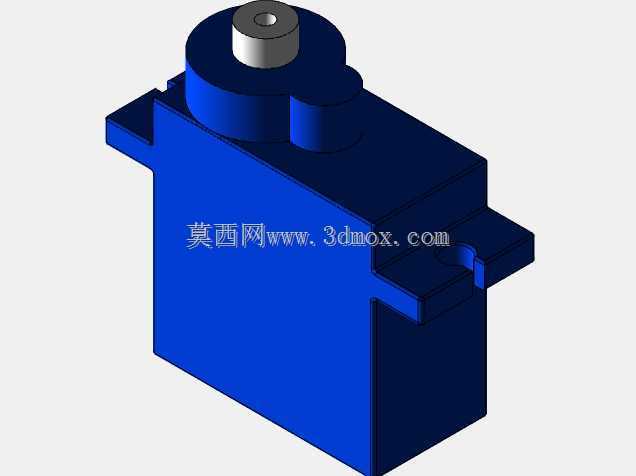

　　做这个结构设计的时候，最先考虑的是安装边界的匹配度，很多新手工程师做结构时容易忽略安装位的避让空间，最后打样出来才发现舵机塞不进去，或者输出轴的连接结构干涉。建模时特意把壳体四周的安装凸耳尺寸做了精准还原，两个固定耳的安装孔中心距、孔径大小都和实物一致，凸耳的厚度、壳体主体的长宽高尺寸也完全按照实物测绘值来做，输出轴的齿形、轴的伸出高度、顶部限位凸台的直径都做了细节还原，甚至连侧边出线的凹槽位置都留了出来，装配的时候不会出现线材被壳体压住的问题。内部的结构虽然做了简化，但外部的所有装配接口都1:1还原，完全能满足结构设计阶段的装配校验需求。

　　从设计思路上来说，这类微型舵机的结构设计核心是在有限的体积内平衡输出扭矩和转动精度，壳体采用上下扣合的结构，既方便内部齿轮组和电机的装配，也能保证整体的结构强度，不会因为输出轴受力就出现壳体开裂的问题。输出轴顶部的一字槽结构是特意保留的，实际使用时连接舵盘就是靠这个槽传递扭矩，建模时槽的宽度、深度都和实物一致，配套的标准舵盘也能直接和这个模型做装配配合。侧边的两个定位凸台也做了还原，很多安装支架会靠这两个凸台做周向定位，防止舵机在受力时出现转动移位，如果建模时漏掉这个结构，后续做支架设计时就会出现定位不准的问题。

　　实际选型使用的时候，很多工程师容易忽略舵机的转动死区和安装受力方向，这类微型舵机的输出轴径向受力能力有限，不能直接承受大的径向载荷，如果要带动偏重的负载，需要额外加支撑轴承，不能让所有径向力都作用在舵机内部的减速齿轮上，不然很容易打坏齿轮。建模的时候特意把输出轴的受力方向做了示意，装配时可以直观看到负载的作用方向，提前判断结构是否需要额外做支撑设计。另外舵机的出线方向也需要在结构设计时提前预留空间，这个模型的出线位在壳体侧面，做安装槽的时候要对应留出走线的缺口，避免线材被挤压破损导致接触不良。

　　很多做教育机器人套件的厂商，在做产品结构设计时都会优先选用这个规格的舵机，就是因为它的安装尺寸已经形成了行业通用标准，不同厂商生产的同规格9g舵机，安装孔位、输出轴尺寸基本都是一致的，设计好一套安装结构就能适配不同供应商的产品，不会因为供应链更换就需要重新开模。这个三维模型完全按照通用标准尺寸建模，不管是做新产品的结构设计，还是做现有产品的改装升级，都能直接导入装配环境做干涉检查，提前发现结构设计里的尺寸冲突问题，减少打样迭代的次数。对于刚接触机械结构设计的学生或者新手工程师来说，也可以通过这个模型了解微型伺服执行器的外部结构特征，掌握这类标准件的选型和装配设计要点，避免在实际项目里出现安装尺寸不匹配的低级错误。
