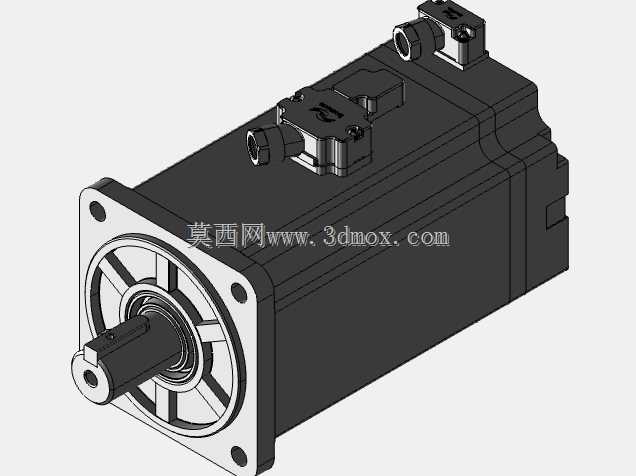

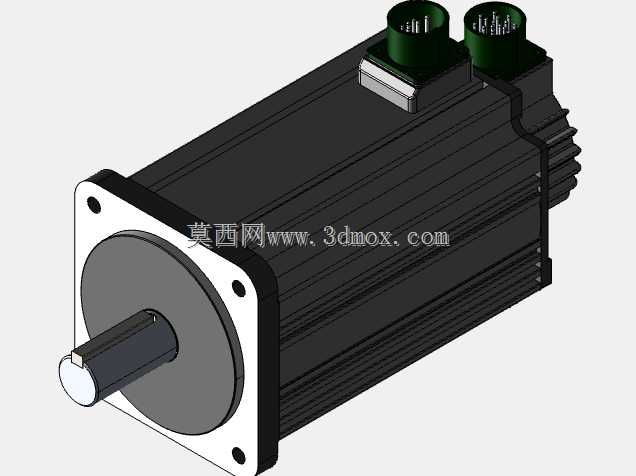

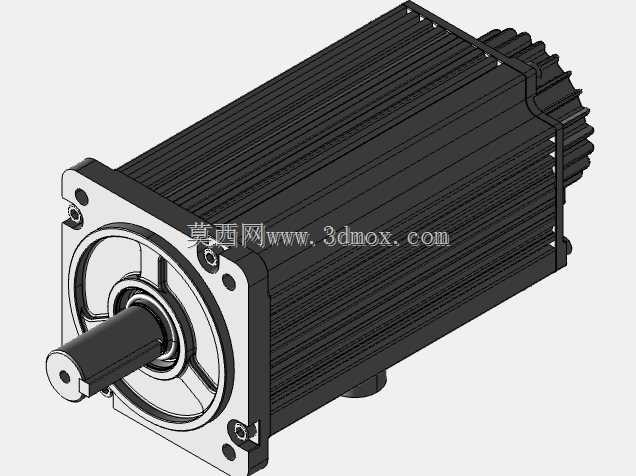

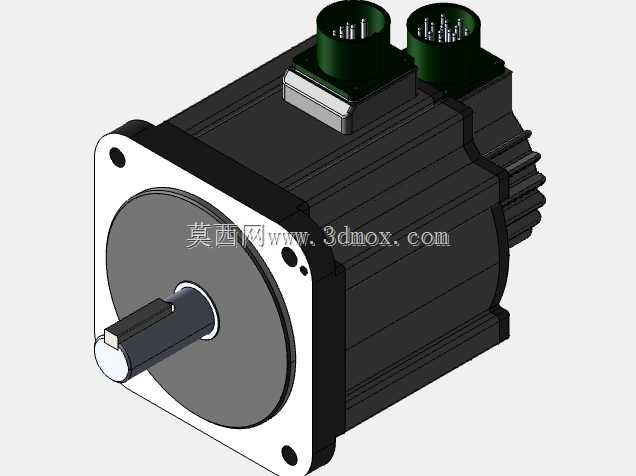

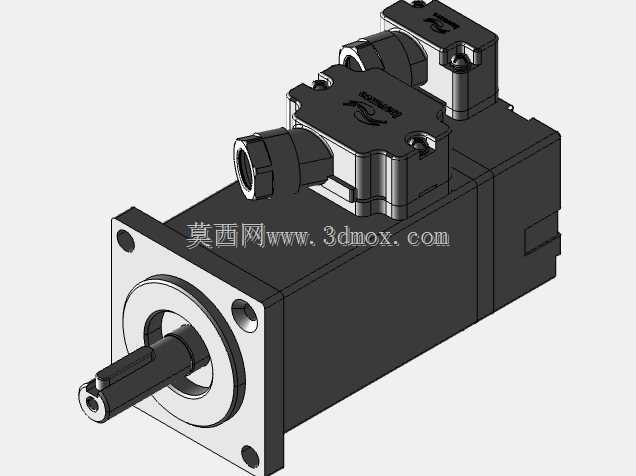

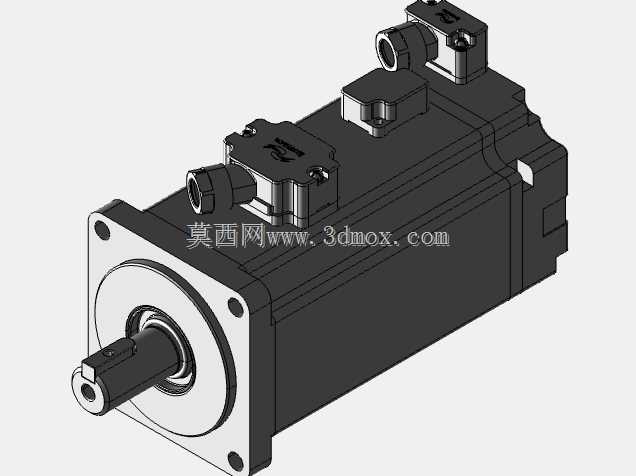

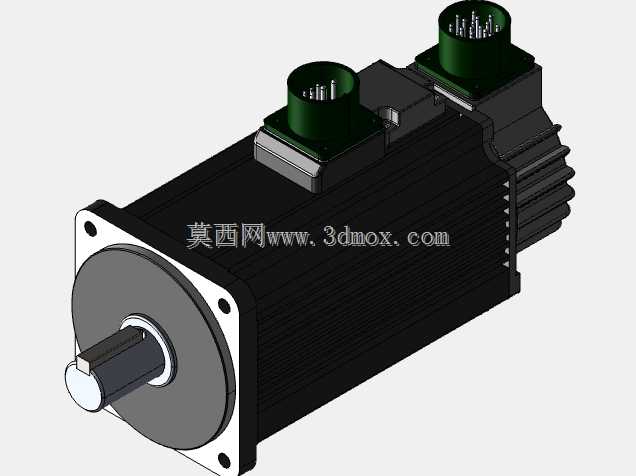

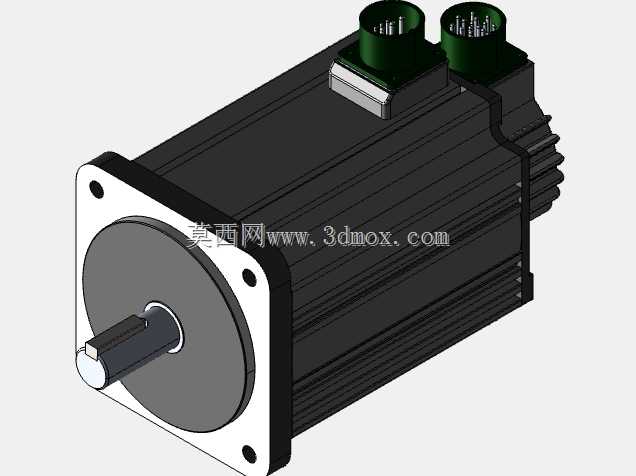

国产伺服电机多规格安装适配三维结构

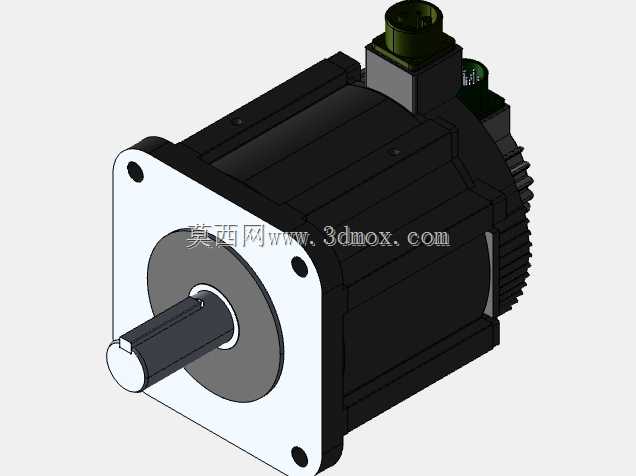

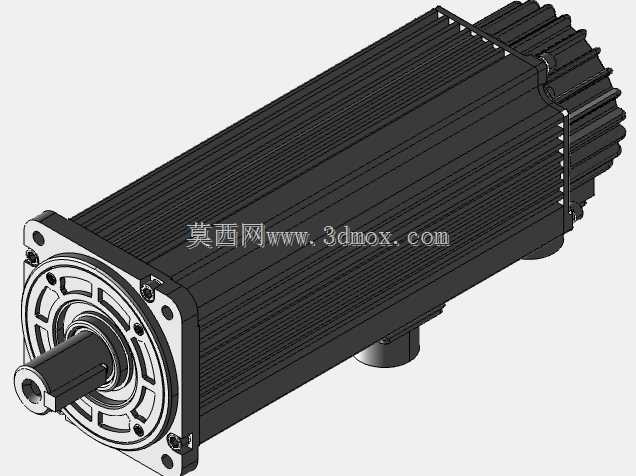

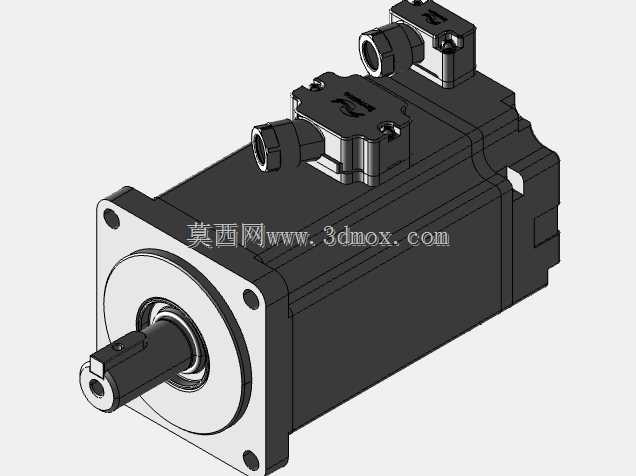

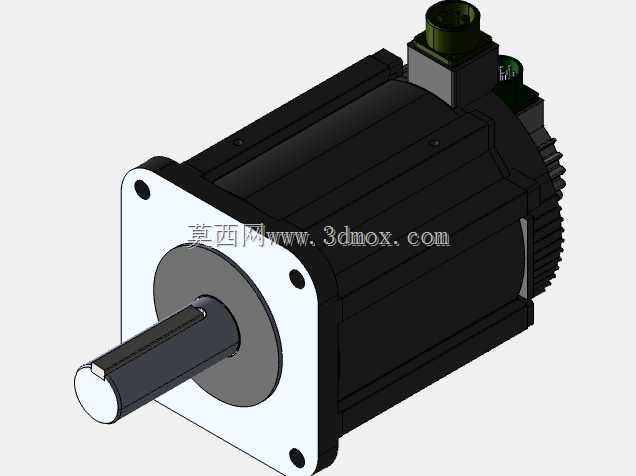

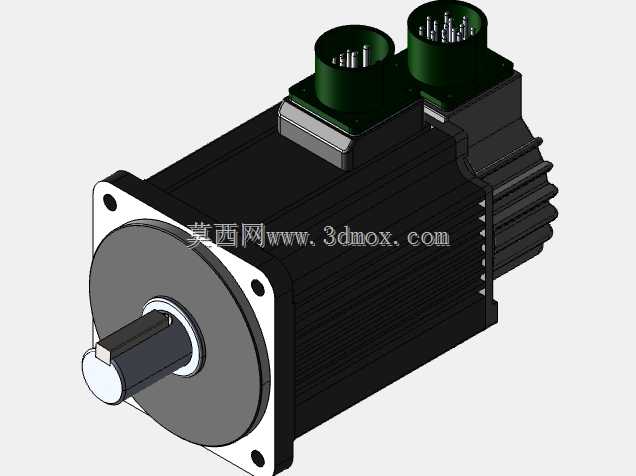

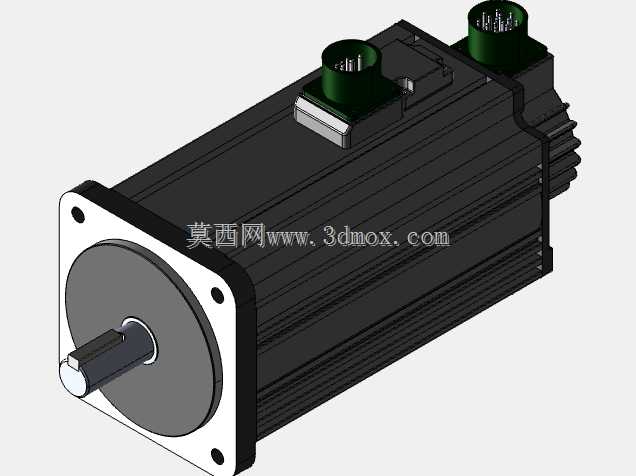

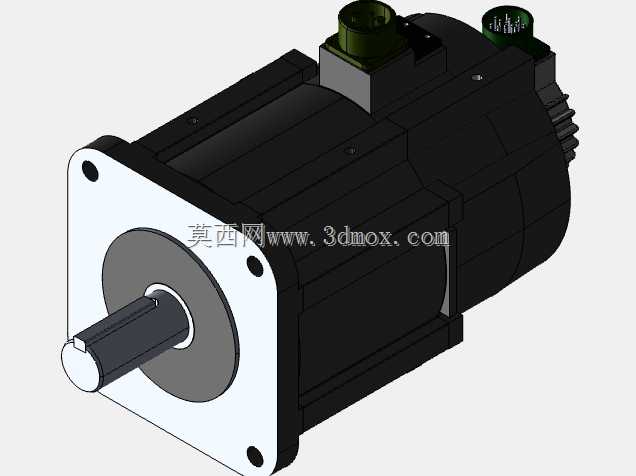

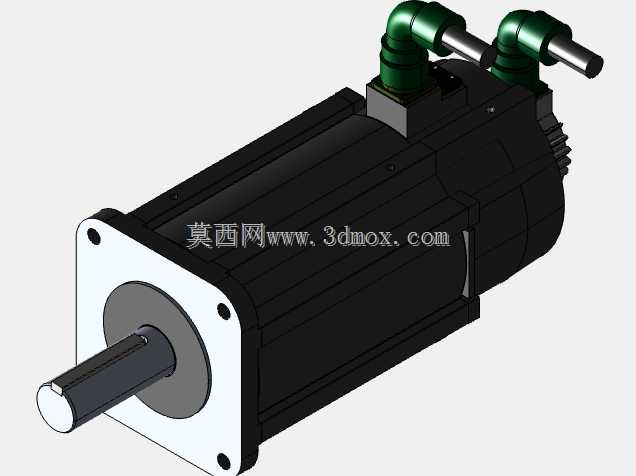

　　在自动化产线的运动控制环节里，伺服电机是决定点位精度、动态响应能力的核心执行部件，这套三维结构覆盖了不同功率段的伺服电机本体细节，能直接给设备选型阶段的结构干涉校验、安装位设计提供可靠的三维参照。做设备结构设计的时候，很多工程师容易在电机选型阶段只关注额定扭矩、转速这些电气参数，忽略了本体的安装法兰尺寸、轴伸长度、出线方向带来的布局冲突，这套模型把不同机座号的伺服电机外形细节、安装孔位分布、轴伸配合尺寸都做了精准还原，能直接导入装配体里做空间校核，不用等拿到实物样品再调整安装支架的设计，能大幅缩短前期方案迭代的周期。从实际应用场景来看，这类伺服电机广泛用在数控机床的进给轴驱动、电子制造设备的贴装头位移驱动、包装机械的拉膜辊同步控制、工业机器人的关节驱动等场景，不同场景对电机的安装尺寸、轴负载能力要求差异很大，比如小机座号的电机多用于3C设备的轻载高速位移场景，对电机的径向尺寸要求严苛，要在有限的安装空间里塞下驱动单元，大机座号的电机多用于重载传动场景，安装法兰的刚性、轴伸的配合强度是设计时要重点考量的部分。

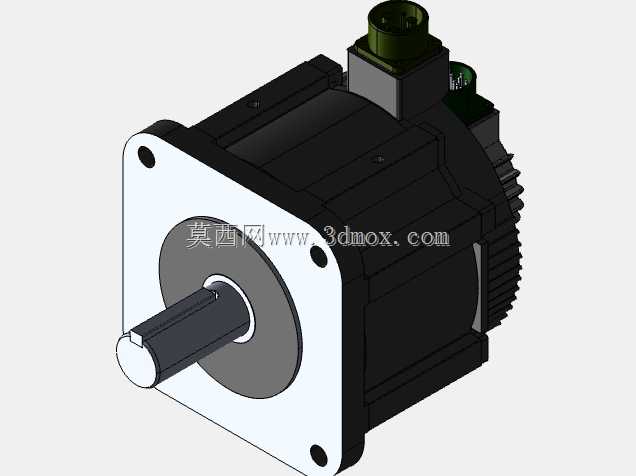

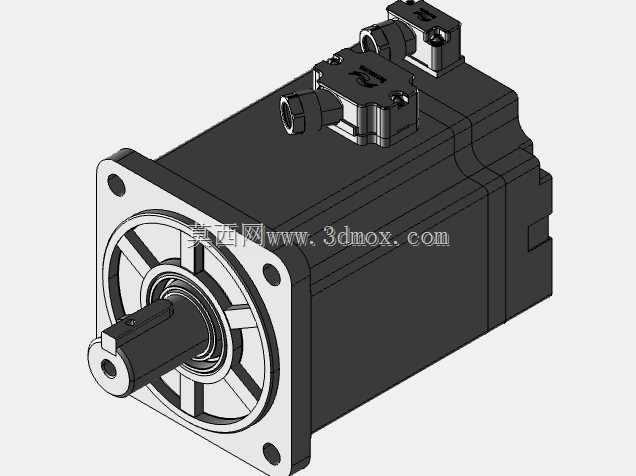

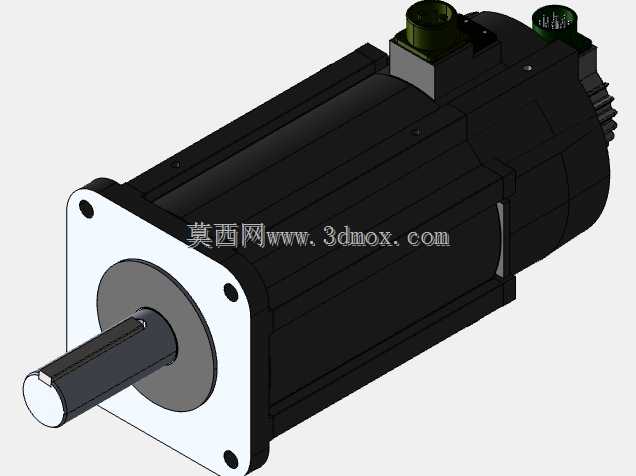

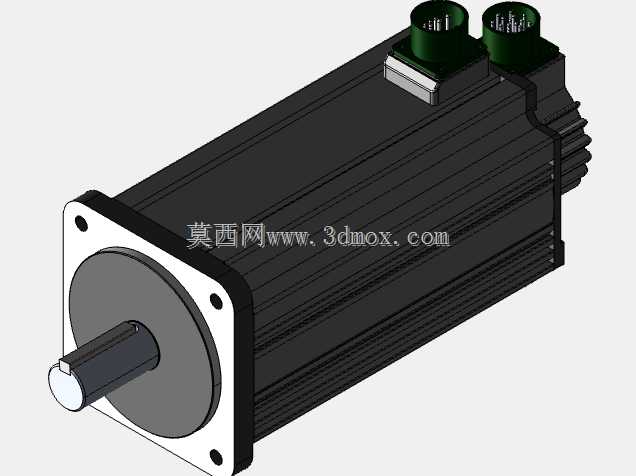

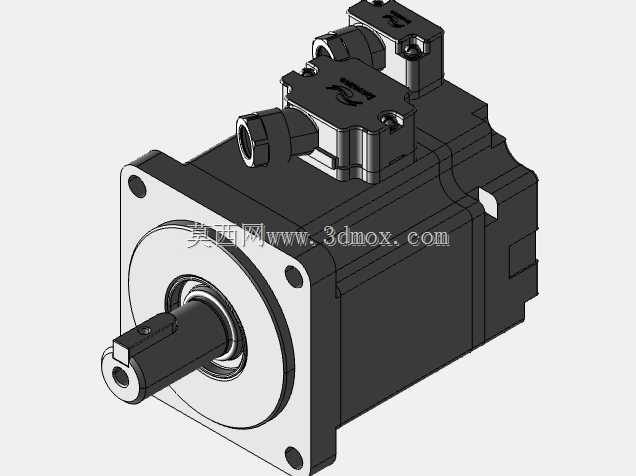

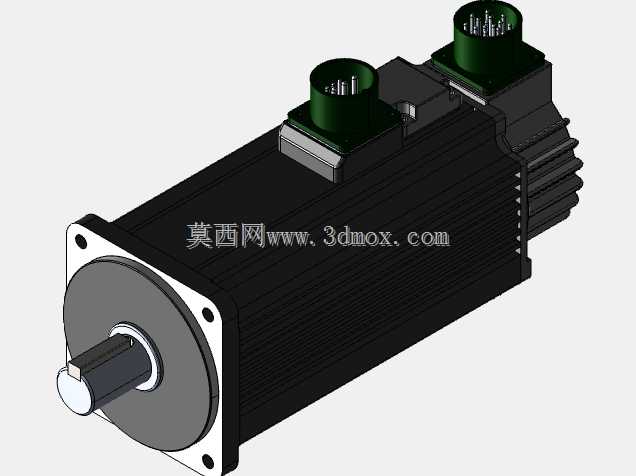

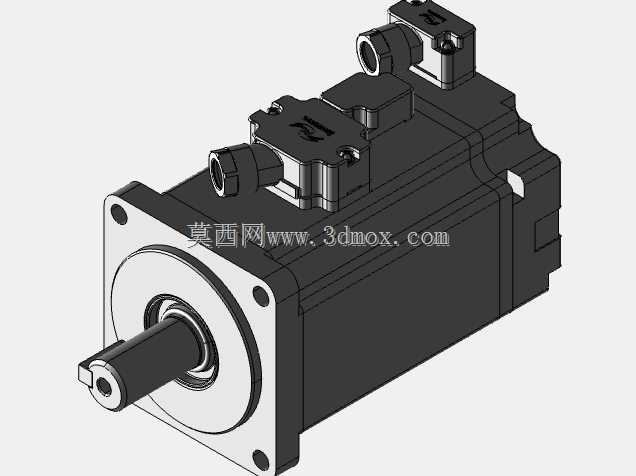

　　这套模型在设计还原的时候，没有做过度的简化，电机本体的散热筋结构、后端编码器的安装凸起、接线盒的出线方向都做了和实物一致的还原，做设备布局的时候，能提前预判接线空间是否足够，散热风道会不会被周边的安装板、线槽遮挡，避免后期装配的时候出现线缆弯折半径不足、散热不畅导致的电机过热问题。从安装边界来看，不同规格的电机安装孔位的节圆直径、止口尺寸、轴伸的键槽规格都做了对应还原，设计电机安装法兰的时候，可以直接提取模型上的安装面轮廓做配合设计，不用反复核对二维样本上的尺寸公差，减少尺寸标注看错带来的安装错位问题。

　　很多刚入行的结构工程师做伺服电机安装座设计的时候，经常会忽略电机轴和负载连接的同轴度要求，这套模型里保留了轴伸的基准轴参考，在装配体里可以直接做同轴度配合校验，提前调整联轴器的选型规格，避免因为同轴度偏差过大导致的电机轴承异常磨损、运行抖动问题。另外模型里还原的电机本体重量分布参数，也能给设备的整体重心核算提供参考，比如在做龙门设备的滑台设计时，滑台上搭载的伺服电机重量会直接影响直线导轨的负载选型，精准的三维模型重量属性能让负载核算的结果更贴近实际运行情况，避免导轨选型余量不足导致的使用寿命缩短问题。

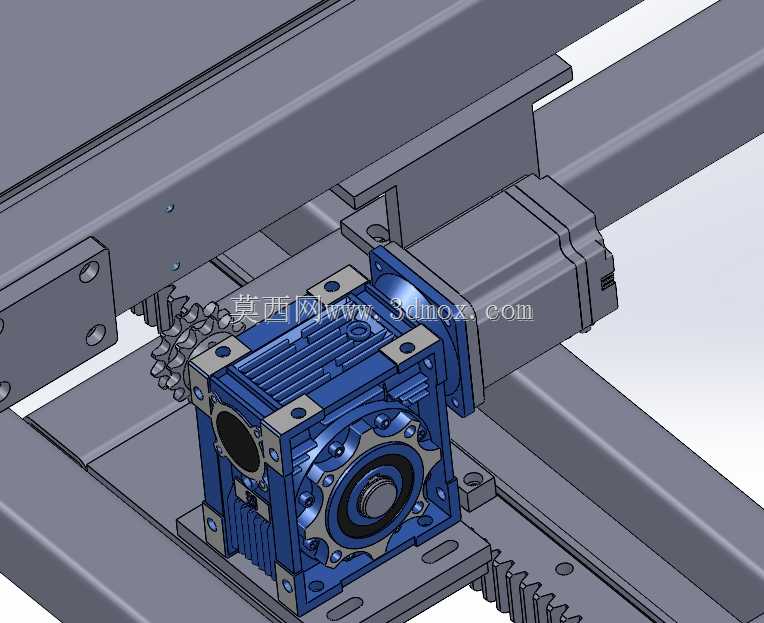

　　在做设备的维护空间预留设计时，这套模型也能发挥作用，比如电机后端的编码器调试空间、接线盒的操作空间、安装螺栓的扳手空间，都可以通过模型的剖面检查、间隙分析功能提前校验，不用等实物装配的时候才发现螺栓拧不到位、编码器调试接口被遮挡的问题。针对不同安装方式的场景，比如法兰直立安装、卧式侧装、带减速箱的组合安装，这套模型的接口尺寸都做了标准化还原，可以直接搭配不同规格的行星减速机模型做组合装配校验，确认电机轴和减速机输入轴的配合长度、法兰止口的配合深度是否匹配，避免出现轴顶死、法兰贴合不严的问题。从结构设计的细节来看，电机本体的安装孔是通孔还是螺纹孔、孔的有效深度是多少，这些容易被忽略的细节在模型里都有准确体现，设计安装螺栓的时候可以直接根据孔深选择合适长度的螺栓，避免螺栓过长顶到电机内部绕组、或者螺栓过短啮合牙数不足导致的连接松动问题。在做设备的外观防护设计时，电机本体的外形轮廓也能给外罩的钣金设计提供精准的边界参考，让外罩和电机之间预留合理的间隙，既不会因为间隙过大导致防护等级不足，也不会因为间隙过小出现运行时的摩擦异响。
