水平多关节SCARA机械手结构设计

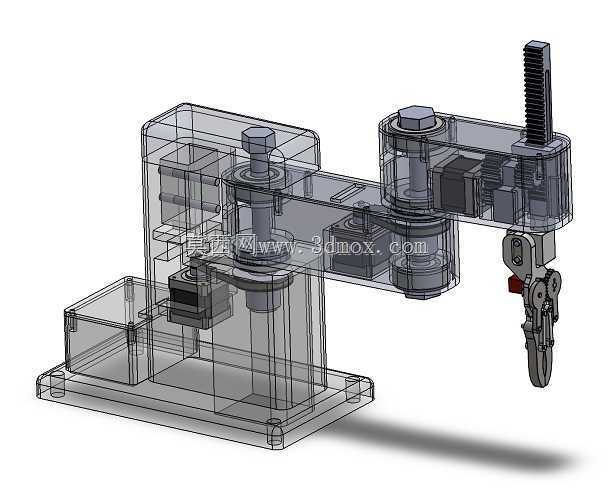

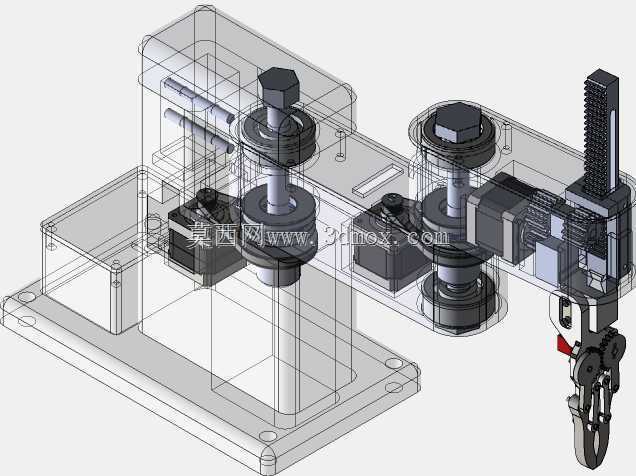

　　这款水平多关节执行机构的结构设计，核心针对3C电子装配、轻载物料分拣、小零件精密上下料这类需要平面内快速定位、垂直方向精准压装的作业场景，在消费电子组装生产线、小型零部件精密检测工位、医药包装分拣线这类布局紧凑、节拍要求高的场景中适配性极强。从结构布局来看，该机构采用双平行四边形关节串联布局，两个旋转关节负责水平面内的X/Y方向定位，末端的滑动花键轴负责Z向升降与R轴旋转，这种结构天生具备水平方向刚度高、垂直方向响应快的特点，相比六轴关节机器人，在平面作业场景下的运动速度更快、重复定位精度更易保证，同时占地面积更小，适合在现有生产线的狭窄工位中嵌入安装。

　　设计过程中优先考虑了关节传动的回程误差控制，两个主旋转关节的驱动单元通过同步带轮组将动力传递至关节转轴，带轮张紧结构预留了调整余量，可在长期运行出现传动松弛时快速张紧，避免传动间隙累积影响定位精度；关节处的支撑采用成对配置的角接触轴承，可同时承受径向载荷与倾覆力矩，应对末端执行器抓取工件时产生的偏载，避免关节轴出现挠曲变形。末端执行器的安装接口采用标准快换式法兰设计，可根据实际作业需求更换夹爪、吸盘、拧紧轴或者点胶头，无需改动主体结构即可适配不同工序的作业要求；Z向滑动轴采用直线轴承配合淬硬光轴导向，传动侧采用滚珠丝杠搭配伺服驱动，保证Z向压装时的推力稳定，同时R轴旋转的动力通过同轴布置的同步带传递至末端，避免Z轴升降时出现旋转轴的传动干涉。

　　安装底座采用整体式铸铁底板设计，底板上预留了成排的安装沉孔与定位销孔，可直接固定在铝型材机架或者钢制工作台上，底座的安装平面平面度公差控制在0.02mm以内，保证关节装配后的初始垂直度，避免因安装基准偏差导致末端运动轨迹出现偏差。从安装边界来看，该机构的第一关节旋转范围为±130度，第二关节旋转范围为±150度，最大作业半径覆盖400mm的圆形区域，Z轴有效行程为120mm，末端最大负载可达3kg，完全覆盖轻载精密装配的载荷需求；关节处的走线采用内部拖链内置布局，所有动力线、编码器线都从关节内部的走线腔穿过，避免外部走线在高速运动时出现剐蹭、缠绕问题，同时外部壳体采用半透明防护设计，可直观观察内部传动部件的运行状态，日常维护时无需完全拆解外壳即可检查同步带磨损、轴承润滑状态。

　　设计时还特意做了运动干涉校验，在全行程运动范围内，大臂与小臂、小臂与末端执行器之间都预留了足够的安全间隙，即使末端加装长度50mm以内的执行工具，也不会出现结构碰撞；关节处的限位块采用软质聚氨酯缓冲垫搭配硬限位的双重设计，在伺服软限位失效的情况下，硬限位可阻挡关节超程运动，缓冲垫可吸收超程冲击，避免传动部件因撞击损坏。
