教育编程移动机器人小车结构设计

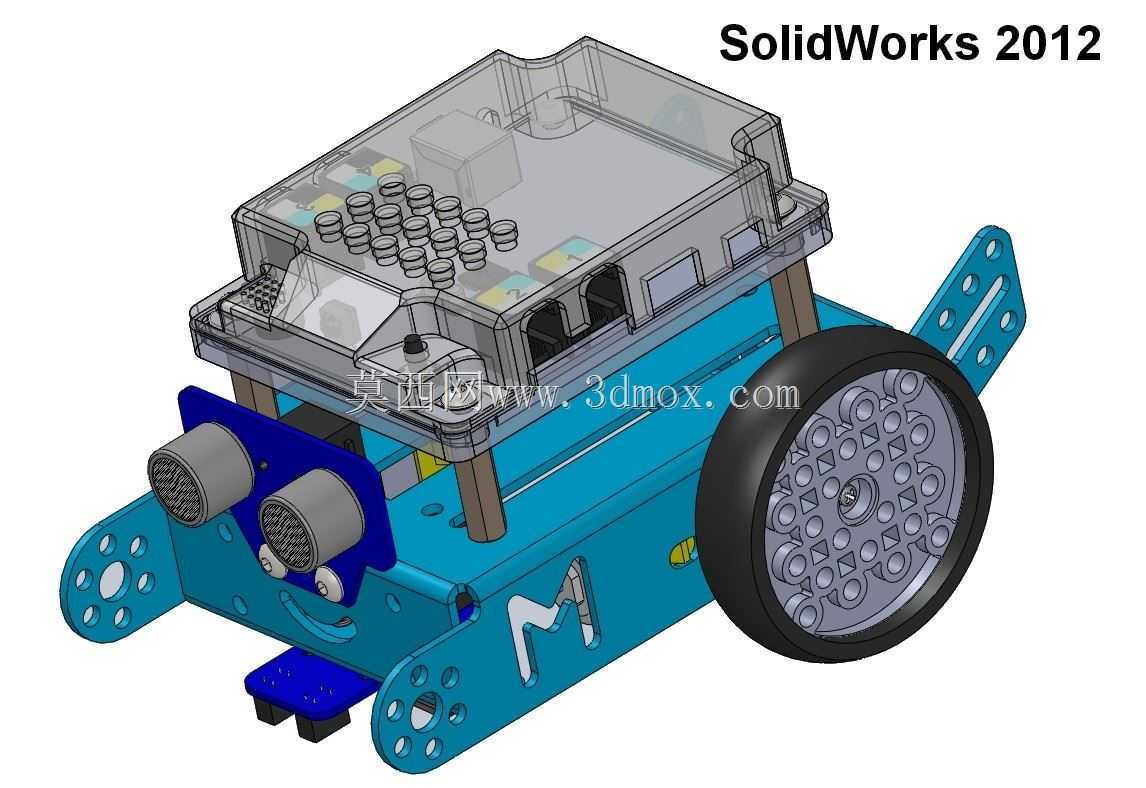

　　这款轮式移动机器人主要面向青少年编程教育、高校机器人入门实训场景，可作为图形化编程、基础传感器应用、运动控制逻辑教学的实体载体，适配中小学科创课程、机器人兴趣小组实操训练，也可用于高校工程认知类课程的基础演示平台，帮助学习者直观理解差速运动控制、传感器数据采集反馈的实际运行逻辑。从结构设计来看，整车采用分层堆叠的布局思路，底层为蓝色阳极氧化铝合金主承载板，板材上预留了多组规则排列的安装孔位，既可以通过铜柱支撑上层控制舱，也能兼容不同规格的传感器、扩展模块加装，不需要额外打孔就能完成功能拓展，适配教学场景下频繁改装、调整配置的使用需求。

　　前端预留的两个圆柱形安装位，可直接卡装超声测距传感器，传感器安装角度与行进方向平行，能够精准采集前方障碍物距离数据，配合底层控制逻辑实现避障、跟随等基础功能；传感器下方的蓝色安装块可加装灰度传感器或者红外循迹模块，满足循迹线运行的教学实验需求。行走部分采用双侧差速驱动方案，两个大直径橡胶轮分别由独立电机驱动，轮面做了防滑纹理处理，轮毂为镂空轻量化设计，既保证足够的抓地力，也能降低电机负载，轮组安装位置与主承载板侧边齐平，不会超出车体宽度边界；车体尾部预留了万向轮安装位，可搭配牛眼轮或者小型万向轮实现辅助支撑，保证整车行进过程中的稳定性，不会出现侧翻或者卡滞问题。

　　上层控制舱采用半透明PC材质外壳，既可以直观看到内部主控板、电池、接线的布局，方便教学过程中讲解硬件连接逻辑，也能对内部电子元件起到防护作用，避免实训过程中误碰接线或者落灰造成故障；外壳上预留的散热格栅对应主控板、驱动板的发热位置，能够保证长时间运行时的热量散出，不会因为积热导致元件工作异常。整车安装边界控制紧凑，横向宽度不超过轮组外侧间距，纵向长度从前置传感器端面到尾部万向轮末端预留了足够的接线空间，上层控制舱的高度不会遮挡前端传感器的探测范围，所有外接接口都布置在控制舱侧面，插拔数据线、充电线时不需要拆卸外壳，适配教学场景下频繁调试、下载程序的使用习惯。

　　结构设计上充分考虑了教学场景的耐用性需求，主承载板采用铝合金材质，抗磕碰能力强，学生日常操作中轻微碰撞不会造成板材变形；所有安装孔位都做了去毛刺处理，组装过程中不会划伤手部，轮组与电机的连接采用紧配加顶丝固定，长时间运行不会出现轮组松脱的问题。从功能拓展性来看，主承载板两侧延伸的安装耳上预留了多组不同孔径的安装位，可以加装机械爪、LED点阵屏、蓝牙模块等扩展配件，实现更多创意实验功能，不需要重新设计主承载结构，只需要通过标准螺丝就能完成配件固定，降低二次改装的设计门槛。控制舱内部的空间做了分区规划，电池仓、主控板安装位、驱动板安装位各自独立，接线可以沿着板材边缘的走线槽布置，不会出现接线缠绕、干扰运动部件的问题，组装过程中可以按照分区逐步安装，适合初学者完成整机装配训练，理解机电设备的基本组装逻辑。
