乐动LD06激光雷达树莓派安装固定支架

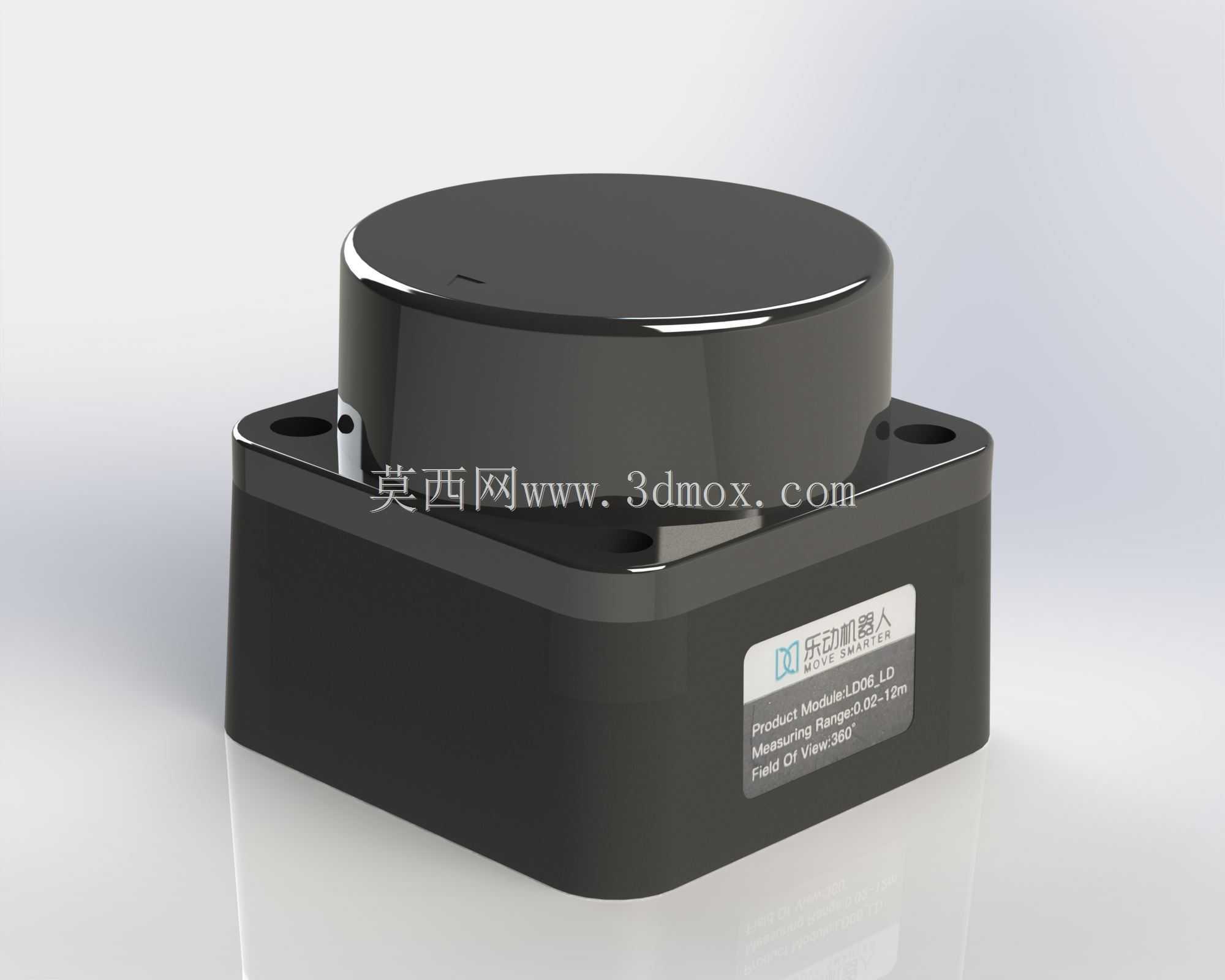

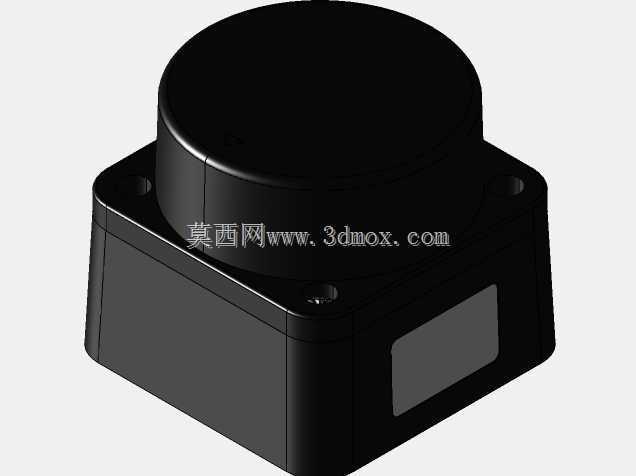

　　在移动机器人开发、教学实训场景里，360度二维激光雷达是实现环境建图、障碍物规避、位姿解算的核心感知部件，LD06这类小型测距雷达凭借紧凑体积、适中测距范围，被大量应用在小型AGV、教育机器人、桌面级巡检设备的感知方案中。这类雷达本身的安装基准面设计偏向裸模块测试状态，直接固定在设备壳体上时，往往会出现扫描面被结构件遮挡、接线空间不足、与上位机板卡安装位干涉的问题，配套的专用安装支架就是为了解决这类现场装配痛点而设计的。

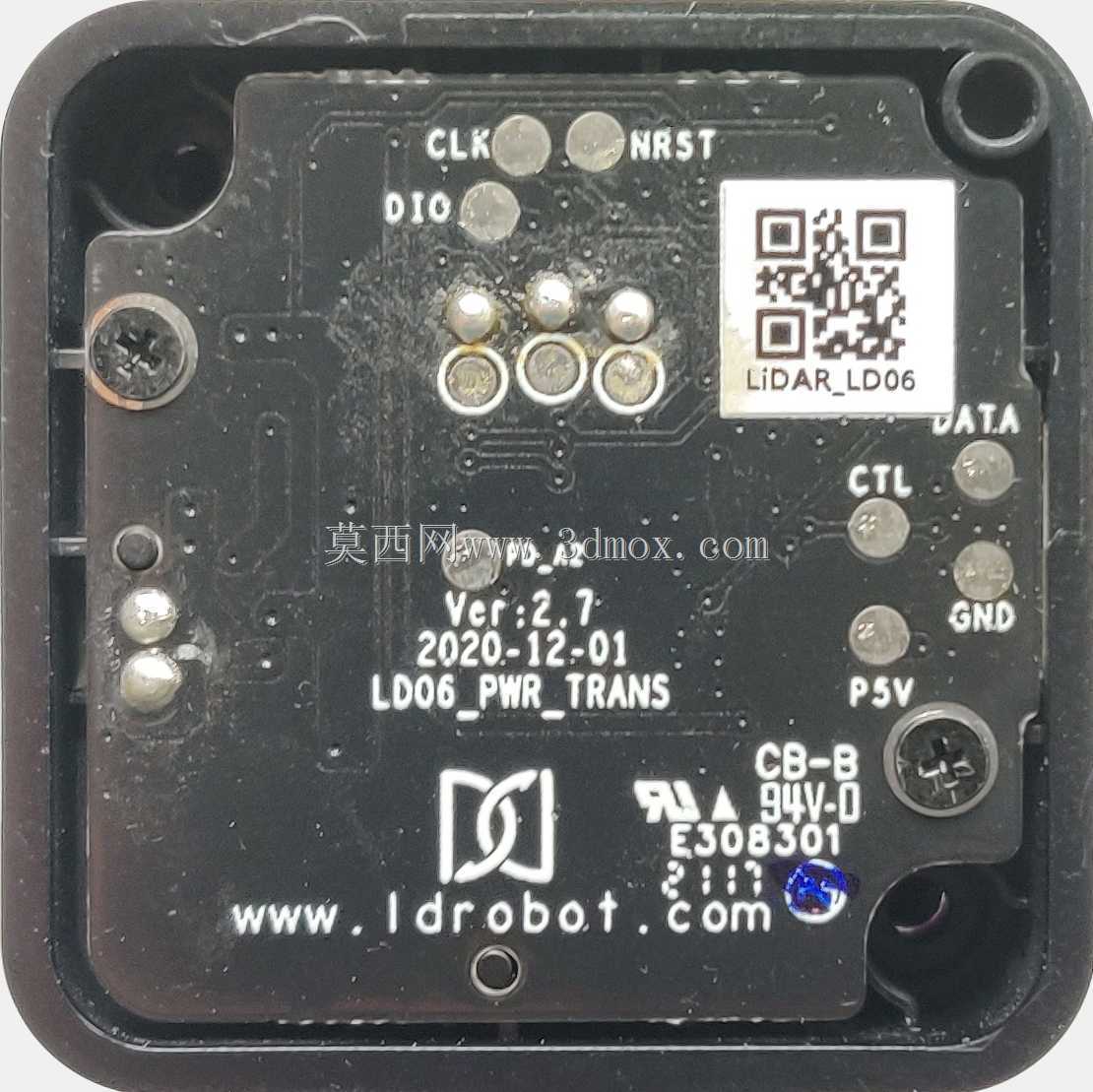

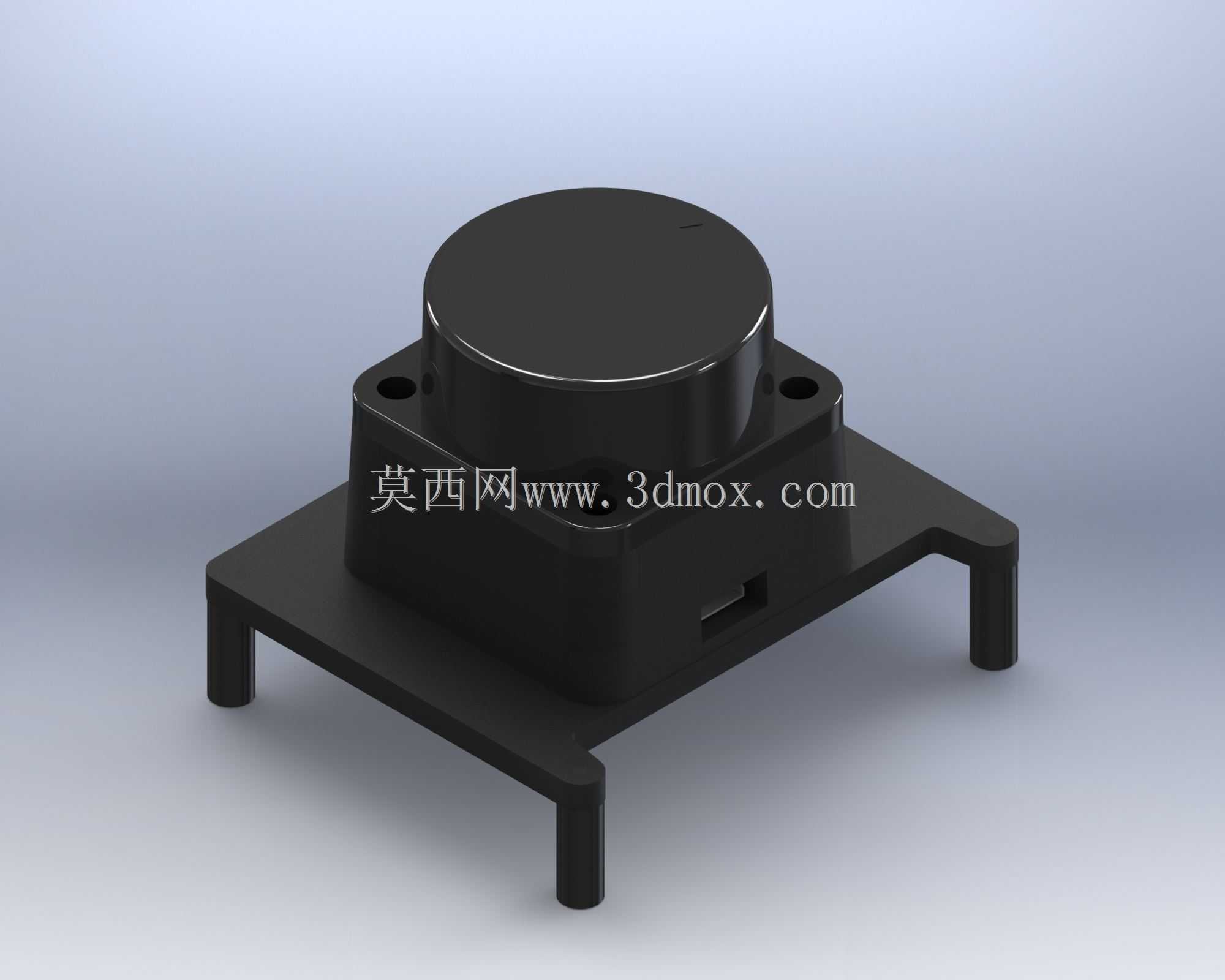

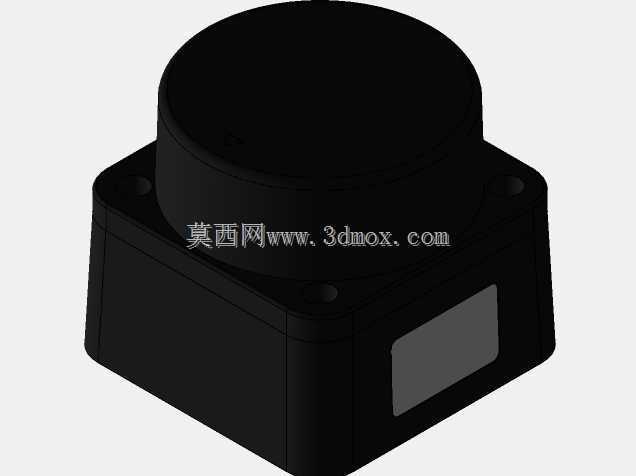

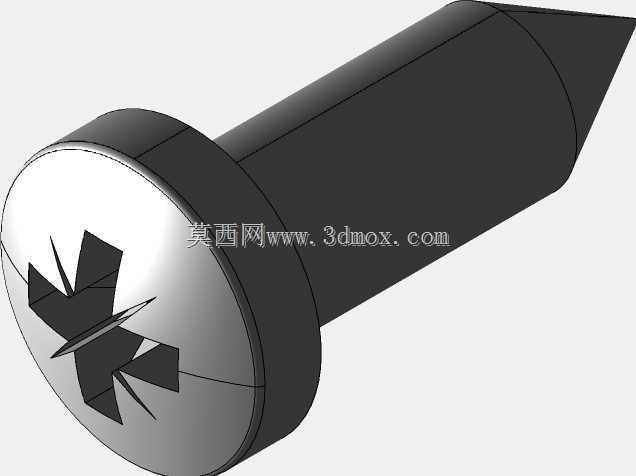

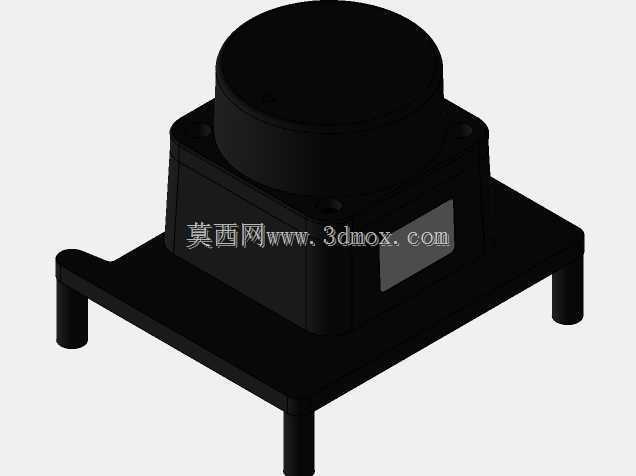

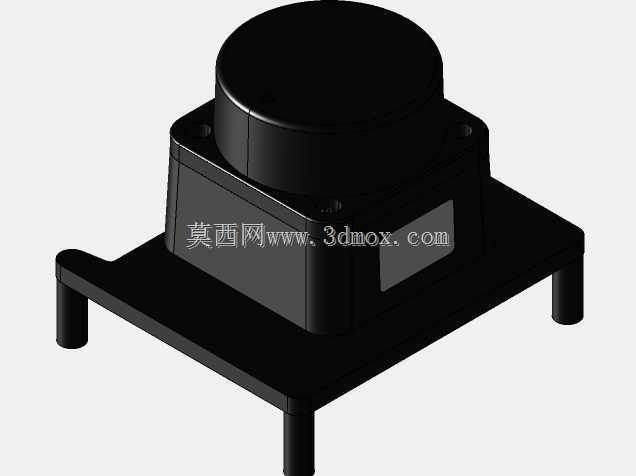

　　从结构设计逻辑来看，这款支架的核心定位是同时承载LD06激光雷达模块与树莓派上位机板卡，将两个核心部件整合为一个可直接预装的感知单元，减少整机装配时的对位、走线工作量。支架的雷达安装位完全匹配LD06模块的底部安装孔位，采用M2x6十字槽盘头螺钉实现雷达本体的固定，安装面预留了0.2mm的平面度公差，避免雷达安装后出现扫描面倾斜，导致点云数据出现俯仰角偏差，影响后续SLAM建图的精度。雷达安装位的周圈做了下沉式避空设计，一方面给雷达底部的接线端子留出足够的插拔空间，避免装配时导线被挤压破损，另一方面也能减少雷达工作时的振动传递，降低点云出现运动畸变的概率。

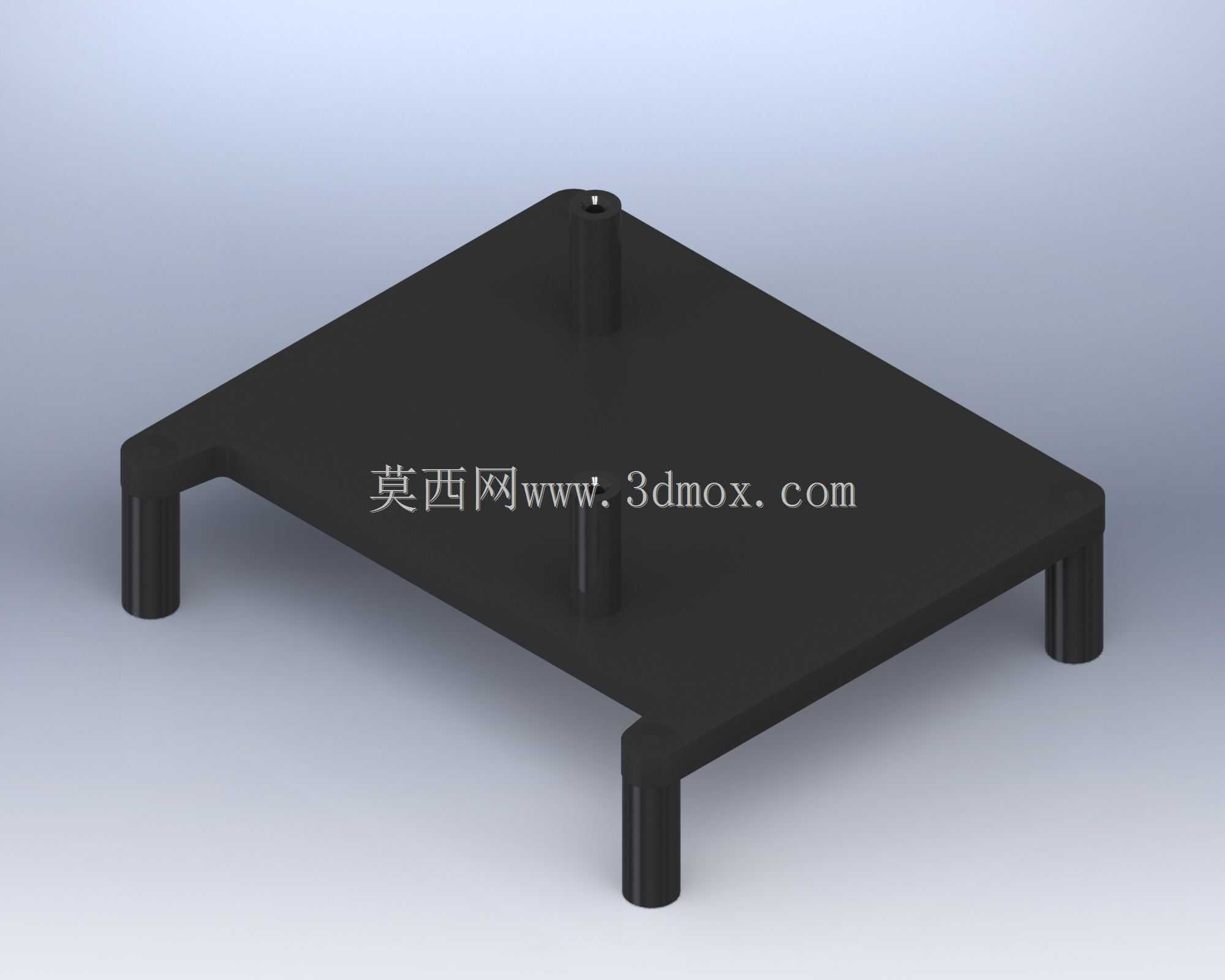

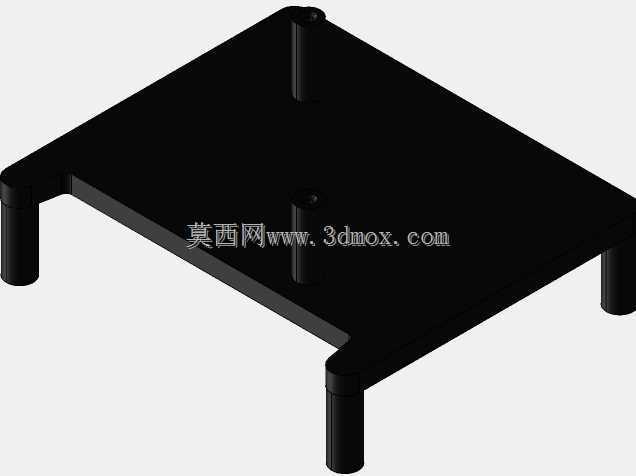

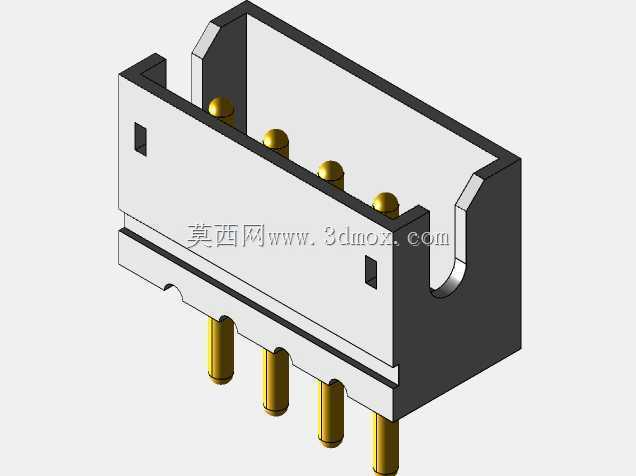

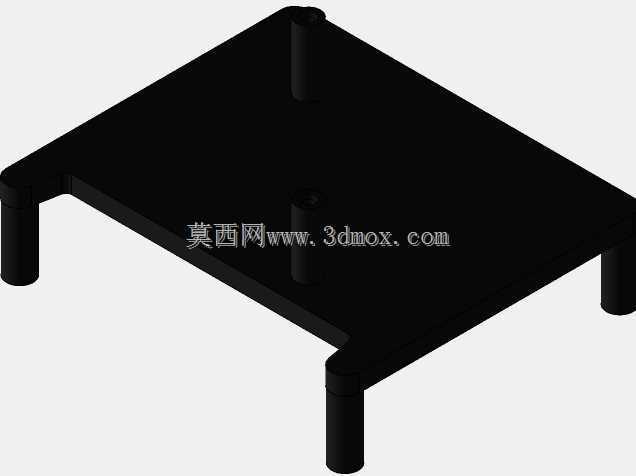

　　支架的树莓派安装区域参考了主流OKdo配套树莓派载板的安装孔距，采用M2x8十字螺钉实现板卡固定，板卡与雷达模块的安装面之间预留了12mm的层间距，这个间隙刚好可以容纳JST 1.5mm间距4针连接器的接线空间，同时给板卡上的发热元件留出自然对流散热的通道，避免板卡长时间工作时热量堆积影响运行稳定性。支架整体的外轮廓尺寸控制在65mm×65mm×30mm范围内，安装边界完全适配小型移动机器人的顶部安装空间，不会超出常规小型轮式机器人的机身外廓，避免设备运动时支架与周边障碍物发生剐蹭。

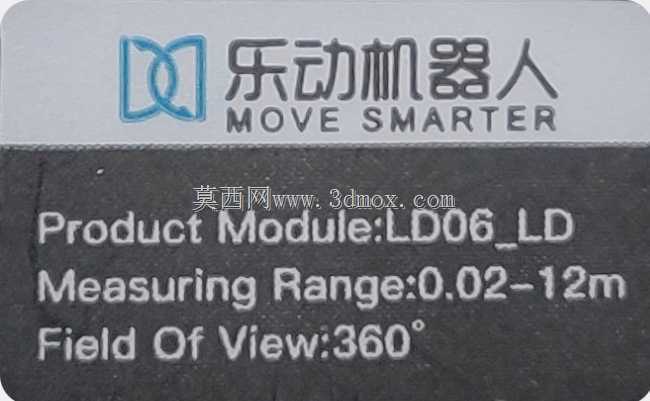

　　从实际应用场景出发，这款支架的设计充分考虑了教学场景下的反复拆装需求，所有安装孔位都做了0.1mm的导入倒角，即使是没有太多装配经验的学生用户，也能快速完成雷达与板卡的对位安装，不会出现孔位错位导致的螺钉滑牙问题。支架的雷达安装面高度经过反复校核，确保雷达的360度扫描平面完全高出支架本体与树莓派板卡的最高处，扫描范围内没有任何结构遮挡，能够实现0.2-12m测距范围内的无盲区扫描，满足室内建图、桌面物体轮廓识别、小型机器人自主导航的感知需求。接线区域的预留空间刚好可以容纳4针供电与通讯线缆的弯曲半径，线缆可以顺着支架侧面的走线槽引出，不会散落在扫描平面内造成点云噪点，也避免设备运动时线缆被卷入轮组造成故障。

　　在结构强度方面，支架采用常规工程塑料加工即可满足使用需求，壁厚均匀控制在2mm，既保证了足够的支撑刚性，避免机器人运动过程中支架出现共振导致雷达点云模糊，又不会过多增加整机头部的重量，避免小型机器人出现头重脚轻的倾覆问题。支架的底部预留了四个通用安装孔，可以直接固定在机器人顶部的铝型材安装面或者3D打印壳体上，孔位兼容M3螺钉的安装尺寸，适配绝大多数小型机器人的顶部安装基准，不需要额外做转接件就能完成装配。针对教育场景下的改装需求，支架侧面还预留了两个扩展安装位，可以额外固定小型USB摄像头、状态指示灯等附属部件，方便开发者快速搭建多传感器融合的感知套件，不需要重新设计安装结构。
