BH1750光照度检测I2C通讯传感模块

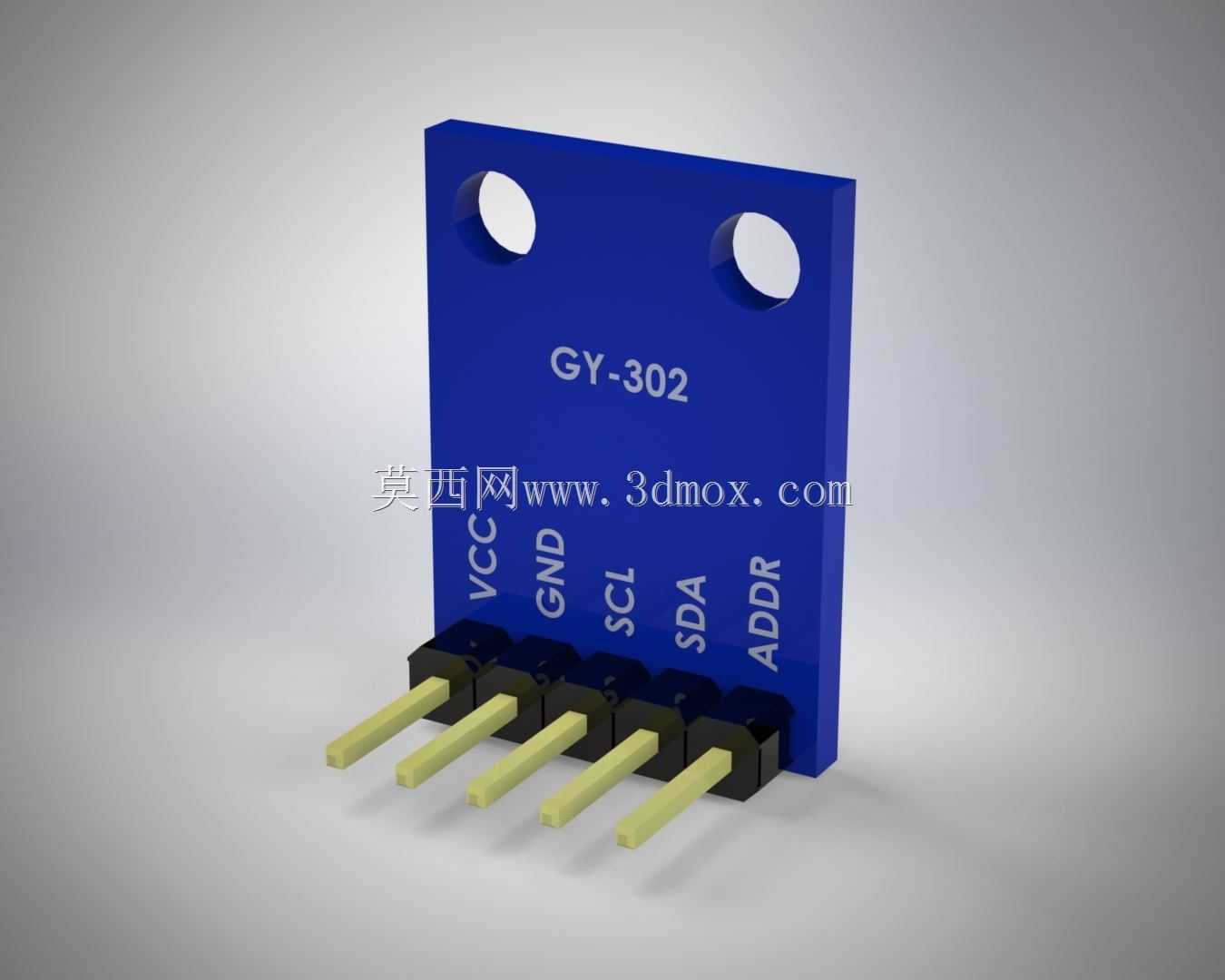

　　在嵌入式DIY项目、小型智能硬件开发的场景里，光照度采集是环境感知类需求里出现频率极高的一类，不管是做自适应调光的桌面小台灯、随环境亮度调整屏幕参数的便携显示终端，还是农业小环境监测节点里的光照强度采集单元，都需要一款体积小巧、通讯逻辑简单、采集精度足够的光照传感硬件来完成信号采集工作，BH1750模块就是针对这类轻量化开发需求设计的集成化传感组件。从实际使用的角度出发，这款模块把核心的光照传感芯片、必要的外围无源器件、标准2.54mm间距排针接口全部集成在一块小型PCB基板上，不需要开发者再单独搭建芯片外围的滤波、上拉电路，拿到模块后只需要按照引脚定义连接电源、地线以及I2C通讯的两根信号线，就能快速完成硬件层面的搭建，大幅缩短原型验证阶段的硬件调试周期。模块的PCB板采用深蓝色阻焊设计，板体上预留了两个对称的圆形安装孔，这两个孔位的位置经过排布优化，既不会和板上的元器件产生干涉，也能适配常见的M2规格螺丝，方便开发者把模块固定在设备外壳的安装柱、面包板扩展支架或者定制的结构件上，安装时需要注意板体底部排针的伸出长度，排针向下的突出尺寸要和安装面预留的避让空间匹配，避免排针顶端和安装面接触造成短路，或者因为挤压导致排针焊盘脱落。

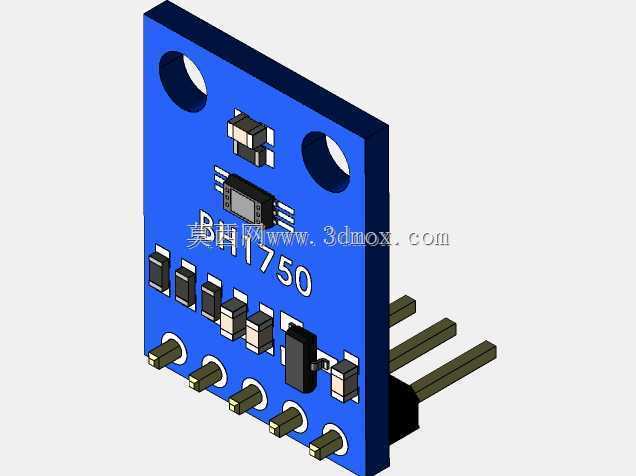

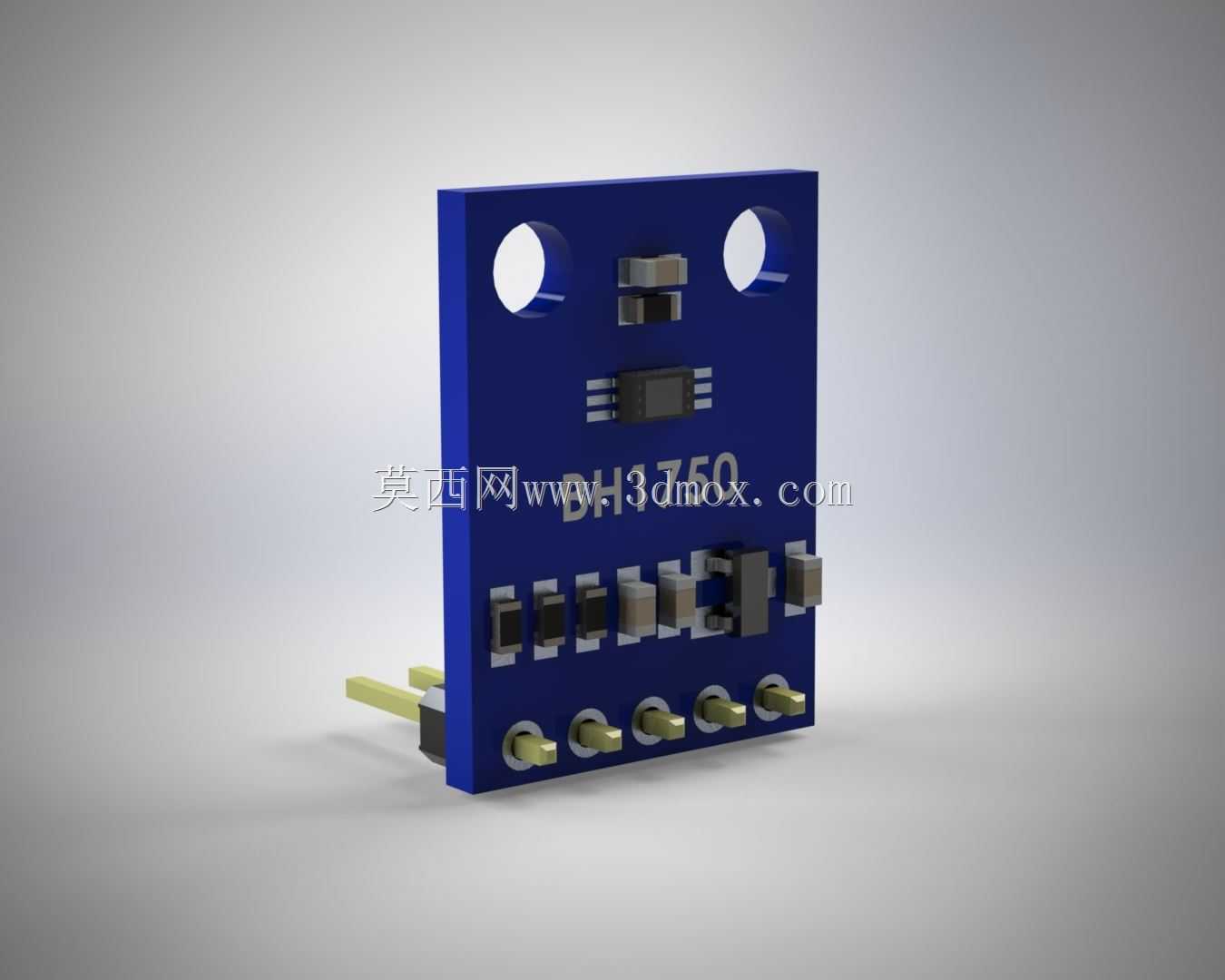

　　板上的元器件排布遵循信号流向逻辑，核心的BH1750传感芯片布置在板体靠上的居中位置，芯片的感光面朝向板体外侧，没有被周边的电容、电阻器件遮挡，能最大程度接收外界的入射光线，减少周边器件阴影对采集精度的影响；0603封装的贴片电容布置在芯片的电源引脚附近，就近完成电源滤波，降低电源纹波对芯片采集精度的干扰；板边的排针引脚按照电源、地线、SCL、SDA的常用顺序排布，和市面上主流的开源硬件开发板引脚定义兼容，接线时不容易出现引脚接反的问题。从功能特性来看，这款模块支持标准的I2C通讯协议，不需要复杂的通讯时序配置，常规的单片机IO口模拟I2C时序或者硬件I2C外设都能驱动，能直接输出数字形式的光照度数值，不需要额外外接AD转换芯片，也不需要用户手动校准光照度和输出电压的对应曲线，芯片内部已经完成了光电转换和数值校准，输出的数值可以直接对应实际环境的勒克斯照度值，能覆盖从昏暗室内到强光户外的常见光照范围，足够满足绝大多数民用级、DIY类项目的采集精度需求。

　　在结构设计层面，这款模块的板体轮廓做了圆角处理，没有尖锐的板边毛刺，拿取和安装时不容易划伤手部或者周边的线材；板上所有贴片元器件的高度都控制在较低范围内，最高的元器件也不会超出排针的顶端高度，在多个模块层叠安装或者靠近外壳面板安装时，不会因为元器件高度过高产生装配干涉。实际做结构适配的时候，需要注意模块感光面的前方不能有不透明的遮挡物，如果需要把模块安装在设备外壳内部，要在外壳对应感光芯片的位置预留透光窗口，窗口的材质优先选择透光率均匀的透明亚克力或者PC材质，避免带颜色的透光材料过滤特定波段的光线，导致采集到的光照数值比实际值偏低；如果是在户外场景使用，还可以在透光窗口内侧增加一层磨砂柔光片，避免阳光直射在感光芯片上产生局部过曝，让采集到的数值更贴近人眼感知的实际环境亮度。

　　对于三维建模从业者来说，搭建这款模块的三维模型时，要准确还原板上每个元器件的实际尺寸和安装位置，尤其是两个安装孔的中心距、排针的间距和伸出长度、核心感光芯片的位置，这些尺寸直接决定了后续做结构装配时能不能顺利完成干涉检查；建模时可以把PCB板、贴片电容、贴片电阻、排针、传感芯片拆分成独立的零件，方便后续做装配体的配合和爆炸图展示，板上的丝印标识也要按照实际位置还原，方便接线时对照引脚定义。在设备选型阶段，如果项目对光照采集的响应速度要求不高，只需要获取环境的平均光照度，这款模块的集成度和易用性优势就很明显，不需要额外设计传感电路，只需要在结构设计时预留对应的安装空间和接线空间即可，模块的整体功耗很低，也适合用在电池供电的低功耗传感节点里，不需要额外增加供电电路的负载。
