工业用筒式内置锥芯过滤站结构设计

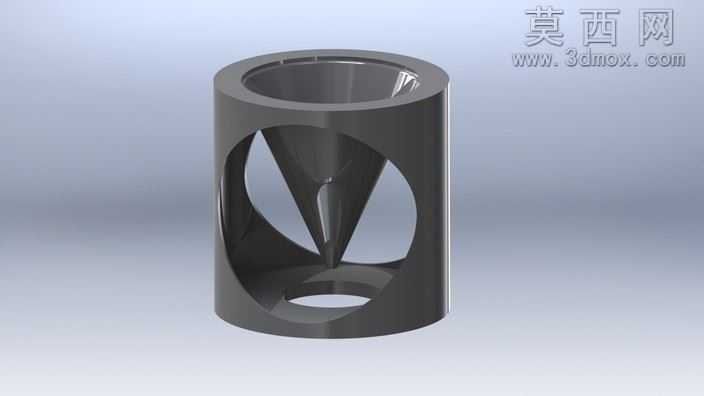

本作品为工业用途的筒式过滤站三维结构设计，建模过程依托三维参数化设计软件完成，整体采用自上而下的装配设计思路，先确定整体外部轮廓尺寸与内部通流路径的核心参数，再逐一拆分构建各个结构特征，保证各部件间的装配公差与配合关系符合工业设备的设计规范。外观主体为直立圆柱筒结构，筒壁对称开设两个大尺寸圆形通流窗口，既可以降低整体结构的自重，也能够直观展示内部的核心过滤锥芯结构，同时为后续的流体进出管路预留安装对接空间。内部核心过滤部件采用倒置圆锥结构，锥尖朝向筒体底部的出料通口，锥面与筒体内壁之间预留均匀的环形通流间隙，这种结构设计能够让待过滤流体从筒体上部进入后，沿锥面均匀分散流向环形间隙，借助锥面的导流作用实现流体的稳流，避免流体直接冲击过滤介质造成局部损耗过快的问题，同时锥底的大直径衔接边与筒体内壁做圆角过渡处理，减少流体流动过程中的阻力与紊流产生。材质渲染方面，整体部件统一采用哑光深灰工程塑料质感进行表现，模拟工业过滤设备常用的增强聚丙烯或硬质阳极氧化铝合金的材质效果，表面添加细微的磨砂纹理，避免渲染效果过于光滑失真，筒体内壁与锥芯表面做轻微的反光差异处理，区分不同部件的材质属性，提升整体渲染的真实感。结构细节上，筒体上下两端均设计有环形安装凸缘，凸缘上预留均匀分布的安装孔位，可用于对接上下端的管路法兰或者端盖结构，底部的出料口做加厚处理，提升接口处的结构强度，避免长期流体冲刷造成的结构磨损；筒壁的窗口边缘做倒圆角处理，消除应力集中点，同时避免安装维护过程中尖锐边缘造成的操作划伤。设计过程中重点考量了过滤设备的通流效率与结构稳定性的平衡，通过对称式的窗口设计与内置锥芯的导流结构，在保证整体结构紧凑、占地面积小的前提下，最大化内部的通流过滤面积，同时锥芯的可拆卸式装配设计思路，也为后续的过滤介质更换、设备维护预留了操作空间，整体结构无冗余设计，各个特征均服务于工业流体过滤的实际使用需求，可作为小型工业管路过滤站、前置预处理过滤装置的结构设计参考，也可用于过滤设备相关的教学演示与结构验证使用。
