适配DIN导轨的电子设备安装支架

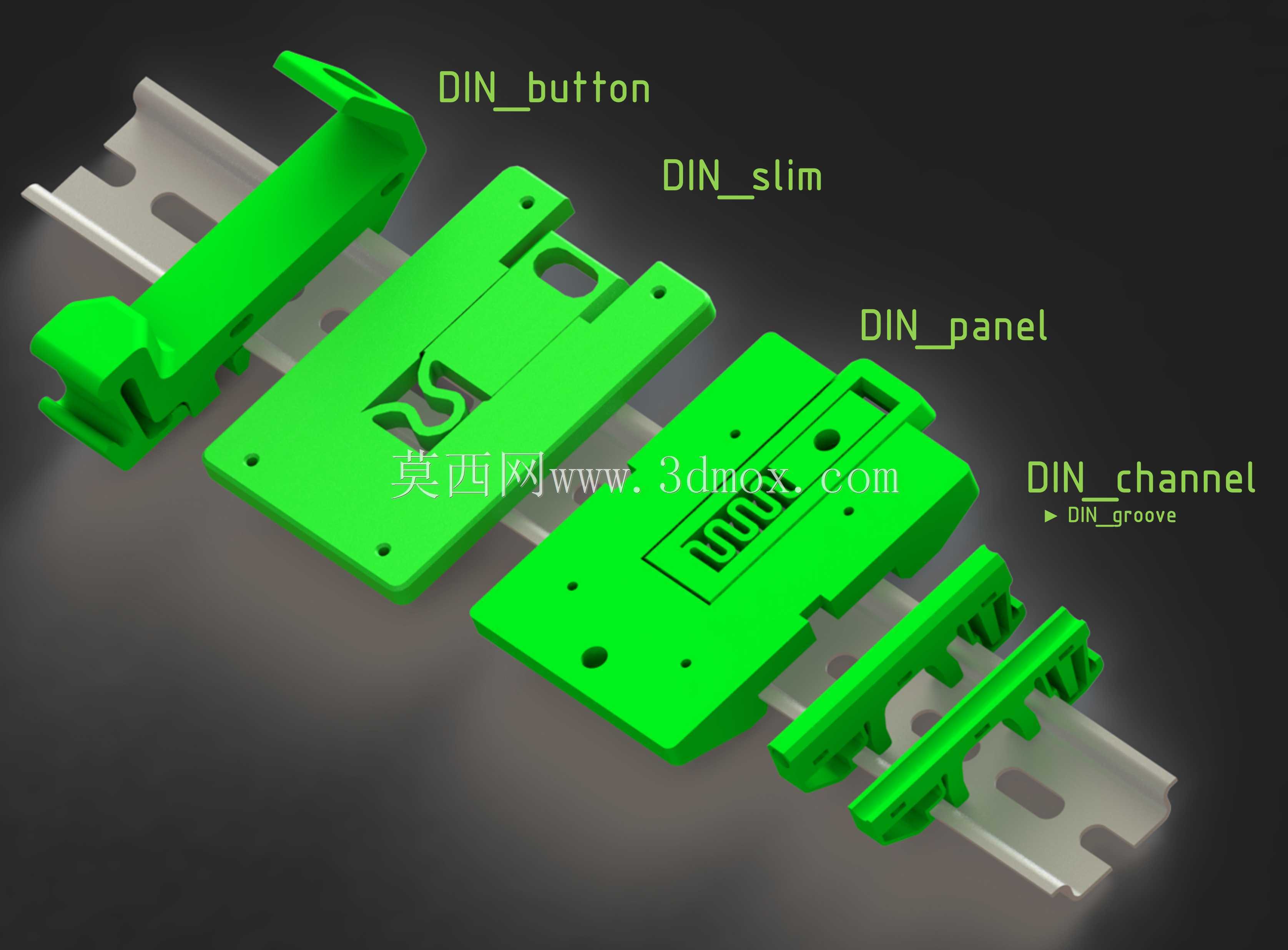

　　在工业电控柜、移动机器人本体的电子模块安装场景里，DIN导轨作为标准化安装载体，其配套固定件的适配性直接决定了电子设备的装调效率与运行稳定性。这套安装支架就是针对标准DIN导轨安装场景开发的快装式固定结构，整套结构包含卡扣式锁紧件、薄型安装板、面板安装座、导轨卡槽件四个独立部件，可单独使用也可组合搭配，覆盖不同尺寸、不同安装需求的电子模块固定需求。

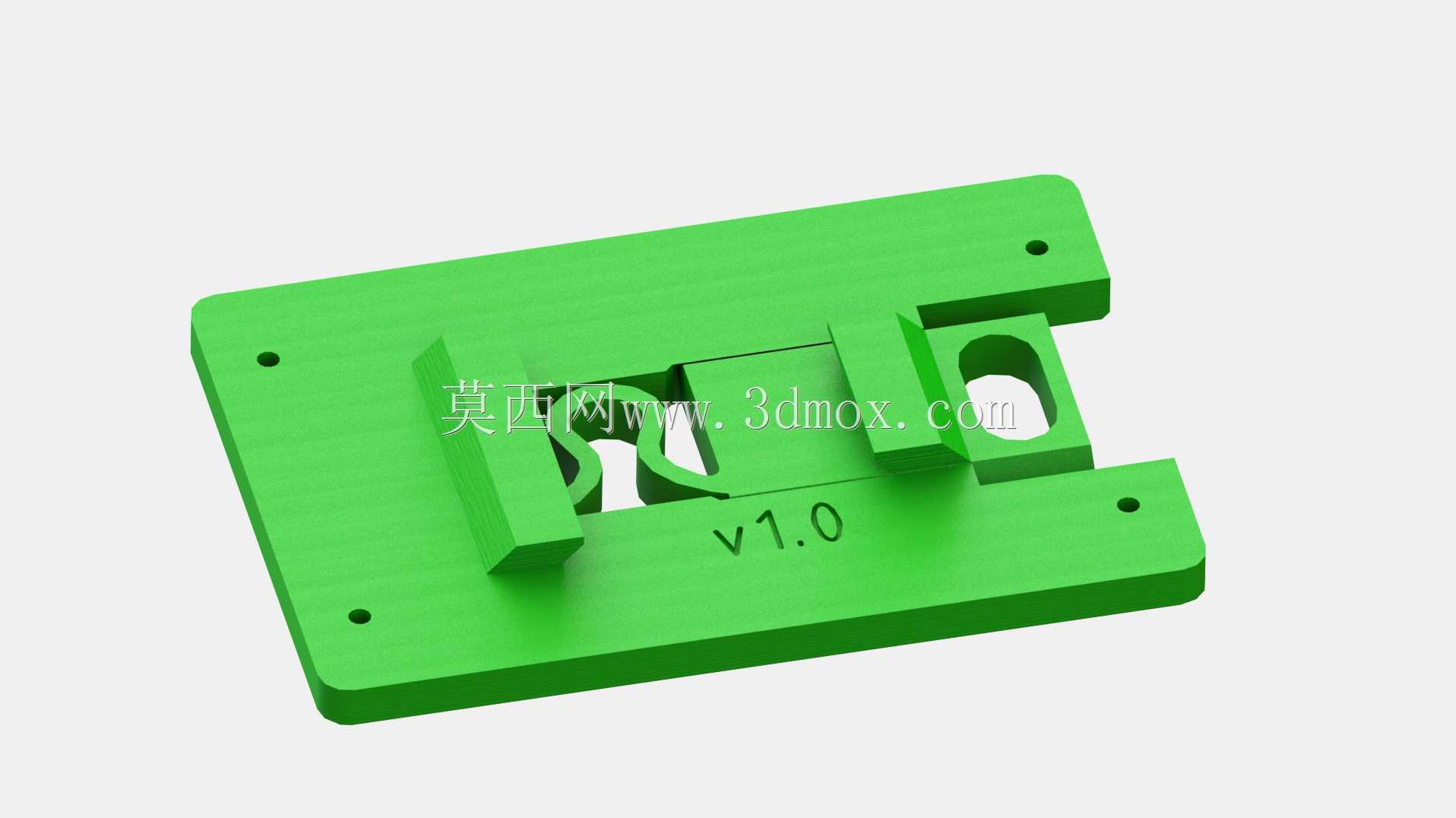

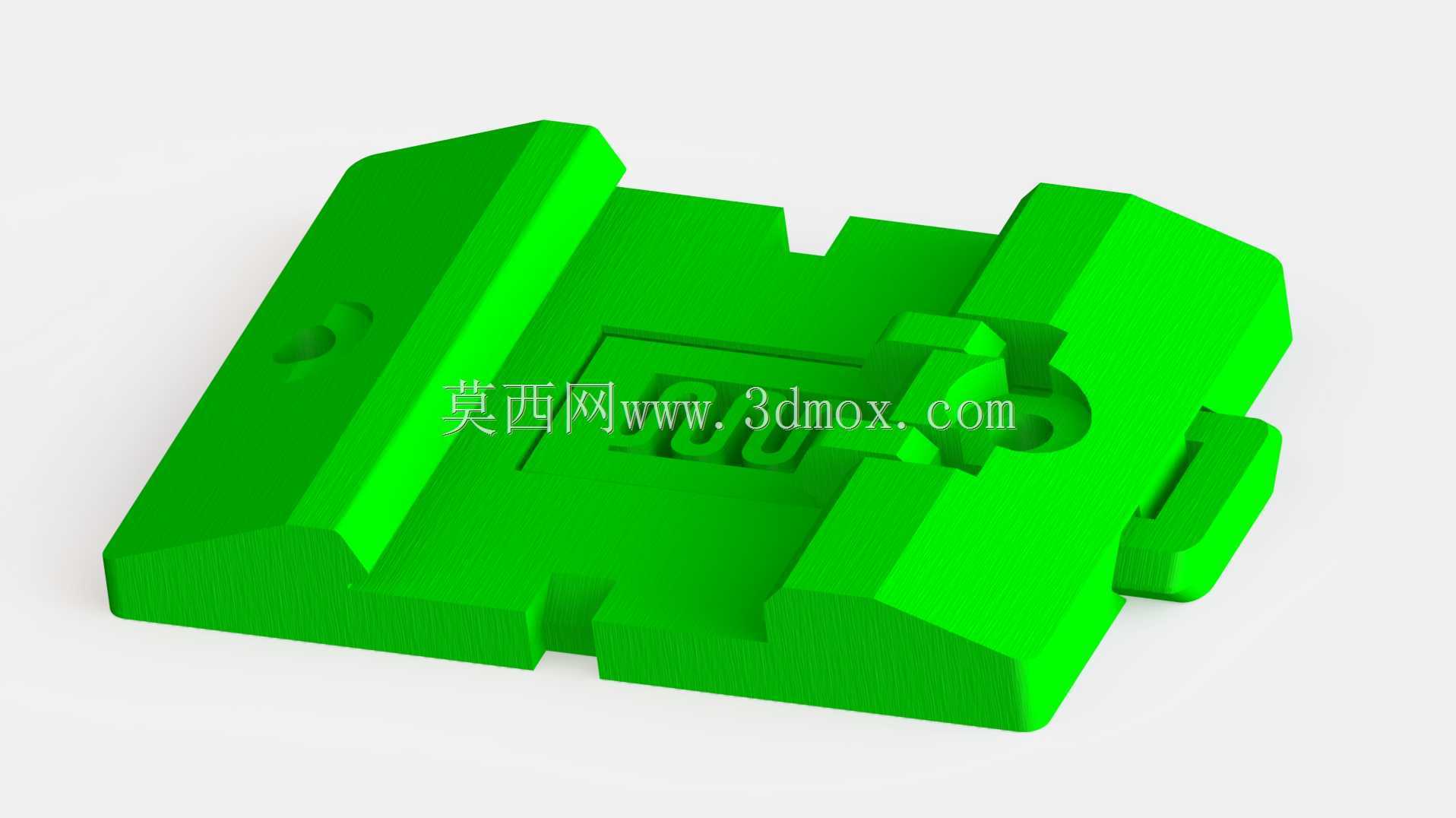

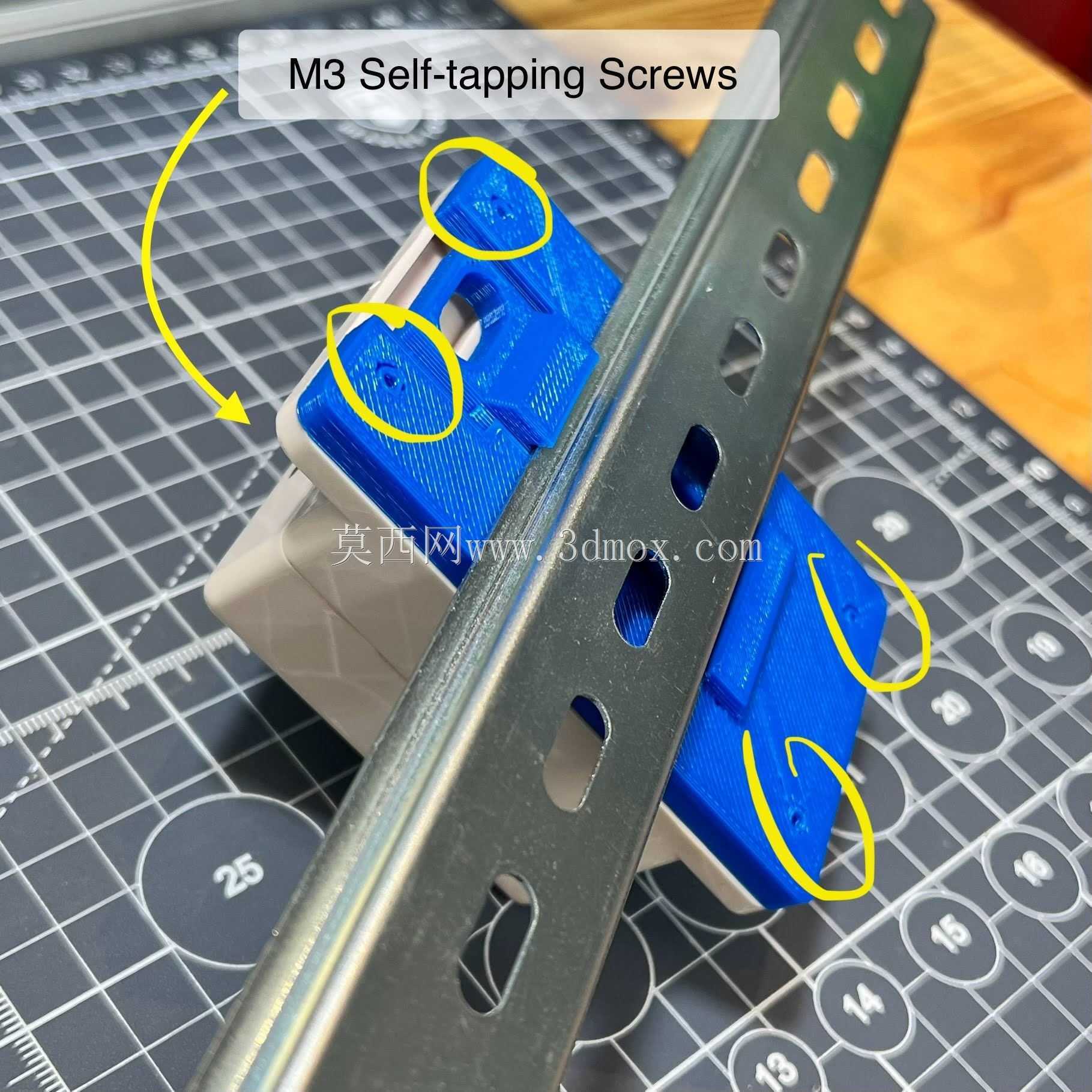

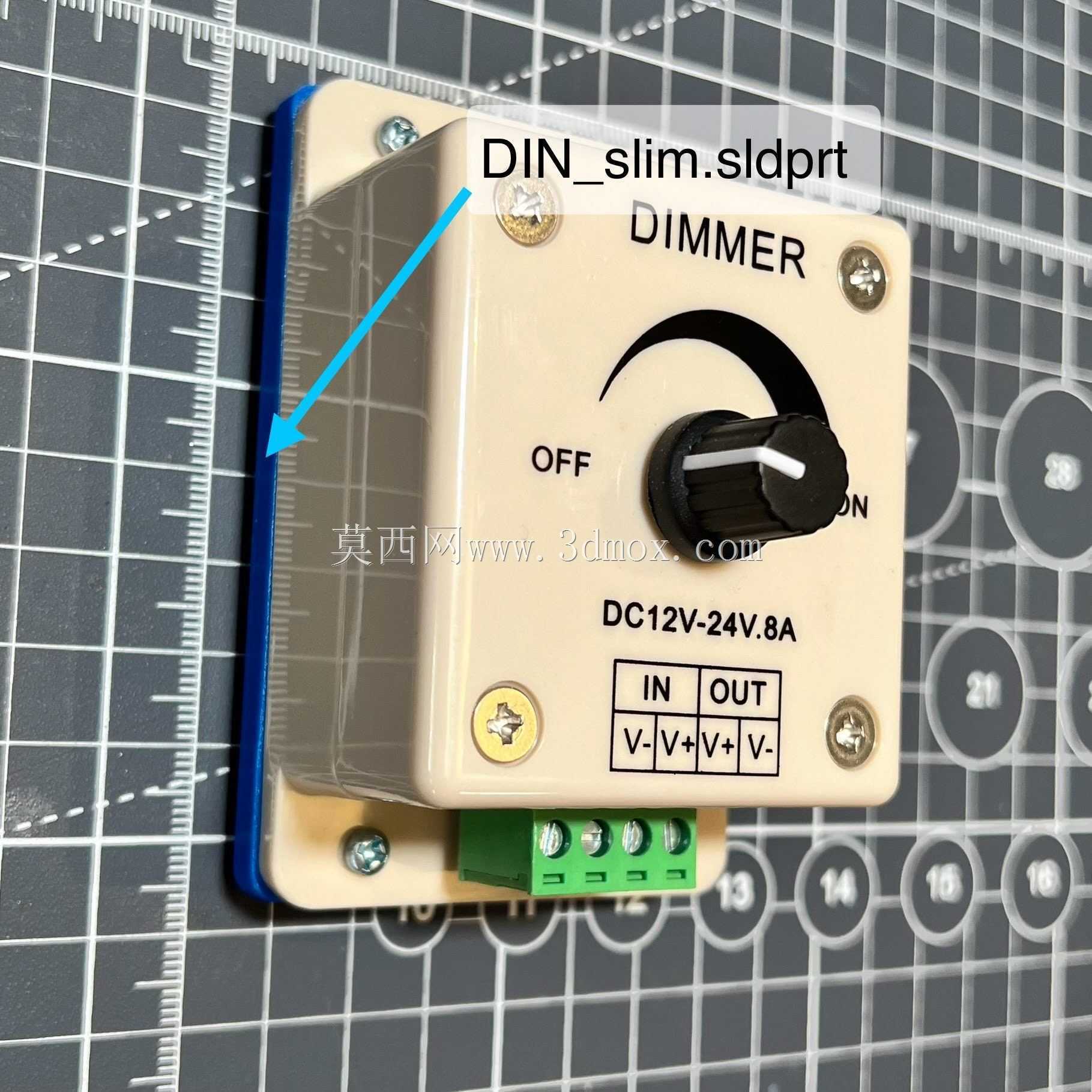

　　从实际使用场景来看，这类支架首先要解决的是现场装调的便捷性问题，传统导轨安装件往往需要螺丝锁紧，在狭小的柜内空间或者机器人本体的紧凑安装位上，拧螺丝的操作空间非常有限，这套支架的卡扣锁紧件采用弹性卡合结构，对准导轨按压即可完成锁定，拆卸时只需要拨动卡扣上的解锁拨片就能快速取下，不需要额外工具，非常适合需要频繁调整模块位置的原型开发场景。薄型安装板的设计针对厚度敏感的安装位，比如机器人内部层板之间的狭窄间隙，板体厚度控制在2mm以内，表面预留了阵列式安装孔位，孔位间距兼容常见的开源电子模块、小型传感控制器的安装尺寸，不需要额外打孔就能直接固定。

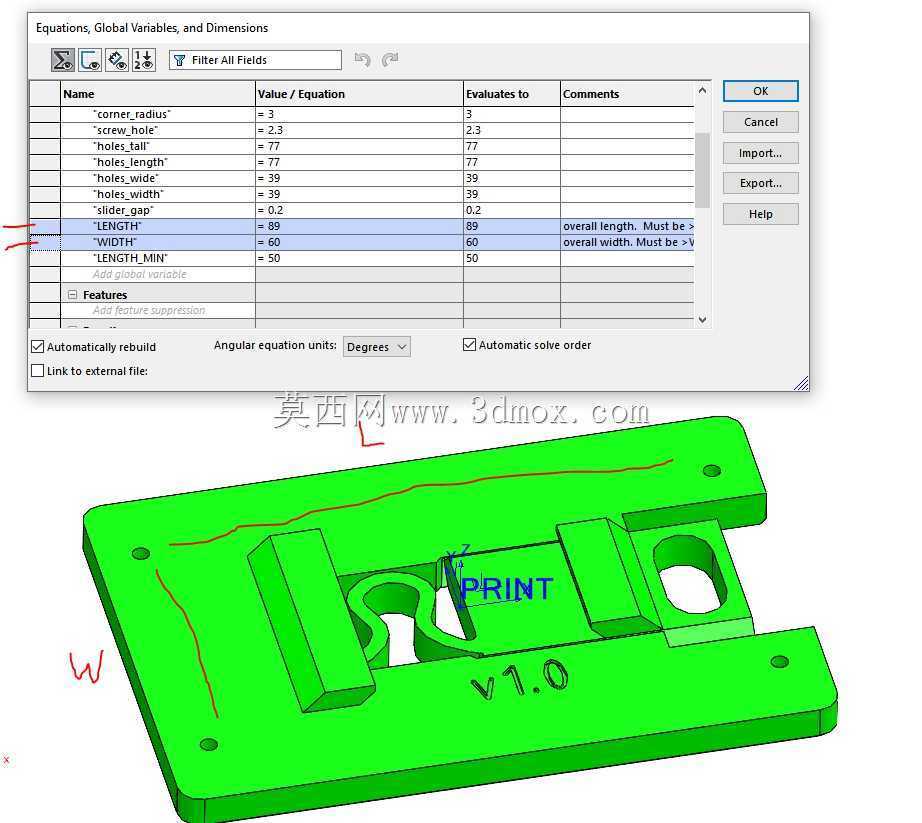

　　设计思路上整套结构采用参数化建模逻辑，所有安装孔位、卡扣的卡合尺寸、板体的长宽参数都可以通过调整建模变量快速修改，不需要重新绘制整体结构。比如当需要适配非标准宽度的电子模块时，只需要调整安装板的长度参数，对应的孔位阵列会自动重新排布；当导轨厚度存在公差时，调整卡扣的卡爪高度参数就能调整卡合松紧度，避免出现卡接过紧装拆困难或者过松容易滑落的问题。结构设计上充分考虑了3D打印的工艺特性，所有部件都没有大角度悬空结构，打印时不需要添加大量支撑，打印完成后只需要简单去除毛边就能直接使用，卡扣部位的壁厚做了加厚处理，保证反复装拆不会出现断裂，卡合部位做了0.2mm的间隙预留，抵消FDM打印的材料膨胀公差，保证打印完成后能顺利卡入导轨。

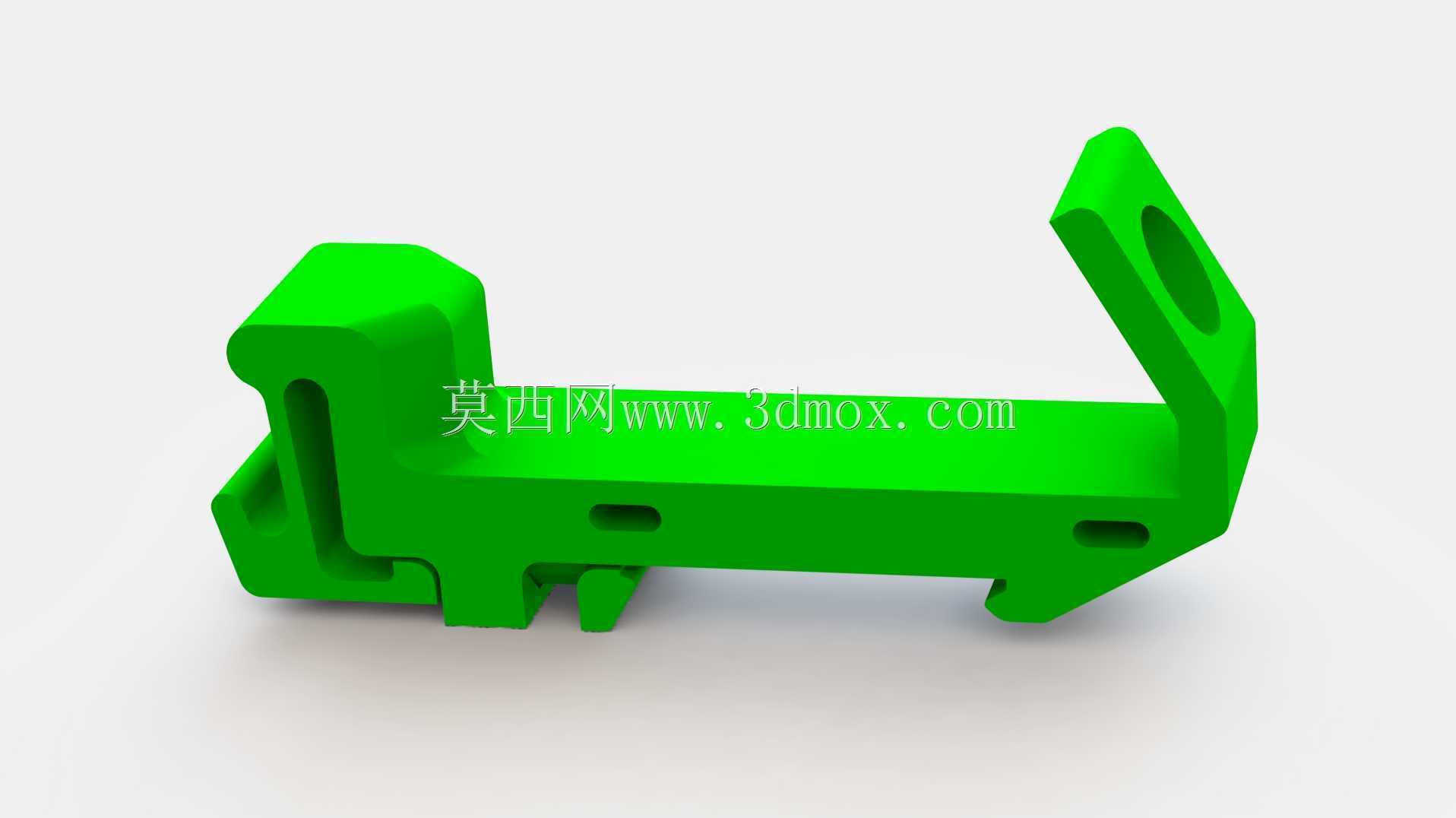

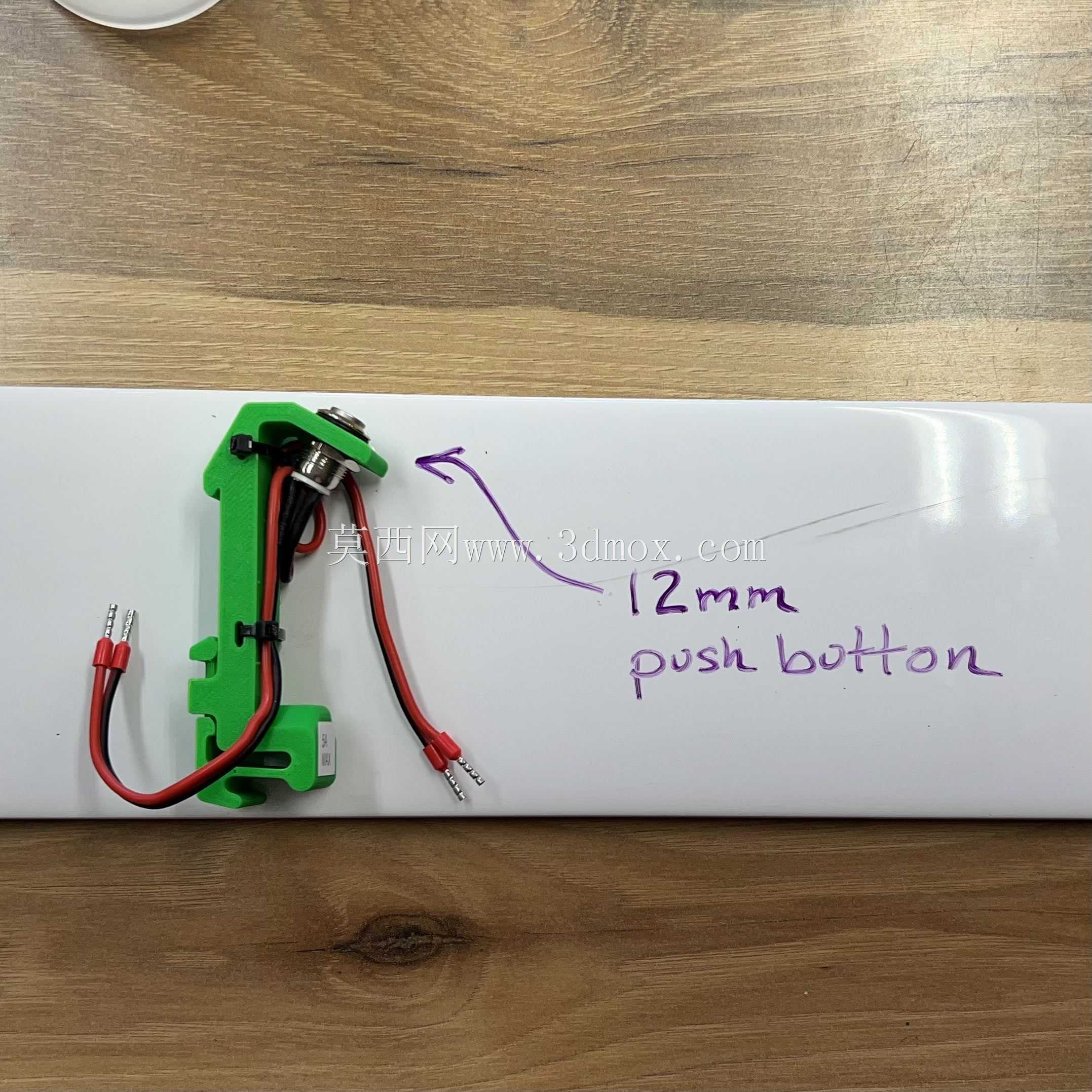

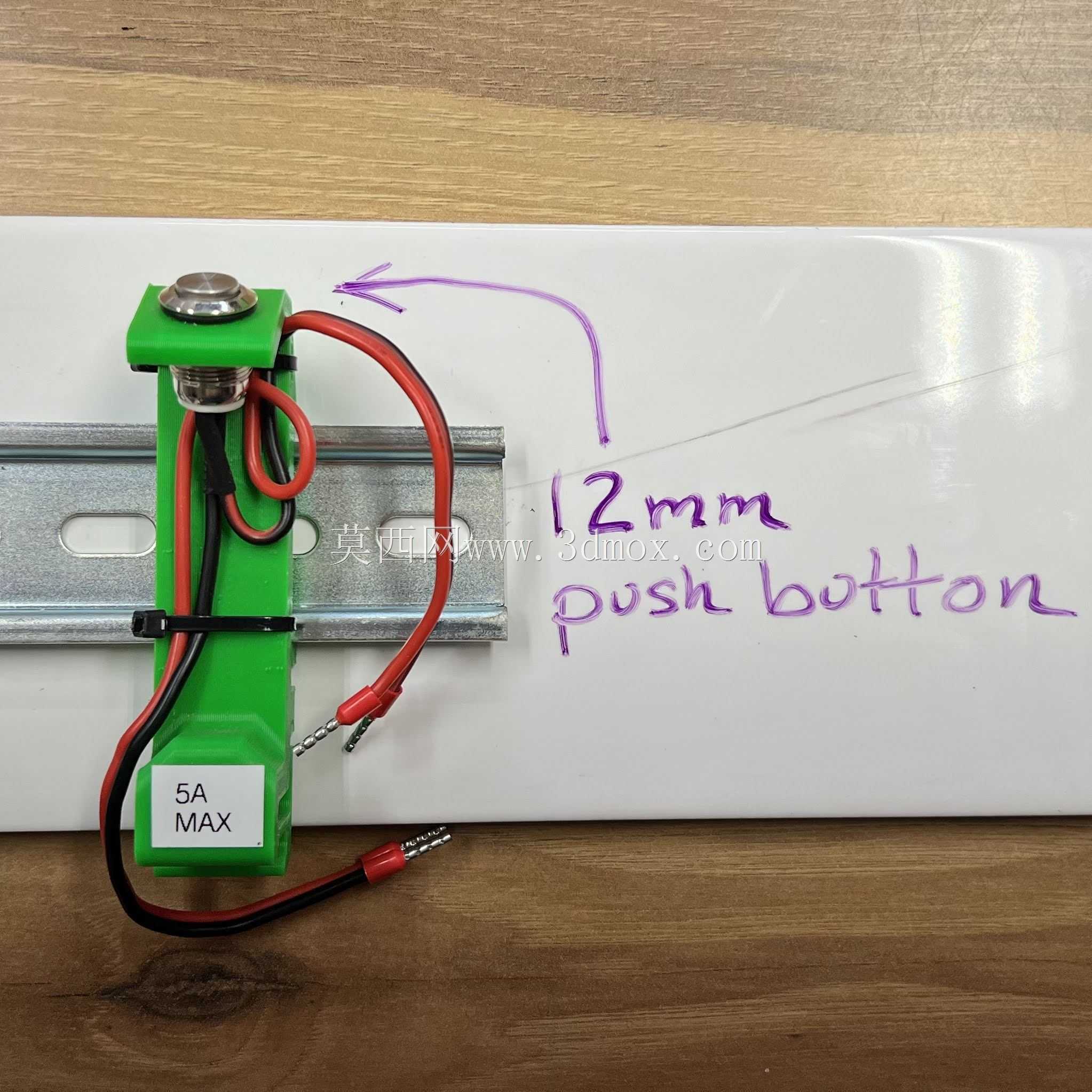

　　安装边界方面，整套支架适配标准35mm宽度的DIN导轨，也就是工业领域最常用的TS35导轨规格，导轨卡槽件的内槽尺寸严格匹配导轨的截面轮廓，卡入后横向窜动量控制在0.1mm以内，不会出现模块晃动的问题。面板安装座针对需要外露操作界面的电子模块设计，比如带显示屏、调节按钮的控制模块，座体预留了对应尺寸的窗口，模块装入后操作面刚好与座体表面齐平，既保证外观平整，也能对模块边缘起到防护作用，避免磕碰损坏。不同部件之间可以通过预留的拼接卡槽互相组合，比如将薄型安装板与导轨卡槽件拼接，就能实现大尺寸模块的导轨安装；将卡扣锁紧件与面板安装座组合，就能实现小型操作面板的快装固定。

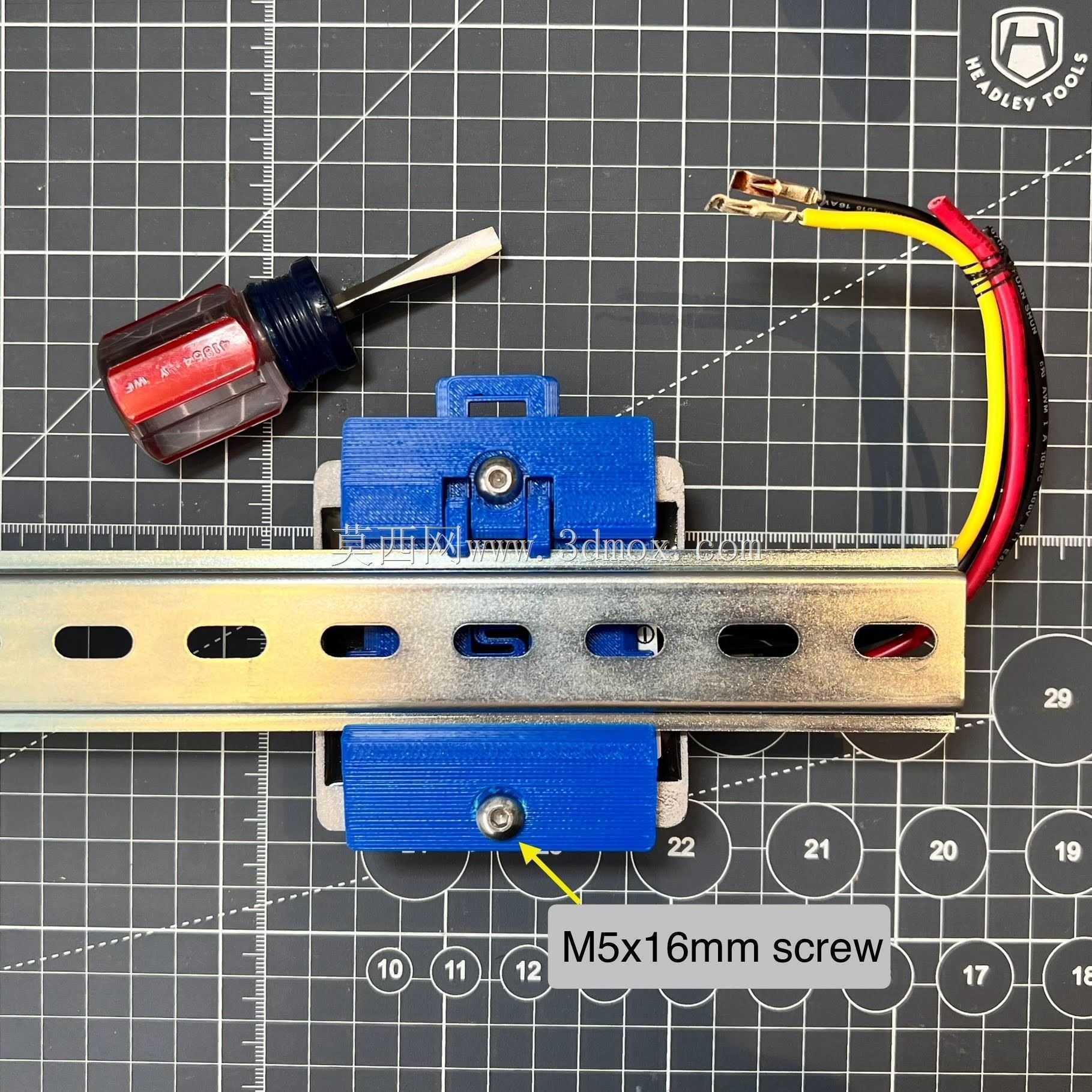

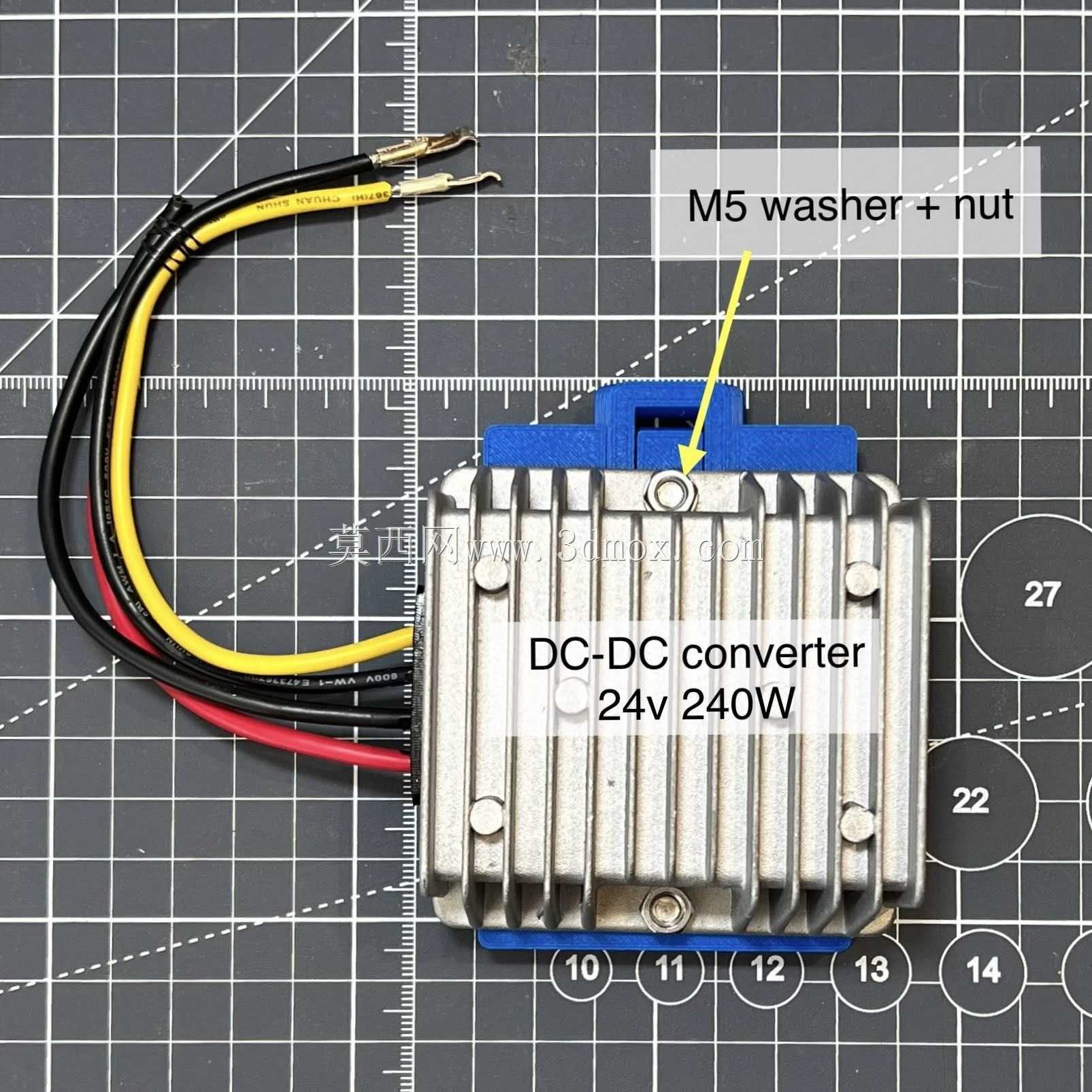

　　在移动机器人的应用场景下，比如SCUTTLE这类开源移动机器人平台，设备运行过程中会存在持续振动，这套支架的卡合结构设计了防脱倒扣，卡入导轨后倒扣会勾住导轨的卷边位置，即使在持续振动的工况下也不会出现松脱滑落的问题，安装板的孔位也兼容机器人平台上常用的传感模块、驱动板、电源模块的安装尺寸，不需要额外制作转接件就能完成装配。对于自定义安装需求，用户可以根据自己的模块尺寸调整参数，自定义安装孔的位置与孔径，适配特殊规格的电子设备，不需要从零开始设计导轨安装结构，大幅缩短原型开发的结构设计周期。

　　结构细节上，所有部件的棱边都做了R0.5的圆角处理，既避免3D打印时出现锐边翘曲，也能防止安装时划伤操作人员或者导线表皮；卡扣的解锁拨片做了防滑纹理设计，戴手套操作时也能顺利拨动解锁；导轨卡槽的入口处做了导向斜角，对准导轨后不需要完全对齐就能顺利滑入，降低对位难度。针对不同的安装载荷，用户可以通过调整打印填充率来改变支架的结构强度，安装重量较轻的传感模块时用20%填充率就能满足强度要求，安装较重的电源模块时可以将填充率提升到50%以上，保证结构刚性，不会出现变形下垂的问题。
