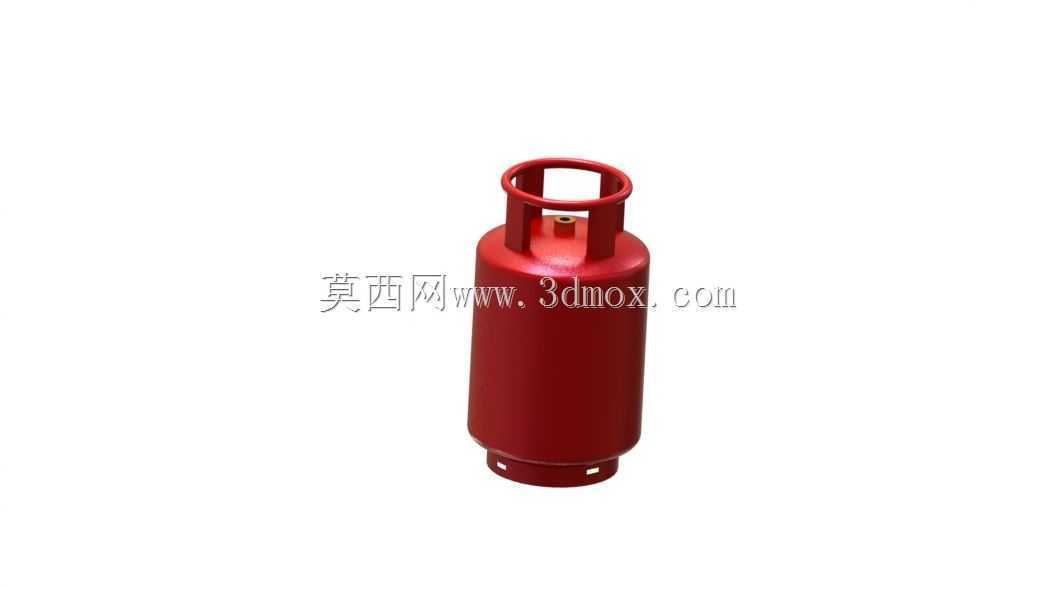

改进型液化石油气储运钢瓶结构设计

　　日常民用燃气配送、餐饮后厨供气、小型工业临时燃气供给场景中，液化石油气钢瓶是应用最广泛的承压储运载体，这类容器的结构合理性直接关系到充装、转运、使用全流程的安全可靠性。本次设计的改进型LPG钢瓶，针对传统钢瓶在长期周转使用中暴露的结构短板做了针对性优化，整体结构围绕承压可靠性、转运便捷性、使用耐久性三个核心维度展开。

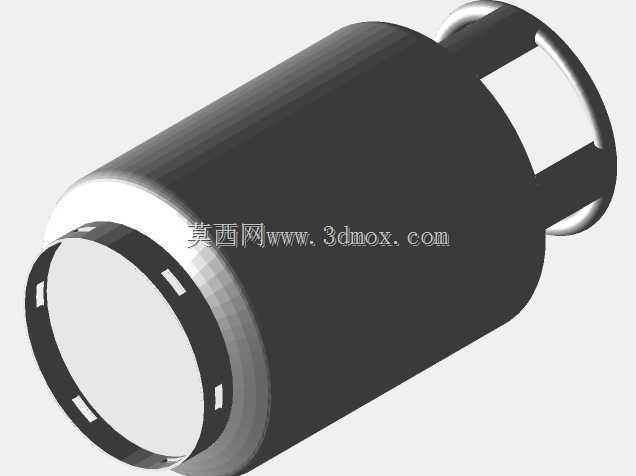

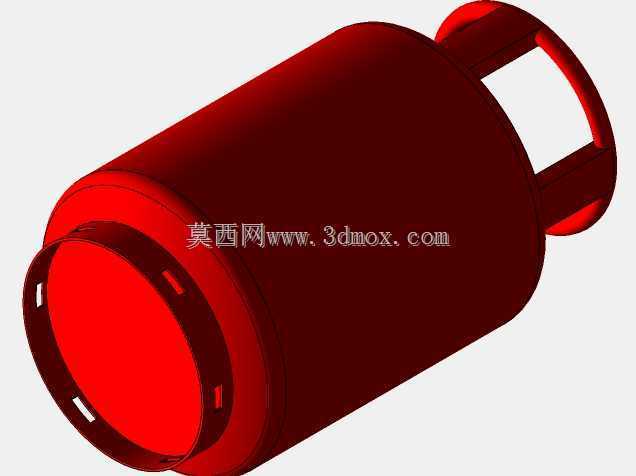

　　从结构设计逻辑来看，钢瓶主体采用上下封头拼焊结构，下封头采用带三个均匀分布支脚的碟形封头设计，支脚高度预留12mm的离地间隙，既可以避免瓶底直接接触地面造成的积水腐蚀，也能适配常规的钢瓶电子秤称重工位，支脚的分布角度经过校核，满液状态下单侧支脚承重冗余量达到2.3倍，即使在15度倾斜的非平整地面放置也不会发生侧翻。上封头集成了护罩结构，护罩采用一体化冲压成型的环形提手设计，提手内径预留110mm的操作空间，既可以满足单人手提转运的握持需求，也能适配叉车、专用钢瓶搬运车的叉取工位，护罩与上封头采用满焊连接，焊缝位置做了圆弧过渡处理，避免应力集中，同时护罩完全包裹瓶阀的安装区域，在钢瓶发生倾倒、碰撞时可以避免瓶阀受直接冲击造成燃气泄漏。

　　瓶身主体采用等直径圆柱形筒体，筒体壁厚经过水压试验校核，额定工作压力1.6MPa的工况下，筒体周向应力安全系数达到3.2倍，满足承压容器的强度要求。筒体与上下封头的连接环缝采用埋弧自动焊工艺，焊缝余高控制在0-1.5mm范围内，焊后整体做消除应力热处理，避免长期使用过程中焊缝位置出现应力腐蚀开裂。瓶身表面采用静电喷涂环氧树脂粉末涂层，涂层厚度控制在80-120μm，经过500小时中性盐雾试验无锈蚀，适配户外临时存放、潮湿后厨环境的使用需求。

　　在安装边界与适配性设计上，钢瓶总高度控制在720mm，筒体外径320mm，满液状态总重量控制在30kg以内，符合单人短途搬运的重量限值，同时可以适配市面上绝大多数家用燃气减压阀、商用中压阀的安装接口，瓶阀安装座采用标准的PZ27.8锥螺纹，螺纹精度满足密封要求，不需要额外加装密封垫即可实现可靠密封。钢瓶下封头的支脚分布圆直径为280mm，可以直接适配常规的钢瓶底座、固定式钢瓶支架的安装尺寸，不需要额外做转接结构。

　　针对传统钢瓶转运过程中容易出现的护罩变形、瓶底磨损问题，本次设计在护罩的环形提手位置增加了2mm的加强筋，提手截面采用圆弧过渡，避免握持时出现应力集中造成的护罩开裂；下封头的支脚底部做了卷边处理，增大与地面的接触面积，减少长期放置造成的支脚变形。同时瓶身中部预留了清晰的液位观察基准线位置，方便充装、使用过程中直观判断瓶内剩余气量，避免超量充装带来的安全隐患。

　　从实际使用场景的适配性来看，该钢瓶既可以满足居民家庭日常炊事供气的使用需求，也可以适配小型餐饮门店的猛火灶、蒸箱等设备的供气要求，在户外施工临时供气、应急救援供气场景中，其结构强度、抗碰撞性能也能满足复杂工况的使用要求。设计过程中充分考虑了钢瓶全生命周期的周转需求，从焊接工艺、表面处理、结构加强等多个维度提升产品的耐用性，减少周转过程中的维修、报废率，降低燃气运营端的综合使用成本。
