风力抑制式断路器风门结构设计方案

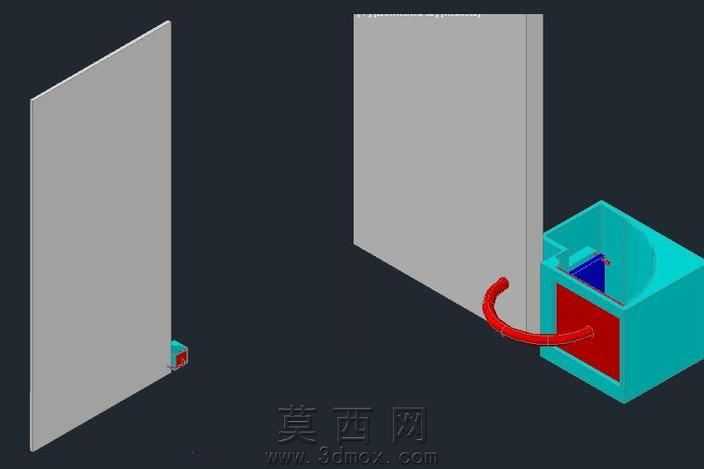

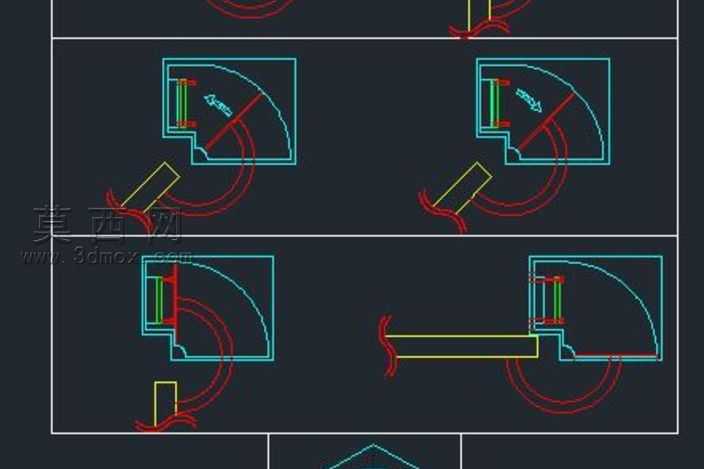

本作品为风力抑制式断路器风门的结构设计方案，采用AutoCAD完成二维结构图纸绘制，完整呈现了风门机构的四组核心工作状态视图，清晰标注了各部件的运动轨迹与装配关系。设计过程中首先围绕断路器防风误动的核心需求展开功能拆解，确定了双板联动的核心结构逻辑：整套风门仅向设备内部方向开放，第一门板配置旋转转轴结构，第二门板配置横向滑移导轨，二者通过联动压杆实现动作传递。建模阶段严格遵循低压电器的结构设计规范，对门板的旋转角度、滑移行程、复位弹簧的安装位置都做了精准的尺寸约束，通过轨迹线绘制完整模拟了风门的开闭全流程：当外部强风吹向门板时，第一门板受风压作用向内旋转，通过压力推动结构带动第二板关闭空气主流通路，大幅削弱气流的流通通道，避免外部风力持续作用导致风门异常开启；当断路器内部需要完成排气泄压动作时，第一门板旋转至另一侧限位位置后，会拨动第二板的锁止结构带动第二盘向后移动，打开更大的空气流通截面，保障内部气流顺畅排出，促进风门快速可靠关闭。整套机构的结构设计充分考虑了标准化适配需求，所有零部件均采用通用五金件规格，整体结构紧凑小巧，几乎不占用断路器内部额外安装空间，生产制造成本低廉，可适配不同规格的断路器产品风门改造，图纸中通过不同颜色的线条区分了固定结构件、运动部件、运动轨迹线、装配辅助线，清晰呈现了各部件的连接关系与动作逻辑，能够直接用于后续的三维模型转化与实物样机制作，为低压断路器的防风误动功能优化提供了可行的结构参考。
