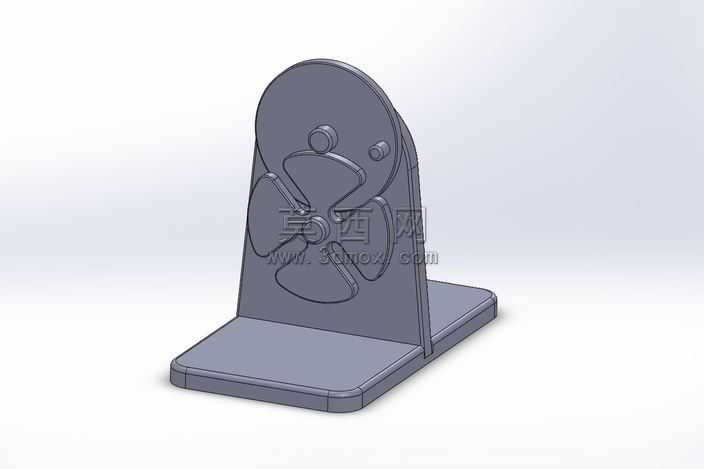

Maltezsky旋转运动简易机构三维设计

本作品为Maltezsky旋转运动简易机构的三维建模成果，建模过程依托三维机械设计软件完成，整体采用自底向上的建模思路，先拆分机构的各个组成构件，再逐一完成零件建模后进行装配约束，最终完成整体机构的搭建。首先针对底座构件进行建模，底座采用带圆角的矩形平板搭配垂直立板的结构，建模时先绘制底座的二维草图，通过拉伸凸台命令生成底座基体，对所有棱边添加等半径圆角特征，避免尖锐棱角的同时还原真实构件的工艺特征，立板与底座采用垂直配合约束，保证立板的安装垂直度，为上部旋转构件提供稳定的支撑基准。上部的旋转核心构件建模时，先绘制圆形端盖的轮廓草图，拉伸生成圆盘基体，在圆盘表面绘制类扇叶形的传动轮廓，通过拉伸切除与凸台命令完成盘面特征的构建，同时在盘面预留铰接安装位，用于连接传动构件，建模过程中对各个铰接孔添加同轴心约束，保证后续运动仿真时构件能够顺畅转动，无卡滞或干涉问题。材质设置方面，整体机构赋予哑光灰色工程塑料材质，调整材质的粗糙度与反光参数，模拟常见3D打印构件或教学演示用机构模型的质感，渲染时采用柔和的环境光搭配定向补光，清晰展现构件的轮廓特征与结构细节，避免阴影过重遮挡结构。装配过程中逐一验证各个构件的配合关系，确保旋转副的活动范围符合设计预期，该机构的核心设计思路是通过极简的构件组合实现稳定的旋转运动传递，整体结构无冗余零件，依靠构件间的铰接配合完成运动转换，可用于机械原理教学演示，直观展示简单旋转机构的运动逻辑，建模时严格控制各个零件的尺寸公差，保证装配后各运动部件之间留有合理的活动间隙，既不会因间隙过大出现运动松垮，也不会因间隙过小导致转动卡顿，最终完成的模型可直接用于运动仿真，直观呈现该机构的完整运动过程。
