细尖蓝色记号笔精细三维结构模型

　　日常工业设计手绘、装配现场标记、零件点位标注场景中，细尖记号笔是结构工程师、装配钳工、质检人员随身常备的标记工具，这款模型还原的是0.5mm级细尖蓝色记号笔的完整结构，完全匹配日常工位上高频使用的实物质感与尺寸边界。从实际使用场景出发，这类细尖记号笔常被用于钣金件划线标记、装配工序的点位确认、三维建模手绘草图的轮廓勾勒，甚至是电路板调试时的引脚标注，笔尖的出墨稳定性、笔身握持的防滑性、笔帽插拔的阻尼感，都会直接影响现场作业的效率，建模时没有做简化处理，完整还原了笔身三段式的装配结构。

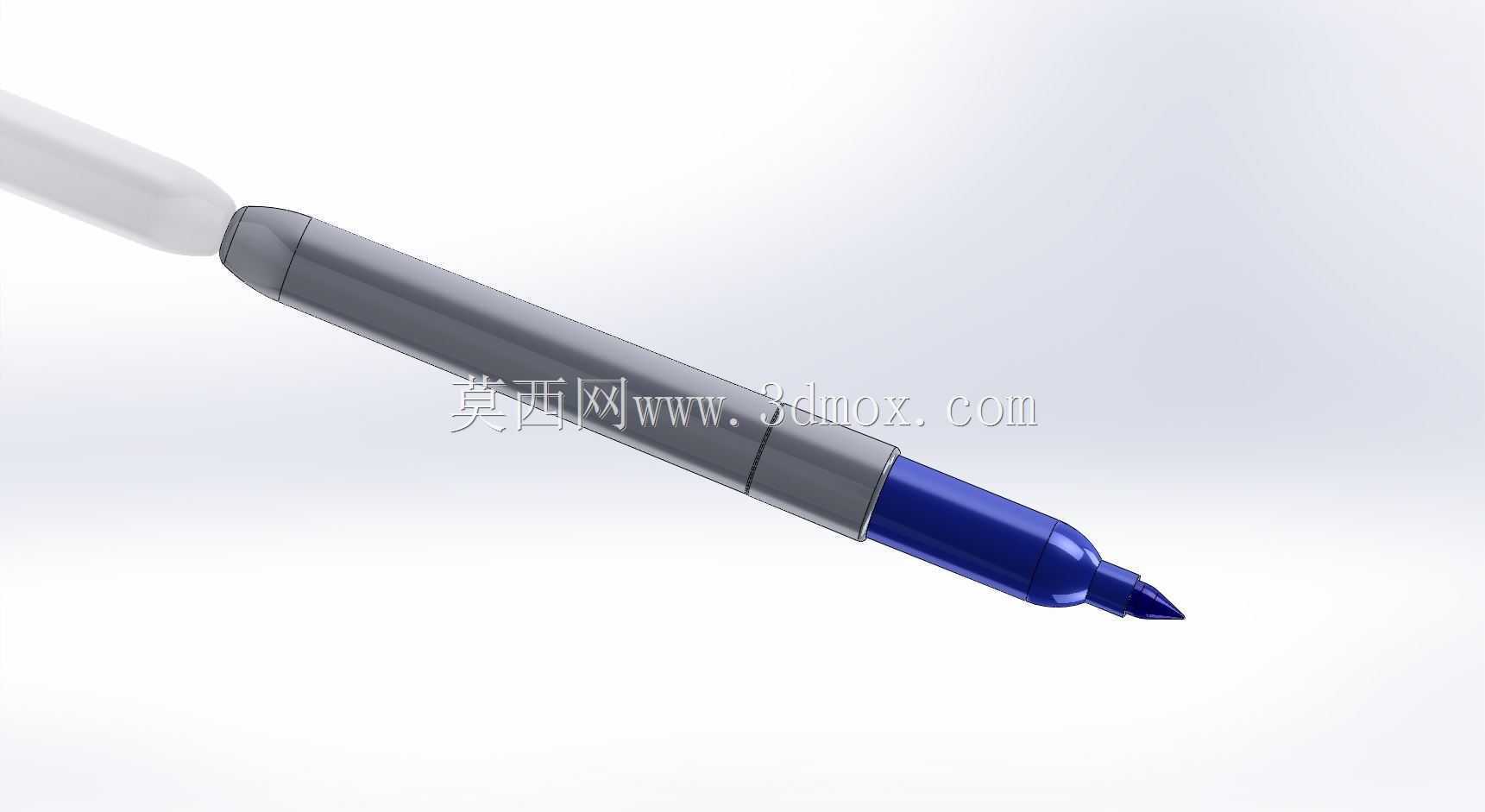

　　笔身整体采用圆柱渐变造型，握持段做了微收腰的弧度处理，直径控制在12mm，刚好适配成年人单手握持的尺寸边界，整笔长度控制在145mm，放入工装口袋不会突出过多造成剐蹭，笔帽与笔尾的对接结构做了卡扣限位，避免笔帽在口袋内脱落污染衣物。笔尖部分做了多段锥度过渡，最尖端的出墨部位直径仅0.5mm，能够满足狭小空间内的精细标记需求，比如在密集的螺丝孔位旁做装配序号标记，或是在PCB板上标注测试点位，都不会出现笔迹过粗覆盖相邻标识的问题。

　　建模过程中，先通过实物测绘获取各段的直径、长度参数，笔身的塑料外壳做了1.2mm的均匀壁厚，内部预留了笔芯储墨腔的安装空间，笔芯与笔身内壁的配合间隙控制在0.2mm，既可以保证笔芯顺畅装入，又不会出现笔芯在笔身内晃动的问题。笔尖的金属固定件与塑料笔身做了过盈配合的结构设计，配合长度8mm，能够保证日常插拔笔帽、书写受力时笔尖不会出现松动移位。笔帽内部做了密封胶圈的安装槽，胶圈压缩量控制在0.3mm，既可以保证笔尖密封防止墨水干涸，又不会出现笔帽插拔过紧的问题。从结构设计的角度看，这款模型没有做外观层面的夸张修饰，所有曲面过渡、结构分界都完全匹配量产实物的工艺特征，笔身的分模线位置设置在握持段的上下两侧，避开了手指握持的接触区域，避免长期使用时分模线的毛边造成握持不适感。笔尾的按压结构（如果是按动式）或者笔帽的夹持夹，都做了完整的结构还原，笔夹的弹力通过薄壁结构的形变实现，夹持厚度范围在0.5-3mm，可以稳定夹在工装笔记本、工作服口袋边缘，不会轻易脱落。

　　在工业设计方案验证阶段，这类文具的三维模型常被用于工位布局的人机工程仿真，模拟操作人员拿取记号笔、握持标记的动作路径，优化工具摆放的位置，减少作业过程中的动作浪费；也会被用于教学演示场景，展示薄壁塑料件的装配结构、过盈配合的设计要点，帮助初级结构工程师理解日常消费品中的结构设计逻辑。模型的曲面连续性全部达到G2级，笔身的哑光塑料质感、笔尖的半透明墨管、金属笔尖的光泽质感都做了对应的材质区分，渲染效果可以直接用于产品手册配图、工位工具摆放示意图的制作。需要注意的是，建模时特意还原了笔尖出墨部位的微小倒角，避免尖锐结构在仿真过程中出现网格畸变，所有装配部位的配合公差都按照实际量产的公差带设置，能够直接导入装配仿真软件做干涉检查、装配路径模拟，不需要额外做结构修复。
