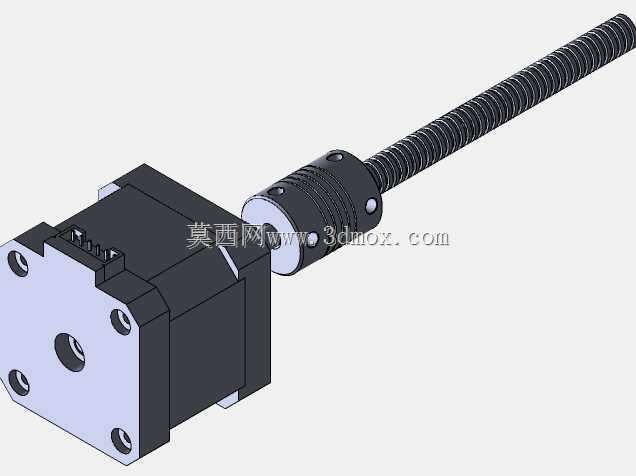

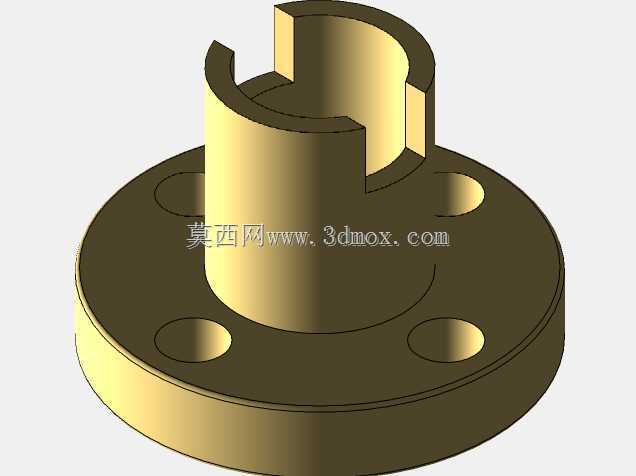

步进电机搭配弹性联轴器丝杠传动组件

　　在小型自动化设备的直线进给单元设计中，这类集成步进电机、弹性联轴器与丝杠的传动组合是非常常见的执行端结构，很多桌面级自动化工位、小型检测设备的滑台驱动、3D打印设备的轴向进给、小型点胶机的位移执行结构，都会采用这类直连式的传动方案，省去了同步带传动的张紧调整空间，也能在紧凑的安装空间内实现稳定的直线运动输出。

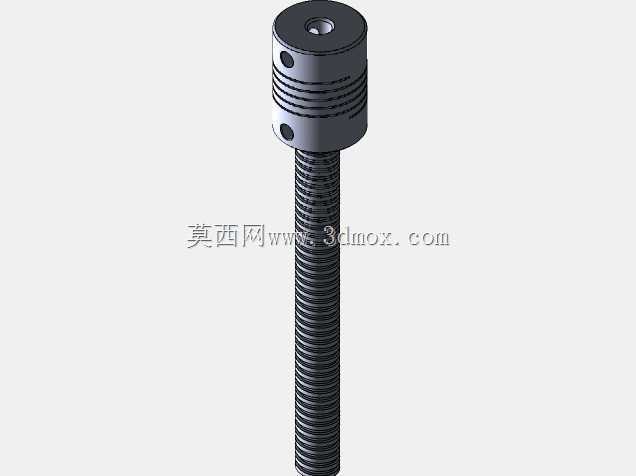

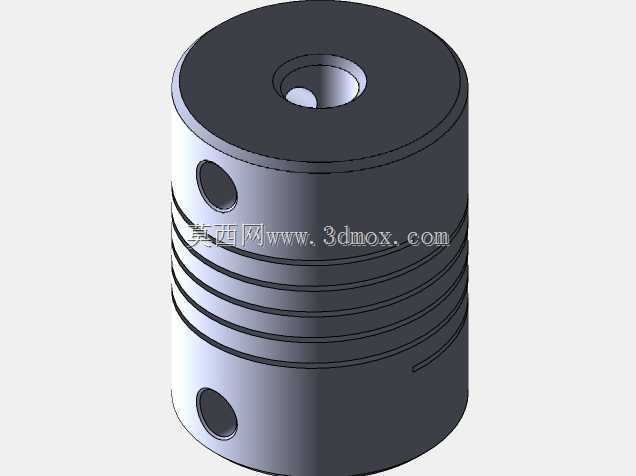

　　从结构设计的角度看，这套组件的核心设计逻辑是尽可能缩短传动链，将步进电机的旋转输出通过弹性联轴器直接传递给丝杠，转化为丝杠螺母的直线位移，没有额外的中间传动环节，传动回程间隙可以控制在很小的范围内，对于需要重复定位精度在0.1mm级别的小型工位来说，完全能够满足使用要求。弹性联轴器的存在是这套结构里很关键的缓冲补偿环节，实际装配过程中，步进电机的输出轴和丝杠的同轴度很难做到绝对零偏差，哪怕是0.1mm以内的径向偏差或者微小的角度偏斜，刚性直连都会导致电机轴承受额外的径向力，长时间运行会加剧电机轴承磨损，甚至出现电机堵转、丝杠憋弯的问题，而带弹性缓冲结构的联轴器可以通过自身的弹性变形吸收这部分安装偏差，同时还能缓冲步进电机启停瞬间的冲击振动，让丝杠的转动更平稳，减少传动过程中的异响。

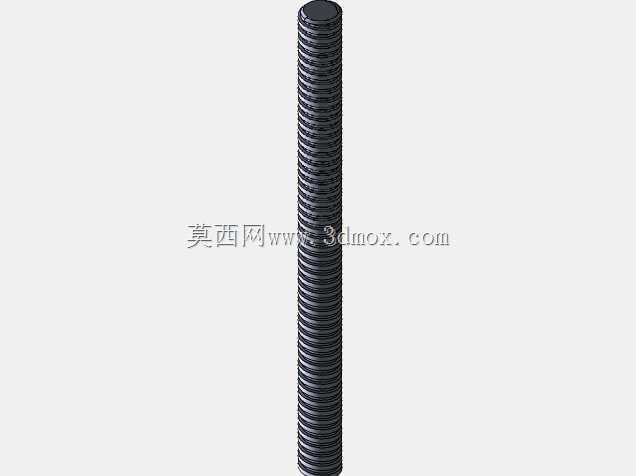

　　从安装边界来看，这套组件的安装基准是步进电机的前端法兰面，法兰上的四个安装孔位按照标准42步进电机的安装尺寸设计，孔位间距、安装孔的沉头深度都适配常规的M3安装螺丝，电机本体的截面尺寸是42mm见方，整体轴向长度从电机尾端到丝杠顶端可以根据实际行程需求调整，图中展示的结构里，联轴器的外径略大于电机输出轴直径，安装时需要注意在电机法兰和丝杠支撑端之间预留足够的避让空间，避免联轴器转动时和周边的安装钣金、传感器支架发生干涉。丝杠部分采用的是T型梯形丝杠，这类丝杠的导程通常在2mm到8mm之间可选，具备一定的自锁能力，在垂直安装的工况下，即使电机断电，丝杠螺母也不会因为负载自重出现下滑，不需要额外加装抱闸机构，非常适合小型升降工位、轻载推拉机构的使用场景。

　　在实际选型应用中，需要注意几个关键的匹配点：首先是联轴器的抱紧螺丝扭矩，安装时不能过度拧紧，否则会压伤电机轴和丝杠端的表面，导致后续拆卸困难，也不能拧得过松，否则传动过程中会出现打滑丢步的问题；其次是丝杠的支撑方式，图中展示的是悬臂式的丝杠结构，这种结构只适合行程较短、负载较轻的场景，如果行程超过100mm或者负载超过5kg，就需要在丝杠的末端加装支撑轴承座，避免丝杠转动时出现甩动，影响传动精度和运行平稳性。另外，这类直连结构的运行转速不能过高，因为步进电机本身的高速扭矩衰减比较明显，加上丝杠的临界转速限制，通常建议电机的运行转速控制在300转每分钟以内，换算成直线速度的话，搭配4mm导程的丝杠，直线进给速度在1.2m每分钟以内，完全可以满足大部分小型自动化设备的进给速度要求。

　　从结构建模的角度来说，这套组件的建模过程需要重点关注几个配合关系：电机输出轴和联轴器内孔的间隙配合、联轴器和丝杠端的同轴度约束、丝杠牙型的参数化建模要符合梯形螺纹的标准尺寸，避免后续生成工程图或者做运动仿真时出现配合错误。很多新手在建模这类传动组件时，容易忽略联轴器上的抱紧螺丝安装位、电机出线端的避让空间，导致实际装配时出现干涉，这套结构在设计时已经把这些细节都考虑在内，电机端的出线座位置、联轴器上的紧定螺丝孔位、丝杠的光轴端和螺纹段的过渡都做了合理的结构处理，直接导入装配体就可以用来做整体设备的布局校验，不需要再做额外的结构修改。

　　在日常的设备维护中，这类结构的保养也比较简单，只需要定期在丝杠的螺纹表面涂抹少量的润滑脂，减少螺纹之间的磨损，检查联轴器上的紧定螺丝是否有松动，电机安装法兰的固定螺丝是否紧固，就可以保证长时间的稳定运行，相比同步带传动需要定期调整张紧力、更换皮带的维护需求，这类直连丝杠结构的维护成本更低，运行可靠性更高，在轻载直线传动场景下的应用非常广泛。
