地面可调固定式钢丝绳电动葫芦结构设计

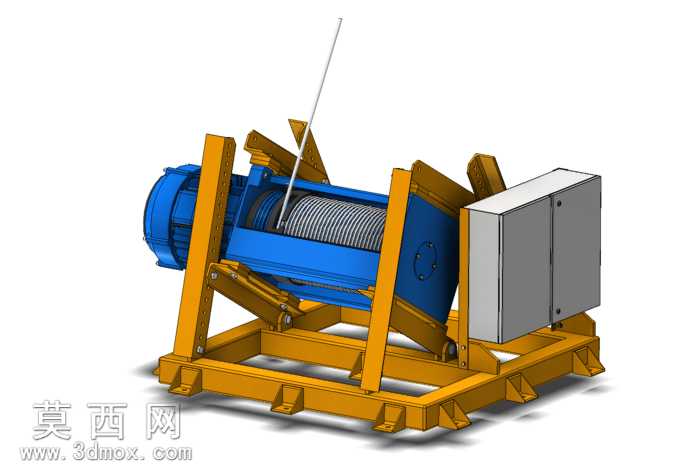

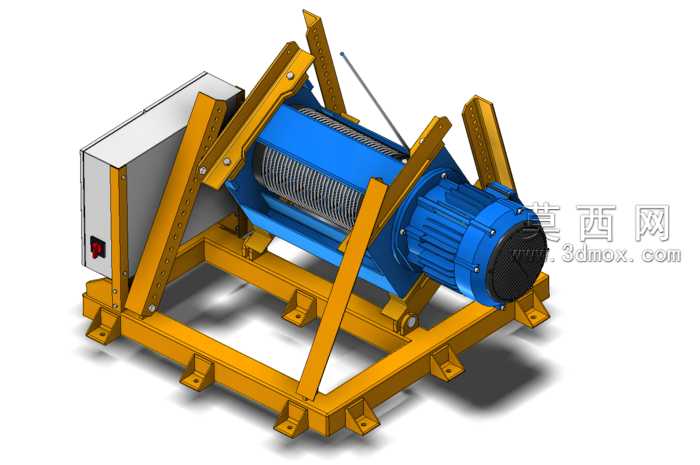

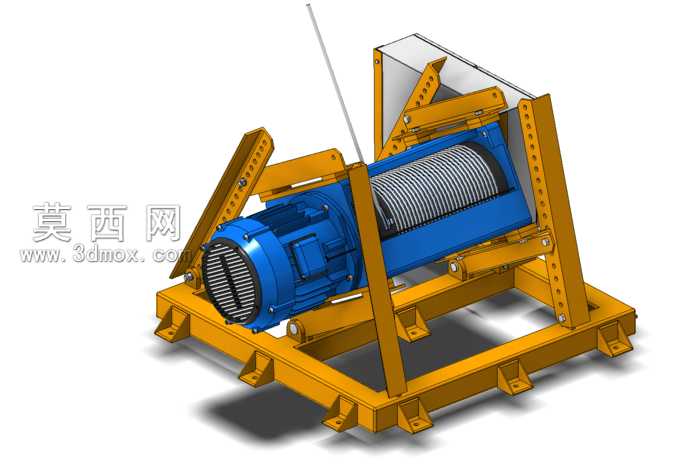

本作品为地面可调固定安装形式的钢丝绳电动葫芦三维建模成果，建模阶段严格遵循起重设备机械设计规范，先完成整体方案的参数化草绘布局，明确各部件的装配基准与运动干涉边界，再逐一对零部件进行精细化实体建模。渲染环节采用物理级材质系统，为驱动电机部件赋予哑光金属蓝的工业漆材质，还原电机壳体的铸造漆面质感与散热筋的细微肌理；卷筒部件做了钢丝绳缠绕的细节建模，每一圈钢丝绳都贴合卷筒绳槽排布，赋予镀锌钢丝绳的金属反光材质；支撑机架采用重型型钢焊接结构设计，赋予橙黄色工业防锈漆材质，同时做了焊接边角的细微倒角处理，还原真实焊接机架的工艺特征；底部安装座预留了地脚螺栓固定孔位，孔位周边做了加强筋结构建模，匹配地面固定安装的受力需求。结构设计上采用了特殊的可调角摆杆机构，可实现0-90度范围内的角绳辊调整，能够适配不同角度的起吊作业需求，机架的支撑臂采用多螺栓孔位的可调式连接设计，可根据安装场景调整支撑角度与安装高度，驱动端与卷筒之间采用同轴直连的传动布局，减少传动环节的功率损耗，卷筒两侧设置了防跳绳的挡边结构，避免钢丝绳作业过程中脱出绳槽引发安全隐患，整体底座采用框架式焊接结构，分散起吊作业时的载荷应力，保证设备满载作业时的结构稳定性。设计过程中优先考虑设备的工况适配性，针对地面固定安装的使用场景，强化了底座的抗倾覆结构设计，可调机构的锁紧部位做了防滑齿面的细节建模，保证角度调整后的锁紧可靠性，所有转动铰接部位都预留了润滑注油的结构位，方便后期设备的维护保养，整体建模完成后进行了全装配体的干涉检查，确保各活动部件在全角度调整范围内无运动干涉，各紧固件的规格选型符合重型起重设备的载荷标准，能够满足10吨额定载荷、200米起升高度的作业性能要求。
