挖泥船作业用起重机滑轮与轴结构设计

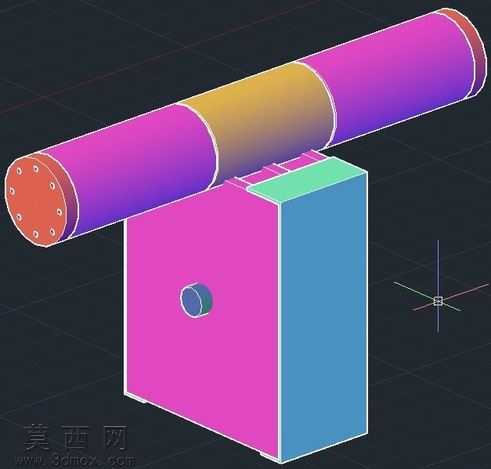

本作品为适配挖泥船作业场景设计的起重机滑轮与轴三维结构模型，建模阶段以工程实际装配逻辑为核心依据，先完成轴类主体的参数化搭建，依据滑轮承载扭矩、挖泥船作业时的交变载荷特性确定轴段直径梯度，不同轴段分别对应滑轮安装位、箱体支撑位、端盖固定位，轴端的法兰连接孔采用圆周阵列方式排布，保证与外部传动部件的连接同轴度。滑轮与轴的配合段严格按照过渡配合公差建模，还原实际装配时的过盈预紧逻辑，避免作业过程中滑轮出现径向窜动。支撑箱体采用分体式结构建模，分为主体承载腔与侧端封板，箱体上的轴孔与轴身支撑位做同轴度约束，侧面预留的观察孔位还原了实际设备的运维检修设计，箱体顶部的承托结构与轴身下方的支撑弧面做贴合约束，模拟实际承载时的受力接触状态。材质渲染阶段针对不同部件做区分处理，轴身采用渐变金属质感材质，体现不同轴段的加工工艺差异，端盖法兰采用红棕色金属漆材质还原防锈涂装效果，支撑箱体采用高饱和度的分色渲染，清晰区分主体结构与侧封板的装配边界，便于直观识别部件拆分关系。设计过程中充分考虑挖泥船作业的高湿、高载荷、多振动工况，轴身的台阶结构做了圆角过渡处理，避免应力集中，滑轮与轴的配合长度经过参数校核，保证在起吊挖泥机具时的承载稳定性，箱体的壁厚按照等强度原则设计，在保证结构刚度的前提下尽可能控制整体重量，适配船舶设备的减重需求。整体模型装配逻辑清晰，各部件的约束关系完全还原实际工程装配流程，可直接用于后续的工程出图、载荷仿真分析以及作业场景的装配模拟演示，为挖泥船起重部件的选型优化、结构改进提供直观的三维参考依据。
