简易直杆道闸出入口挡车结构

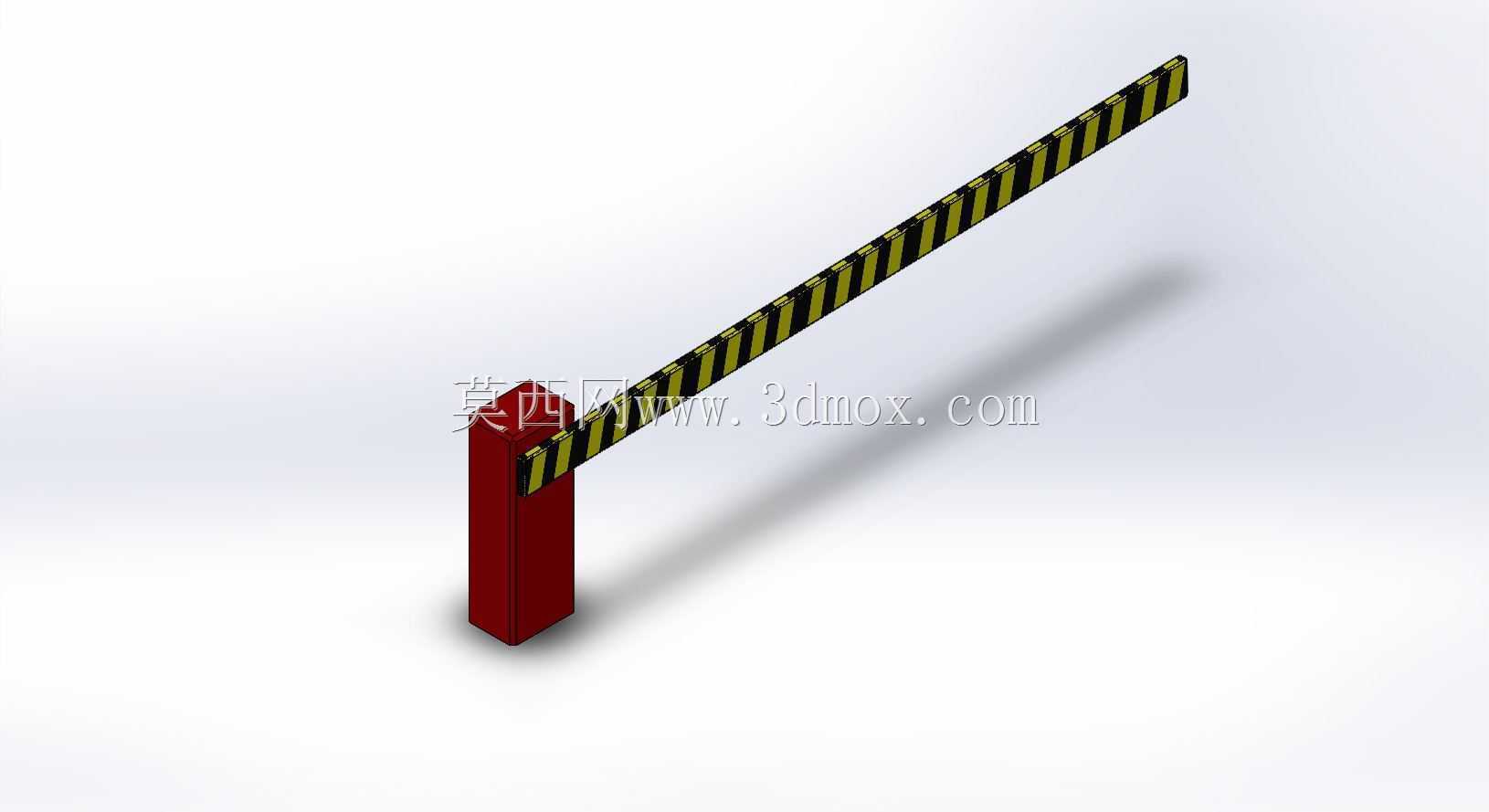

　　日常做园区、停车场出入口管控方案的时候，直杆道闸是最常被选用的基础设备，这类结构没有复杂的曲臂、栅栏杆冗余设计，整体结构件拆分简单，后期维护更换配件的成本极低，适配绝大多数地面停车场、园区次出入口、单位内部通道的管控需求。这次拆解建模的这款直杆道闸，整体结构仅分为三个独立装配单元，分别是立式主机箱体、起落挡杆、底部安装固定座，没有多余的传动外露部件，装配逻辑清晰，做结构验证的时候可以快速拆分检查各部件的干涉情况。

　　从实际应用场景来看，这类简易直杆道闸通常用在通行宽度3到4米的通道口，比如小区地面非机动车与机动车混行的次入口、工业园区内部的车间连通通道、露天停车场的临时出入口，这类场景不需要太复杂的拦挡结构，只要能实现抬杆放行、落杆拦挡的基础功能即可，过于复杂的道闸结构反而会提升后期的故障概率。设计的时候首先要考虑安装边界，主机箱体的底部固定座需要预留至少400*400mm的混凝土浇筑基础，预埋固定螺栓的深度不能低于150mm，避免长期起落杆的震动导致箱体倾斜，挡杆抬起到竖直状态的时候，最高点距离地面的高度要控制在2.2米以上，保证常规高度的货运车辆、消防车辆能够顺利通行，不会出现刮蹭顶梁的问题。

　　结构设计上，主机箱体采用立式矩形立柱结构，外壳做了圆角过渡处理，避免尖锐边角磕碰过往行人和车辆，内部预留足够的空间安装传动组件、控制模块，箱体侧面预留检修口，不用整体拆卸外壳就能完成日常的部件检修和调试。挡杆采用铝合金空心型材制作，表面贴黄黑相间的警示反光条，在光线不足的夜间也能让驾驶人员清晰识别杆体位置，避免撞杆事故，杆体和主机输出轴的连接位置做了快拆结构，要是杆体被意外撞弯，不需要拆解主机内部结构，就能快速更换新的挡杆，大幅缩短维修时长。

　　建模过程中特意简化了非核心的结构细节，没有把内部的电路板、接线端子这类对结构验证没有帮助的细碎零件做进模型里，保留核心的三个装配单元，方便设计人员快速调整杆体长度、箱体高度参数，适配不同宽度的通道场景。比如遇到通道宽度只有3米的情况，可以直接缩短挡杆长度，不需要重新调整主机箱体的结构参数，要是通道宽度达到4.5米，只需要在挡杆末端加装一个支撑立柱，就能避免长杆长期起落出现下垂变形的问题。

　　实际落地使用的时候，这类道闸的起落速度通常控制在3到6秒，不会因为抬杆太慢造成通道口拥堵，落杆的时候自带压力波感应或者地感检测，有车辆或者行人停在杆下的时候会自动抬杆，避免砸车砸人。和曲臂道闸、栅栏杆道闸相比，这种简易直杆结构的风阻更小，在沿海多风的地区使用也不容易被大风吹得杆体晃动，长期使用的结构稳定性更好。做安装排布的时候还要注意，主机箱体要安装在车辆驶来方向的右侧，距离通道边缘至少300mm的距离，避免车辆转弯的时候刮蹭到箱体，挡杆落下的时候要和地面保持80到100mm的间隙，不能直接摩擦地面，不然长期起落会磨损杆体底部的反光条，也会增大传动机构的负载。

　　很多刚接触出入口设备设计的人员，容易忽略挡杆的平衡配重问题，建模的时候也要把这个因素考虑进去，主机内部的配重块要和挡杆的重量匹配，保证传动电机在抬杆和落杆的时候受力均匀，不会出现单侧负载过大导致电机过早烧坏的问题。这款简化结构的道闸模型，把配重结构集成在主机箱体内部，没有外露的配重摆臂，整体外观更简洁，也避免外露部件夹伤过往人员的安全隐患。
