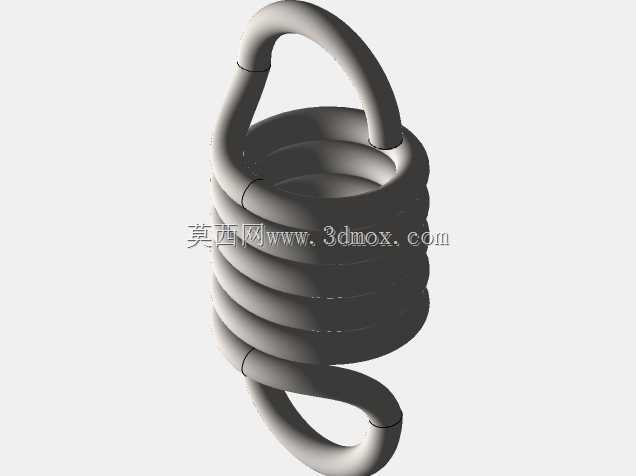

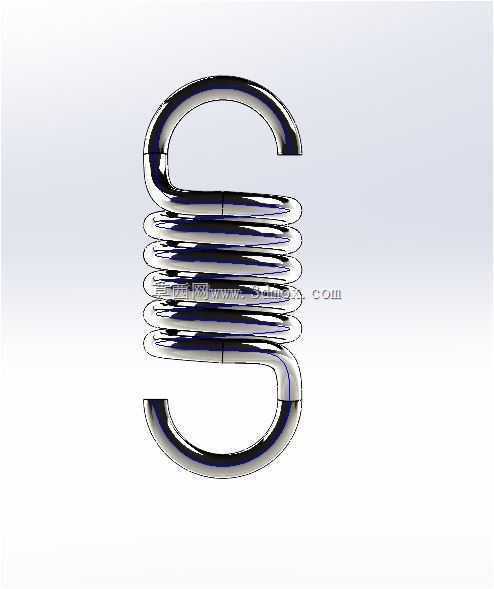

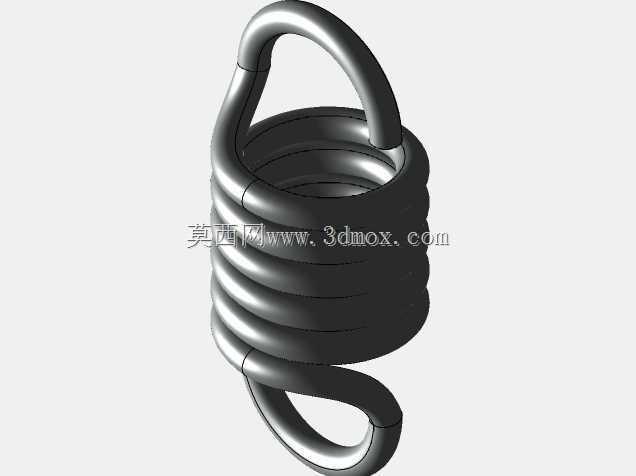

定制双钩拉伸弹簧结构设计

　　在各类需要提供复位拉力、张紧作用力的机械结构中，双钩拉伸弹簧是应用范围极广的弹性储能零件，小到低压电器内部的触点复位结构，大到工业输送设备的张紧机构、电源变压器内部的接线端子拉紧结构，都能见到这类零件的身影。不同于普通无挂钩的压缩弹簧，拉伸弹簧在自由状态下各圈簧丝是紧密贴合的，只有承受外部拉力时才会产生反向的收缩弹力，这种零间隙的圈间结构让它在有限的安装空间里能提供更长的拉伸行程，同时双钩的端部结构省去了额外的连接座加工，能直接挂接在对应的安装销轴、挂孔上，大幅降低装配环节的零件数量与工时成本。

　　做这类弹簧的三维建模时，首先要明确实际工况下的拉力需求，这直接决定簧丝直径、弹簧中径、有效圈数的核心参数匹配。很多新手建模时容易忽略端部挂钩的应力集中问题，直接把挂钩和簧圈做直角过渡，实际使用中很容易在挂钩根部出现断裂失效——正确的设计思路是在挂钩与有效圈的衔接位置做平滑的圆弧过渡，过渡圆弧的半径不能小于簧丝直径的1.5倍，同时挂钩的弯曲成型半径也要匹配挂接销轴的直径，通常挂钩内圈直径要比配套销轴大0.5-1mm，既保证装配时能顺利挂入，又不会因为间隙过大导致工作时出现晃动冲击。

　　从安装边界来看，这类双钩拉伸弹簧的安装尺寸需要核算两个状态：自由状态下两挂钩内侧的距离是安装时的最小空间长度，而拉伸到最大工作行程时的两钩中心距则是安装位需要预留的最大拉伸空间，不能只看自由长度就预留安装位，否则弹簧拉伸到工作长度时会出现结构干涉。另外簧圈的外径尺寸也要和周边的结构件留出至少2mm的径向间隙，避免弹簧工作时出现径向晃动摩擦周边零件，长期磨损导致簧丝断裂。

　　在电源变压器这类电子电工设备里使用的双钩拉伸弹簧，通常承担的是接线端子的拉紧、分接开关的复位作用，这类场景对弹簧的抗疲劳性能要求更高，因为设备长期通电运行时会存在持续的微振动，弹簧需要在长期小幅拉伸的状态下保持弹力稳定，不能出现应力松弛导致的拉力下降，所以建模时还要考虑簧丝的旋向，通常和配套安装结构的受力方向匹配，避免拉伸时出现额外的扭转应力。很多人做弹簧建模时只会画螺旋扫掠的主体部分，忽略挂钩处的成型角度，实际生产中挂钩的开口方向、相对角度是直接影响装配的关键参数，如果两个挂钩的相对角度偏差超过5度，安装时就会出现弹簧扭转别劲的问题，大幅缩短使用寿命。

　　从功能特性来说，双钩结构的拉伸弹簧相比单钩或者其他端部结构的拉伸弹簧，两端的受力点更对称，拉伸时的弹力输出更线性，不会出现偏载导致的簧圈歪斜，这也是它在各类张紧、复位场景被广泛使用的核心原因。建模过程中要注意有效圈数和支撑圈的区分，拉伸弹簧的有效圈是参与变形的部分，两端挂钩连接的位置属于非有效圈，计算刚度时不能把这部分圈数算进去，否则理论计算的弹力值和实际测试值会出现明显偏差。另外在做装配验证时，要模拟弹簧从自由状态到最大工作拉伸长度的全行程运动，检查挂钩在整个行程中会不会和周边的线槽、结构筋位出现剐蹭，尤其是在变压器内部这类布线密集的场景里，弹簧剐蹭导线很容易造成绝缘层破损引发安全隐患。

　　不同应用场景下的双钩拉伸弹簧，端部挂钩的形式也会有细微区别，比如用于轻载复位场景的弹簧可以做半圆钩，重载张紧场景的挂钩则需要做整圆收口的结构，避免大拉力下挂钩出现开口变形脱开。建模时要根据实际受力大小调整挂钩的收口角度，重载场景下挂钩的开口间隙要小于簧丝直径的四分之一，保证受拉时不会从挂接销轴上脱出。很多结构设计人员选型弹簧时只看刚度和长度参数，忽略挂钩的结构形式，最后装配时才发现挂钩挂不进去或者容易脱开，不得不临时修改结构，反而耽误项目进度。
