分料托盘搭配透明漏斗实用器具设计

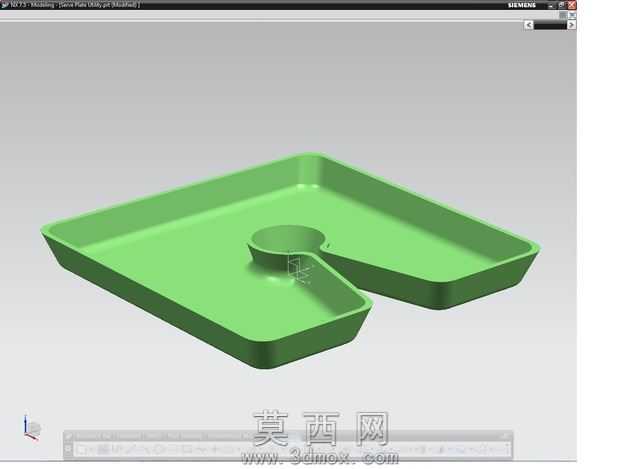

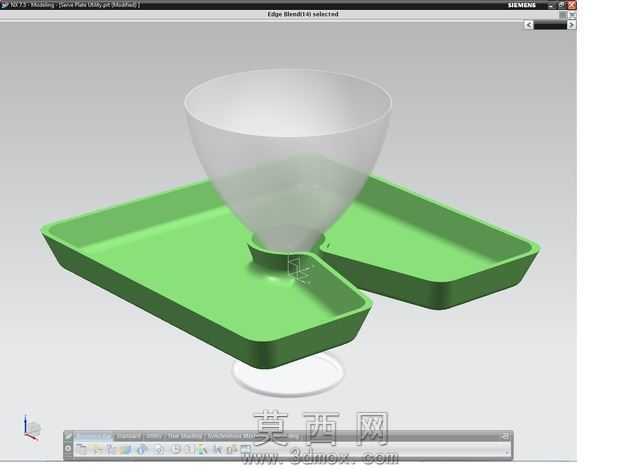

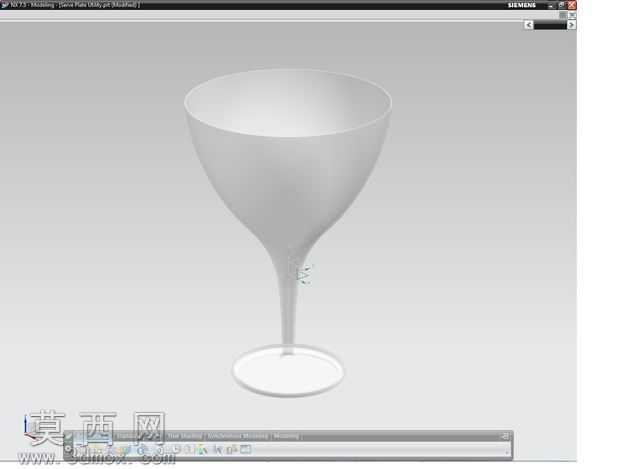

本作品为分料托盘搭配透明漏斗的实用器具三维建模成果，建模过程依托三维设计软件完成，整体采用自下而上的建模思路，先分别构建漏斗与双托盘的独立结构，再完成装配定位与干涉检查。首先进行漏斗部分的建模：漏斗采用上宽下窄的倒圆台结构，上部为大口径敞口设计，方便物料倾倒注入，下部收窄为圆柱形出料口，出料口与托盘衔接处做了圆角过渡处理，避免物料残留卡滞；漏斗材质设置为半透明磨砂质感，既可以清晰观察内部物料的存量与流动状态，又避免全透明材质的廉价感，材质参数调整了折射度与粗糙度，模拟日常使用的食品级塑料或玻璃质感。接下来是双托盘部分的建模：托盘采用一体化的连体双槽结构，两个矩形槽体通过中间的连接段衔接，槽体边缘做了外翻的加厚卷边设计，提升托盘整体的结构强度，避免搬运过程中发生形变；槽体内部底面设置了微小的倾斜坡度，方便漏斗流出的物料向槽内均匀分散，不会堆积在出料口正下方；托盘材质设置为哑光绿色硬质塑料质感，调整了漫反射与高光参数，模拟食品级PP塑料的触感与视觉效果，表面做了细微的磨砂纹理处理，避免使用过程中留下明显划痕。装配阶段将漏斗的出料口精准定位在两个托盘槽体的衔接位置上方，确保物料流出后可以均匀分流到两个槽体内，同时对所有衔接位置做了间隙检查，避免出现结构干涉。渲染阶段采用柔和的室内漫反射光源，搭配浅灰色背景，突出器具本身的结构与材质质感，多角度调整视角展现漏斗与托盘的配合关系，清晰呈现分流功能的实现逻辑。整个设计围绕实用分流的使用需求展开，结构简洁无冗余部件，既可以用于餐饮场景的酒水、小食分流，也可用于小型加工场景的颗粒物料分装，所有边角都做了圆角钝化处理，避免使用过程中划伤使用者，兼顾实用性与安全性。
