家用空气巡逻控制器外壳结构设计

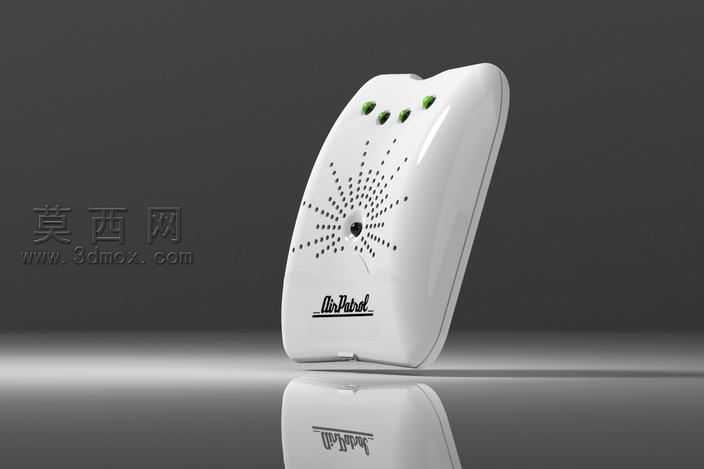

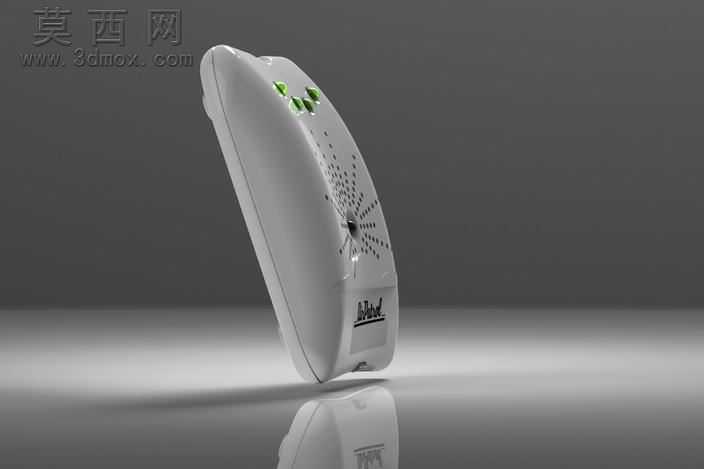

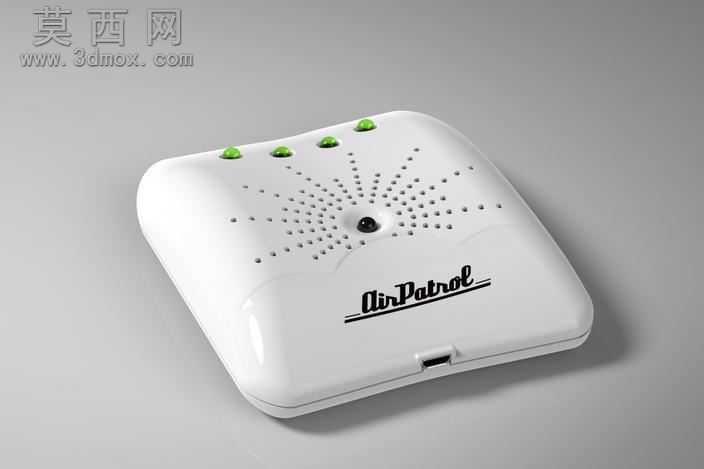

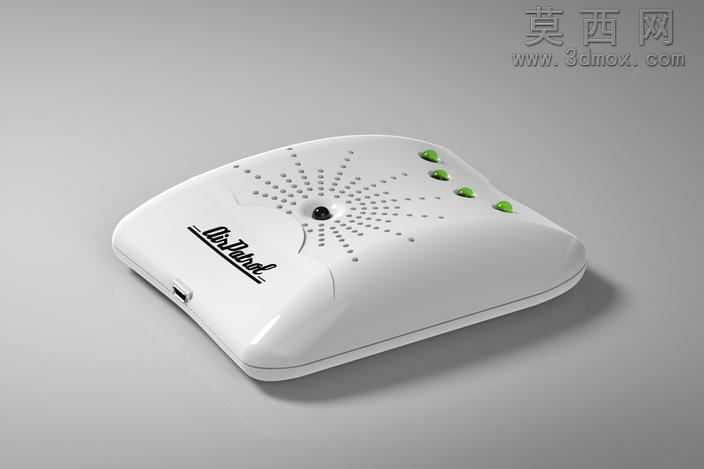

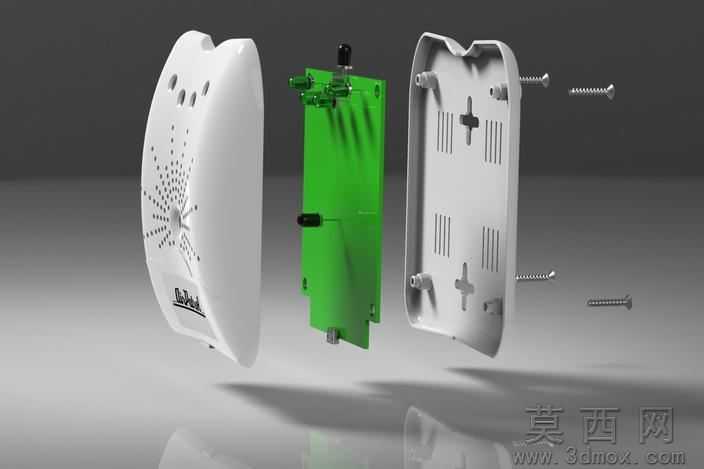

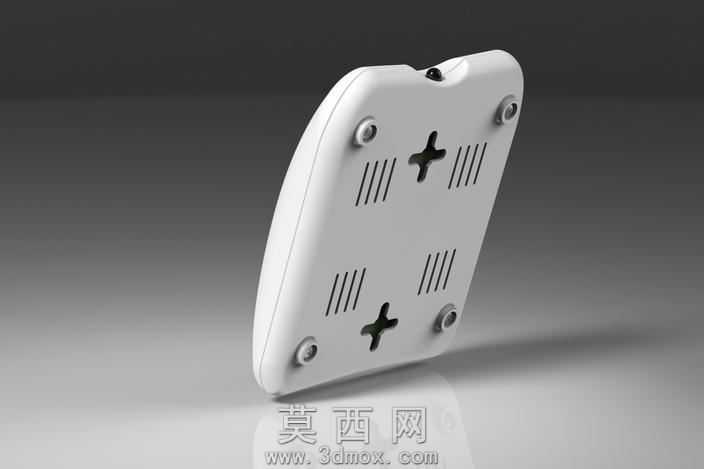

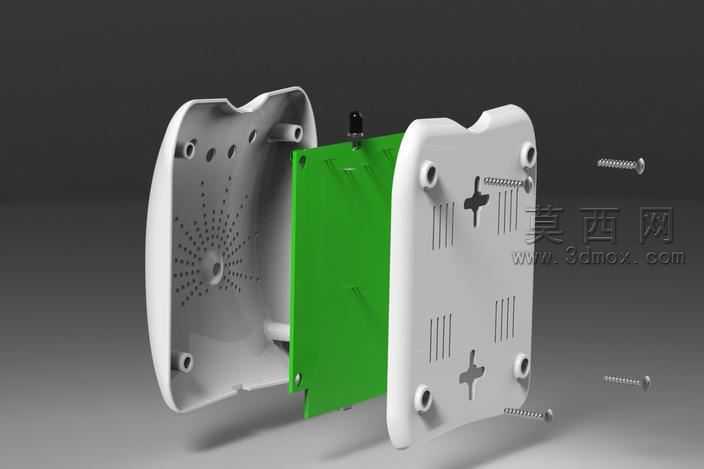

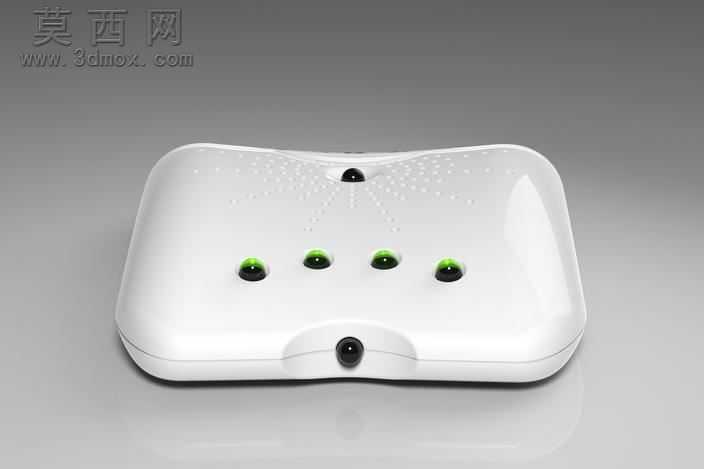

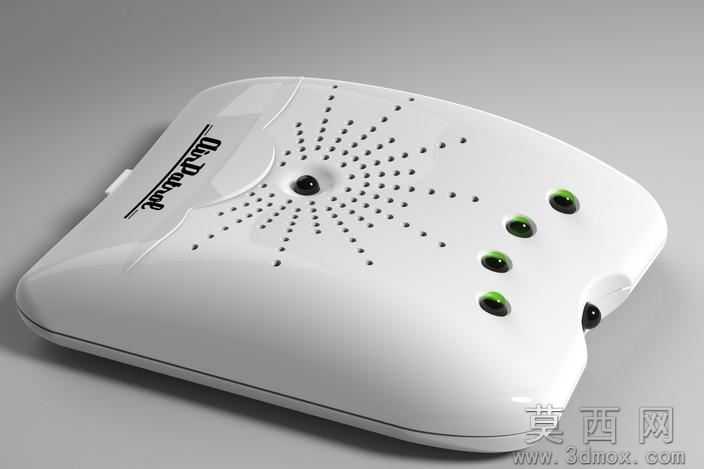

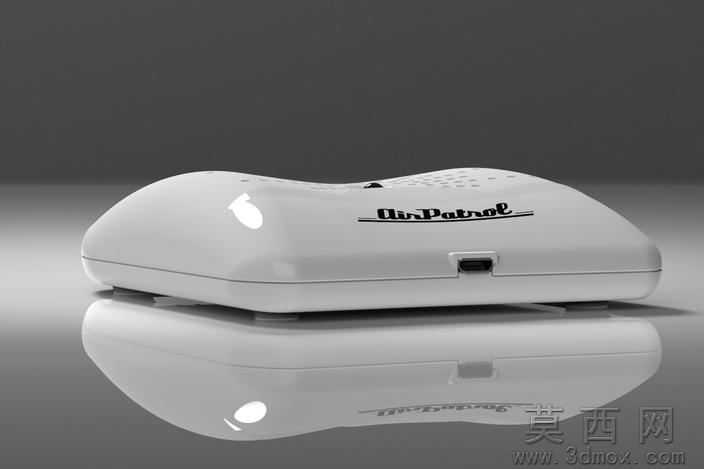

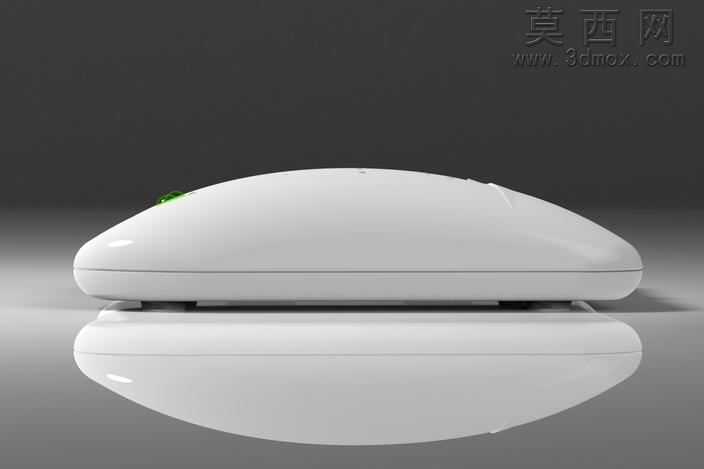

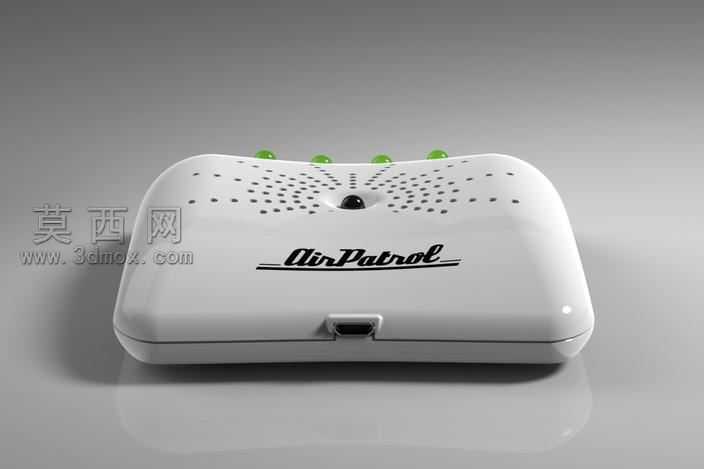

本作品为家用空气巡逻控制器的外观结构三维设计，整体采用流畅的一体化曲面造型，在三维建模阶段优先通过样条曲线勾勒产品的外轮廓边界，以四边面拓扑构建主体壳体的基础曲面，通过曲率连续的曲面过渡处理壳体边缘的圆角衔接，避免出现生硬的棱角，让产品握持与摆放时都具备柔和的视觉与触感体验。建模过程中对壳体的分模线做了隐藏式处理，将上下壳的拼接缝隙设置在产品侧方的视觉盲区，保证产品正面外观的完整性。正面区域设计了放射状的出声孔阵列，以中心指示灯为原点做渐变式的孔位排布，孔位直径从中心向外逐步收窄，既满足内部蜂鸣器的出声传播需求，也形成了具有辨识度的装饰纹理，孔位建模时采用阵列特征配合布尔运算完成，保证所有孔位的间距均匀、边缘光滑无毛刺。壳体上方排布了四颗状态指示灯，每颗指示灯的位置都做了下沉式的定位槽设计，既可以固定内部的LED灯珠，也能在外观上形成清晰的功能分区，方便用户识别设备的运行状态。壳体侧方预留了标准USB供电接口的开孔，开孔位置做了内凹的导向斜面，方便用户插拔数据线时能够快速对位，同时避免接口边缘长期使用出现磨损掉漆的问题。材质渲染阶段，主体壳体选用哑光白色ABS塑料材质，调整材质的粗糙度参数模拟细腻的磨砂质感，避免光面塑料容易残留指纹的问题，指示灯部分采用半透明的PC材质，添加轻微的自发光效果模拟灯珠点亮时的柔和光晕，出声孔区域做了轻微的内凹阴影处理，强化产品的层次感。设计过程中充分考虑了内部元器件的排布空间，壳体内部预留了主控电路板、蜂鸣器、传感器模块的安装柱位与卡扣结构，所有内部结构的壁厚保持均匀一致，避免注塑生产时出现缩水、变形等问题，同时卡扣的位置与数量经过合理排布，保证上下壳装配后连接稳固，无需额外螺丝固定也能满足日常使用的结构强度。整体设计兼顾了外观的美观度与生产落地的可行性，曲面造型符合当下消费电子产品的审美趋势，细节处的结构设计充分考虑了用户的使用习惯与生产工艺的要求。
