多接口定位管道支架三维设计作品

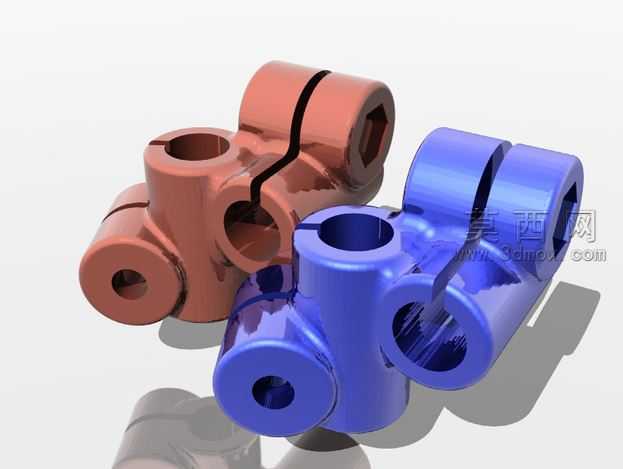

本作品为多接口定位管道支架，采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循机械零件的尺寸配合逻辑，对每一处安装孔位、夹紧槽、对接接口都做了精准的尺寸约束，确保各结构特征可直接适配后续的加工生产需求。渲染阶段采用哑光金属材质表现支架主体，分别赋予红铜色与蓝色两种差异化材质效果，既清晰区分了同结构的两个不同版本支架，也通过材质的光影反射效果直观展现出零件的曲面过渡、棱角细节与壁厚分布，让整体结构的视觉呈现更具真实感。从结构设计来看，支架主体集成了多组不同规格的管路对接孔位，侧面开设的弹性夹紧槽可通过紧固件实现管路的锁紧固定，顶端预留的扩展接口能够完成多组管路的串联组装，侧面附带的凸台结构可实现挂载凸轮等附属配件的安装需求，整体结构紧凑，在有限的体积内整合了管路对接、夹紧固定、扩展挂载三类核心功能，无需额外加装转接件即可完成多管路的定位排布。设计思路围绕管路安装的实际使用场景展开，针对管路排布中常见的多管对齐、固定不稳、扩展不便等问题，将多个功能接口集成在单一支架主体上，两个版本的支架可分别适配不同的安装面需求，既可以安装在平面基面完成单组管路的固定，也可以通过顶端接口实现多管之间的串联对接，适配9毫米规格管路的安装需求，同时预留的凸台结构也为后续加装功能配件留出了安装空间，整体结构无冗余设计，所有特征都服务于管路固定与扩展的核心功能，各孔位的同轴度、夹紧槽的开合间隙都经过建模阶段的模拟校验，确保实际使用时的装配顺畅度与固定可靠性。
