DINISO10243标准压缩弹簧参数化三维模型

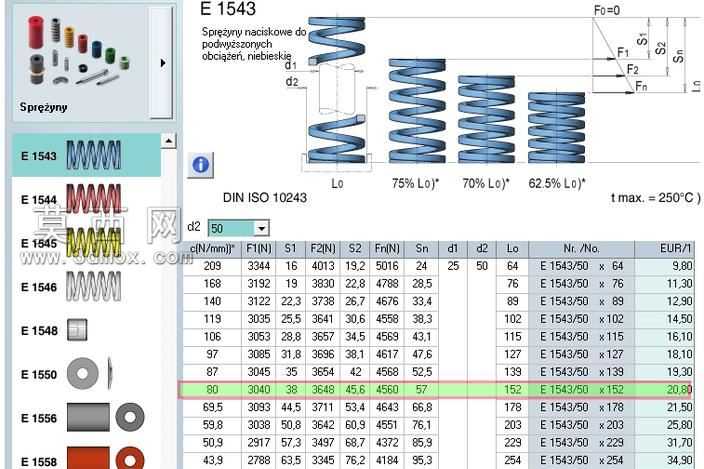

本作品为符合DIN ISO 10243标准的系列化压缩弹簧三维参数化模型，建模过程严格遵循标准给定的尺寸规范与性能参数，采用三维建模软件的参数化驱动功能搭建模型骨架，将弹簧线径d2、中径D、自由长度Lo、有效圈数等核心尺寸与参数表中的数值一一绑定，实现同系列不同规格弹簧的快速切换与生成。模型构建时重点还原了压缩弹簧的端部并紧磨平结构，确保端部支撑圈的贴合角度、磨平长度完全符合标准要求，避免常规弹簧建模中端部结构失真导致的装配干涉问题。材质设置上针对该系列蓝色弹簧的应用场景，赋予其对应合金弹簧钢的材质属性，渲染阶段调整金属粗糙度、反光度参数，还原弹簧表面经喷塑处理后的哑光蓝色质感，同时搭配半透明的力学示意标注，清晰展示弹簧从自由长度到75%、70%、62.5%压缩行程下的形态变化，以及对应载荷F1、F2、Fn的受力方向与作用点。结构设计层面完整梳理了标准参数表中的刚度、额定载荷、最大压缩量等性能参数与几何尺寸的对应关系，每一个规格的模型都匹配了对应的参数校验逻辑，确保弹簧在250℃最高工作温度下的载荷性能与标准数值一致。设计思路围绕热成型、注塑模具的配件替换需求展开，针对老旧弹簧负载能力不足的替换场景，将不同负载等级的弹簧通过颜色标识做区分，其中蓝色标识的弹簧为中等负载规格，可适配多数常规注塑模具的顶出复位、抽芯复位等工况，建模时预留了与模具对应安装位的装配参考基准，方便使用者直接调用装配，无需额外调整安装尺寸。模型还配套制作了参数选型表的三维嵌入展示，将不同规格对应的刚度、各行程下载荷、最大压缩长度等参数以可视化表格的形式集成在模型文件中，使用者在调用模型时可直接对照参数表选取适配工况的弹簧规格，无需额外查阅标准文档，大幅提升模具设计中弹簧选型与装配的效率，同时所有模型的几何特征都做了轻量化处理，在保证尺寸精度、结构完整性的前提下降低模型面数，避免装配时出现文件卡顿、运行不畅的问题。
