机加工固定式台虎钳结构设计

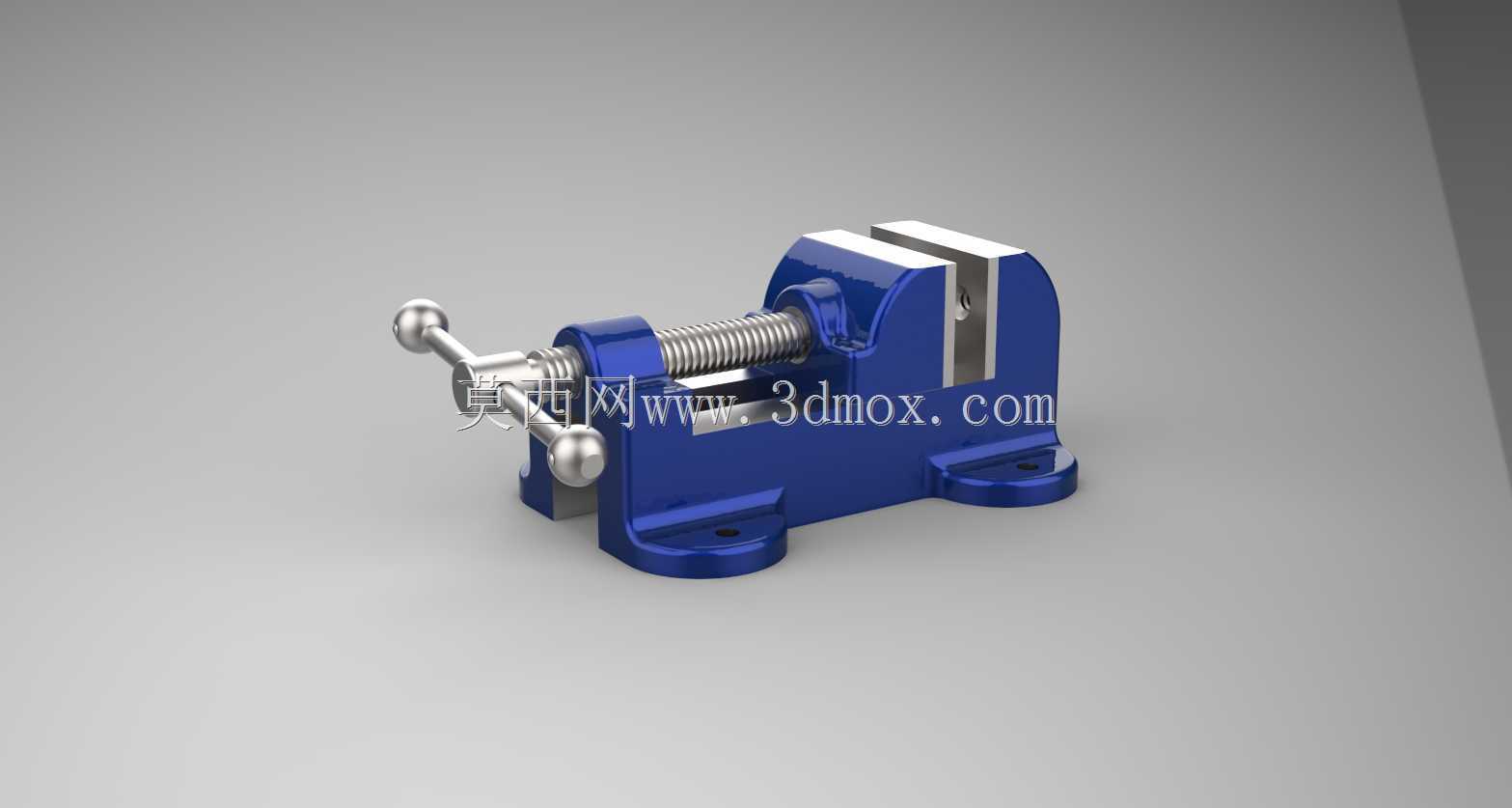

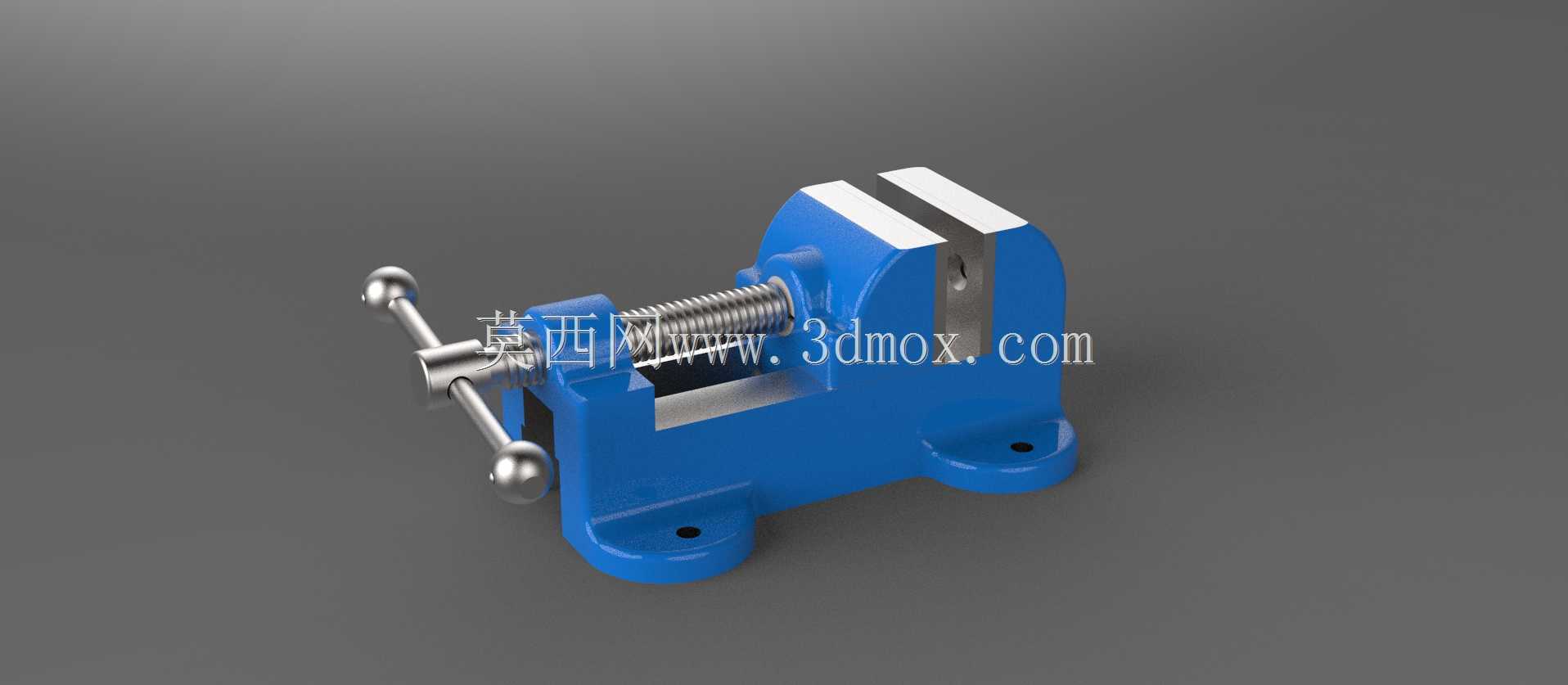

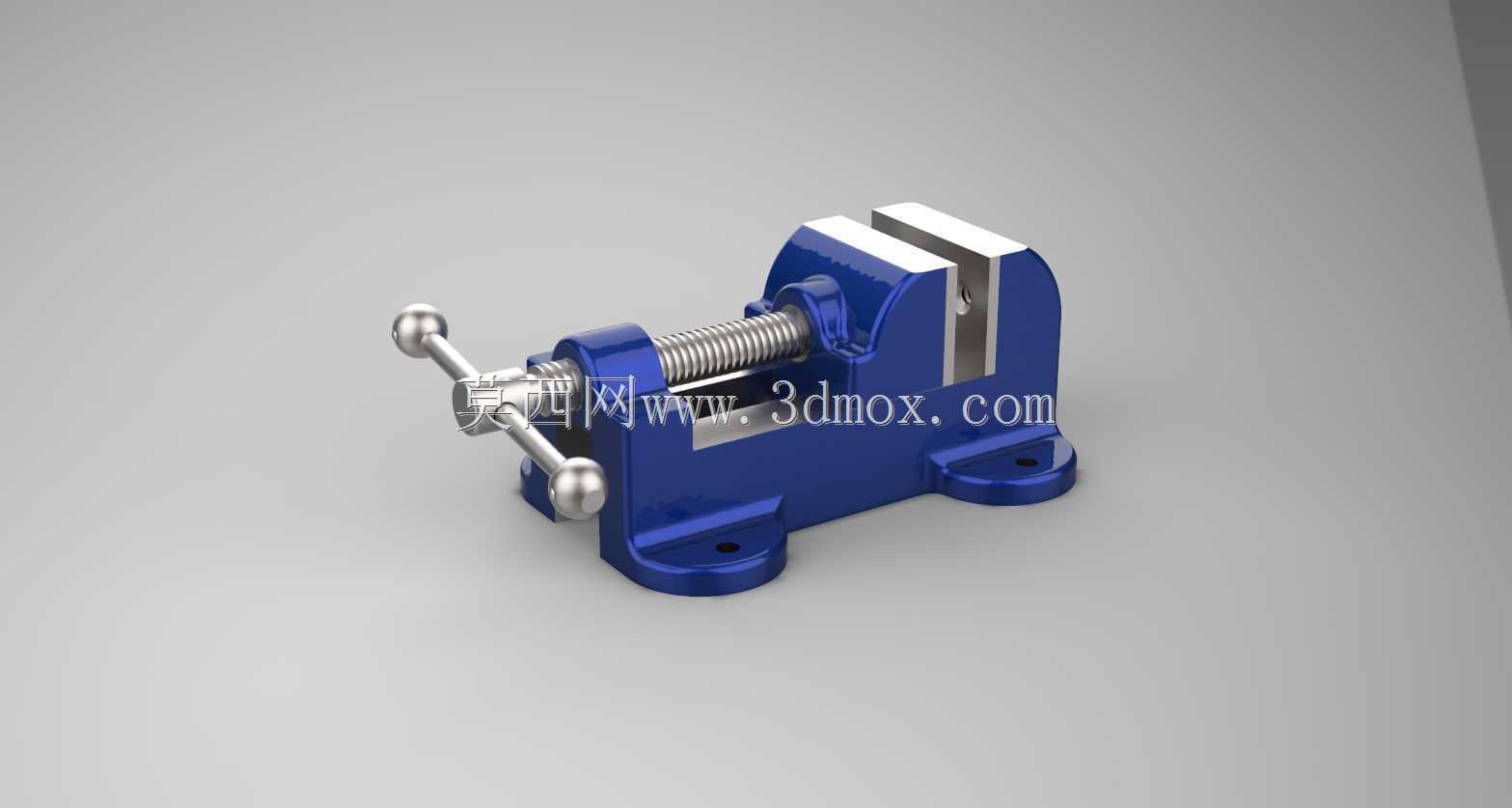

　　在常规机加工、钳工装配、小型工件修配场景中，这类固定式台虎钳是工位上最基础也最高频使用的夹持工装，区别于机用平口钳的机床安装属性，这类台钳多固定在钳工工作台、维修工位台面上，承担小零件锯削、锉修、钻孔攻丝、小型组件装配时的工件夹持定位工作，是一线操作工位不可或缺的基础工装。从结构设计逻辑来看，这款台钳采用经典的丝杠传动增力结构，整体为铸铁基座搭配钢制钳口、传动丝杠的组合，铸铁基座的减震性能可以抵消部分手工加工时的振动，避免夹持过程中工件出现微位移，同时铸铁的刚性足够承受常规手工加工的敲击、夹紧力，不会出现基座变形导致的钳口错位问题。

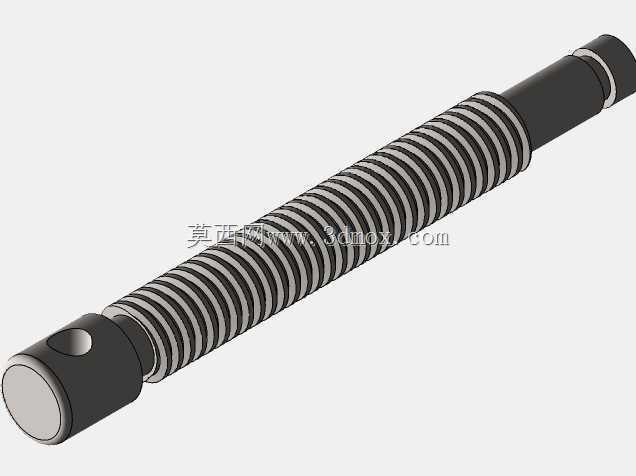

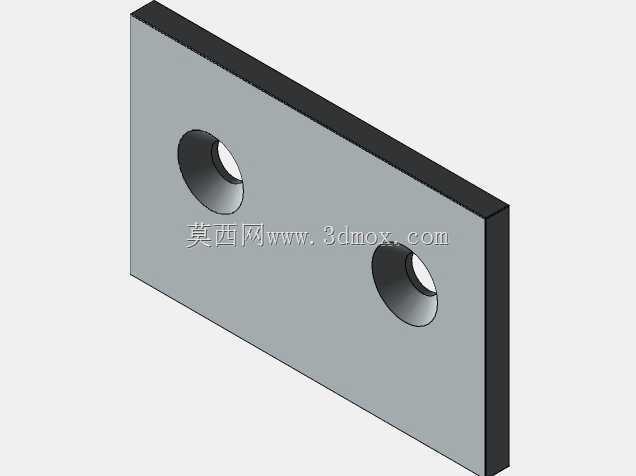

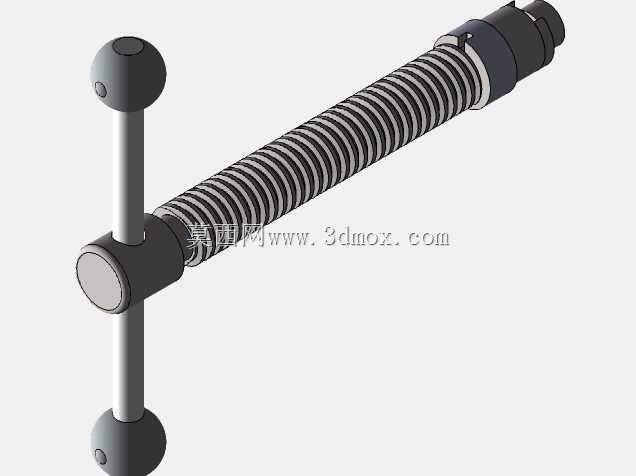

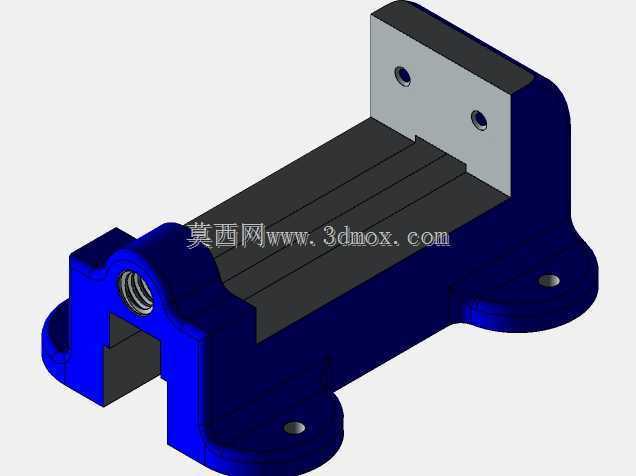

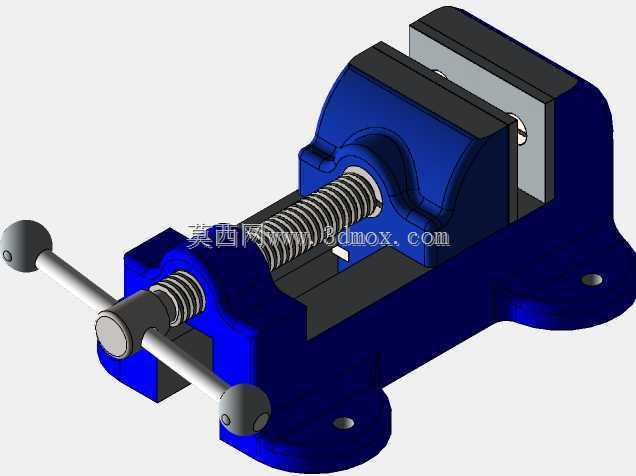

　　钳口部分设计有交叉防滑齿纹，夹持毛坯件、金属型材时可以提供足够的摩擦力，避免工件受力滑脱，同时钳口做了可更换设计，长期使用齿纹磨损后可以单独更换钳口板，不需要整体报废台钳，降低长期使用的维护成本。传动部分采用梯形丝杠结构，相比普通三角螺纹，梯形螺纹的传动效率更适配手动夹紧的操作逻辑，同时具备一定的自锁性能，夹紧工件后不会因为加工过程中的振动导致丝杠回转松脱，不需要额外增加锁止结构就能保持夹持力稳定，丝杠两端与活动钳身的连接做了间隙配合设计，转动摇臂时活动钳身可以沿基座导轨平稳滑动，不会出现卡滞、晃动的问题，摇臂两端的球形手柄符合人手操作的施力习惯，单手即可完成常规夹紧操作，需要大夹持力时可以双手施力，借助杠杆原理获得足够的夹紧扭矩。安装边界上，基座底部设计了两个对称的安装通孔，可通过螺栓直接固定在工作台台面的预留安装位上，安装孔的间距适配常规钳工台的标准安装孔位，不需要额外打孔改造工作台，固定后整体重心落在安装孔围成的区域内，夹持偏重工件时不会出现台钳倾覆的问题。整体外形尺寸适配常规工位的操作空间，钳身高度设计符合人体工程学要求，操作人员站立操作时手臂自然下垂即可接触到摇臂和加工工件，不需要过度抬臂或者弯腰，长时间操作的疲劳度更低。

　　从功能特性来看，这款台钳的钳口开合行程覆盖了常规小型零件的夹持范围，既可以夹持薄片状的小型钣金件，也可以加持一定尺寸的型材、机械小零件，活动钳身与基座导轨的配合间隙经过合理设计，夹紧过程中活动钳身不会出现上翘的问题，钳口上下贴合度一致，不会出现工件夹偏、夹不紧的情况。在实际应用中，除了常规的钳工加工场景，这类台钳也常被用于小型零件的焊接定位、电子组件的装配固定、样品修配等场景，只要更换不同材质的钳口护板，也可以夹持表面精度要求高的精加工零件，避免夹伤工件表面。

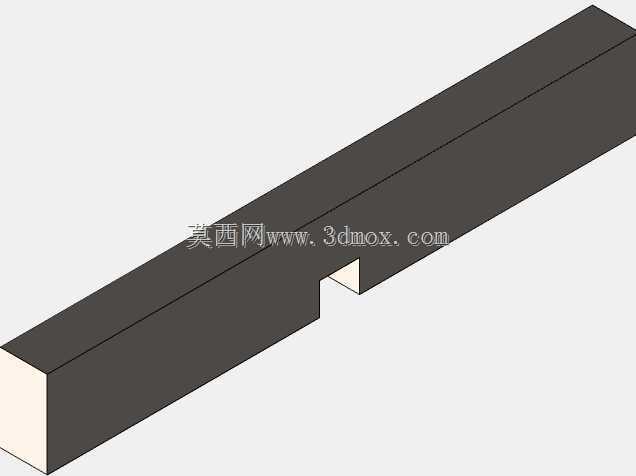

　　设计过程中需要重点考量的是丝杠的传动强度、钳身的刚性、导轨配合的精度这几个核心点：丝杠直径需要匹配最大夹持力下的剪切强度要求，避免夹紧力过大时丝杠弯曲变形；钳身的壁厚需要在控制整体重量的前提下保证足够的刚性，夹紧时钳口的变形量要控制在允许范围内，保证夹持精度；导轨部分的配合面需要做耐磨处理，长期滑动磨损后可以通过调整镶条补偿间隙，保持钳身的运动精度。基座的底部设计有足够的支撑面积，固定在工作台面上后，受力时的压强分布均匀，不会压坏木质或者复合材料的工作台面，整体结构没有多余的复杂零件，拆解维护简单，日常只需要定期给丝杠、导轨配合面加注润滑脂，就可以长期保持操作顺畅，不需要复杂的日常维护。
