机用固定式台虎钳夹持工装结构设计

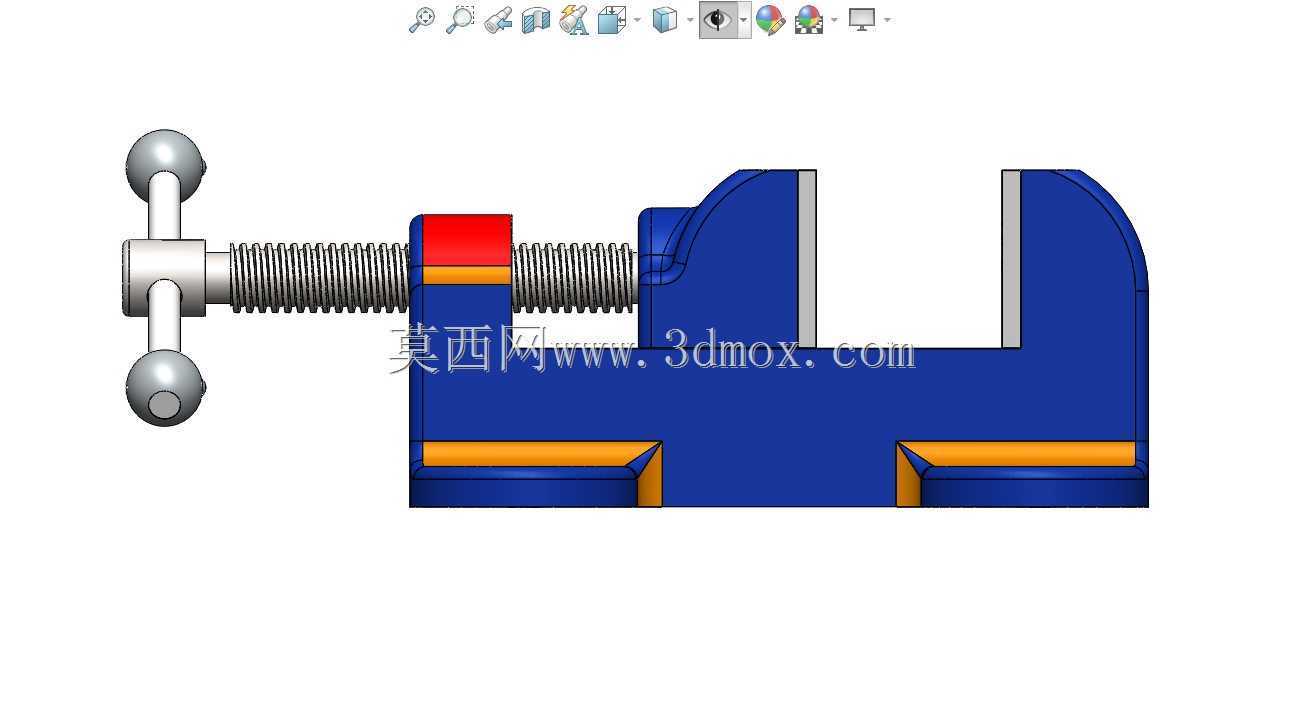

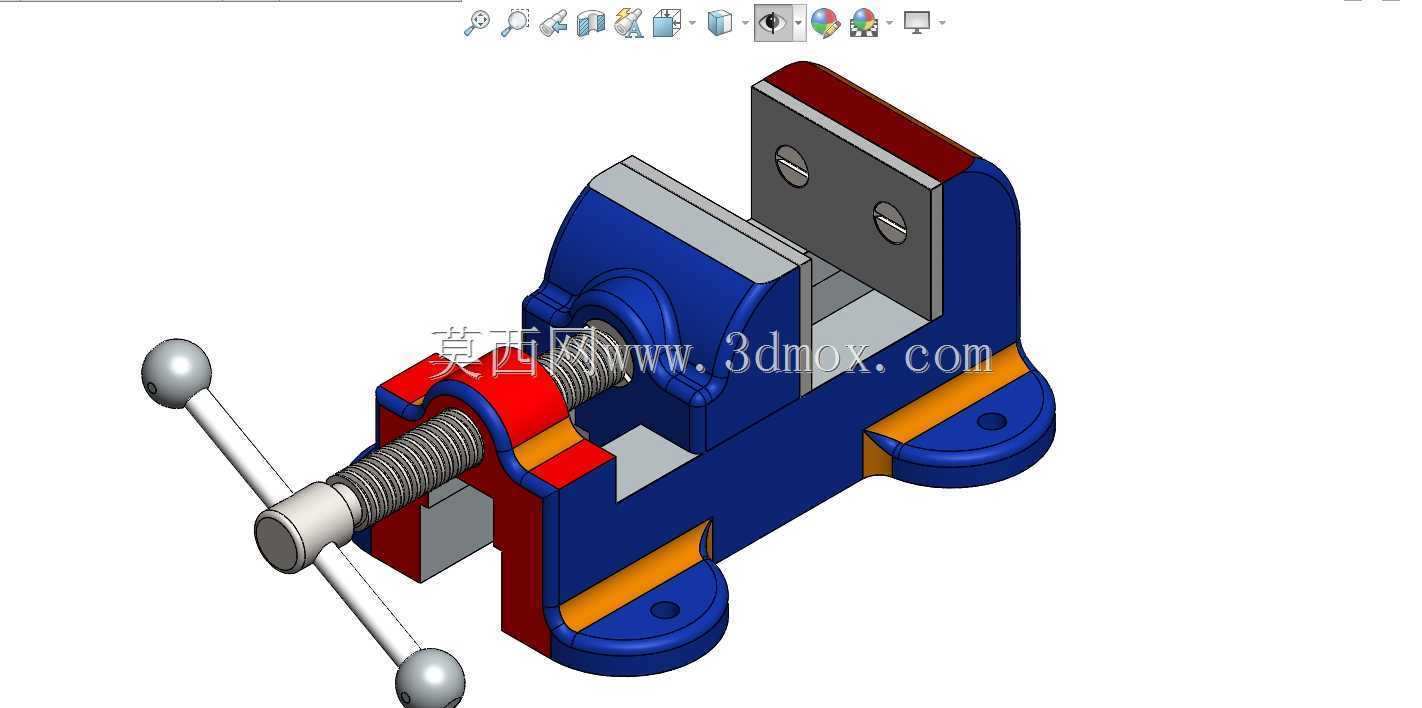

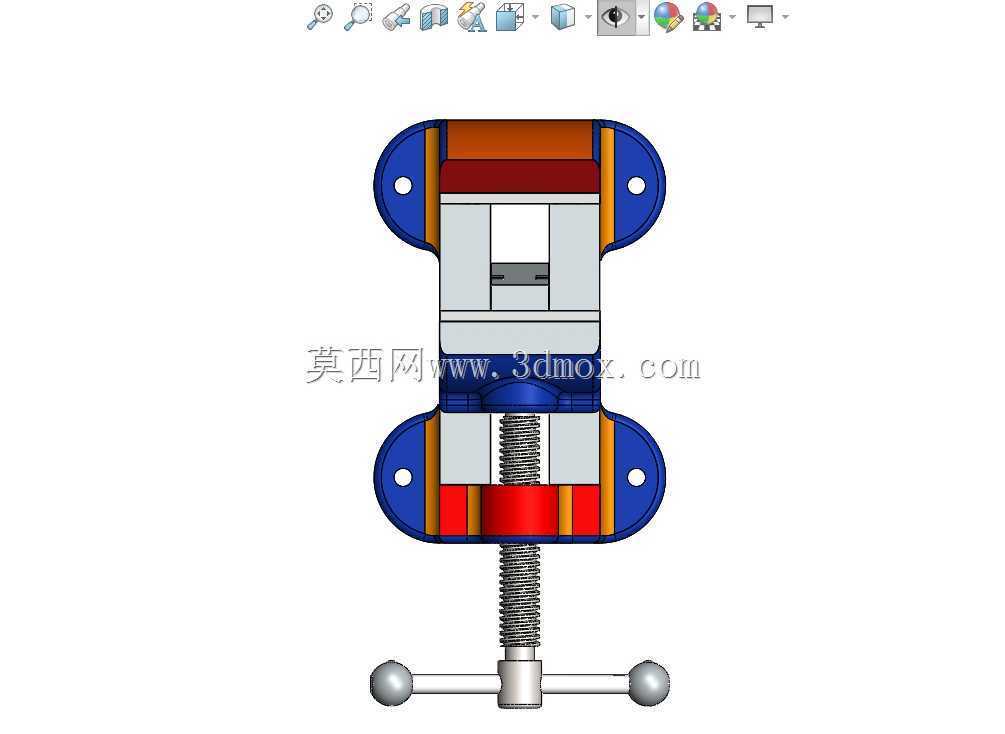

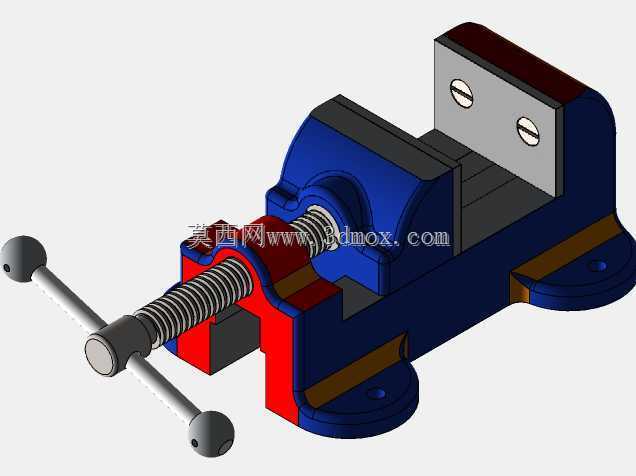

　　在常规金工实训、小型零件机加工、钳工修配、电子元器件引脚整形、小型变压器铁芯叠装压紧这类作业场景里，台虎钳是工位上无法替代的基础夹持部件，它不需要复杂的动力源，纯机械传动的结构能在绝大多数无气动、液压配套的普通工位上完成工件固定需求。这款固定式台虎钳的设计完全围绕工作台安装场景展开，底座预留两个对称的沉头安装孔，安装时可通过M8或M10的螺栓直接锁紧在工作台台面的T型槽或者预制安装孔位上，安装后钳体整体不会随夹持受力发生位移，能承受锯切、锉削、轻量钻孔、攻丝这类作业带来的侧向、轴向冲击力，不会出现夹持偏移的问题。

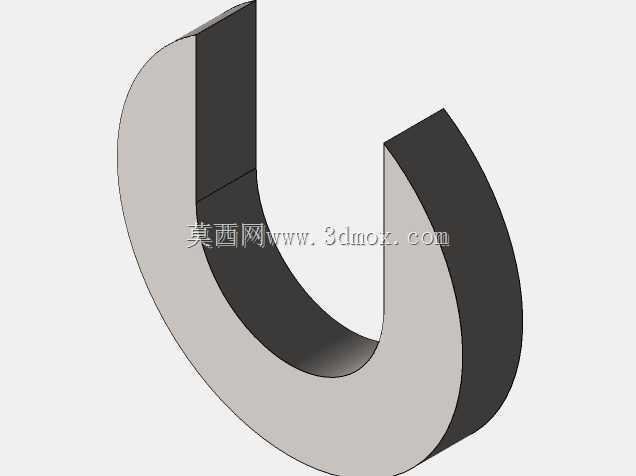

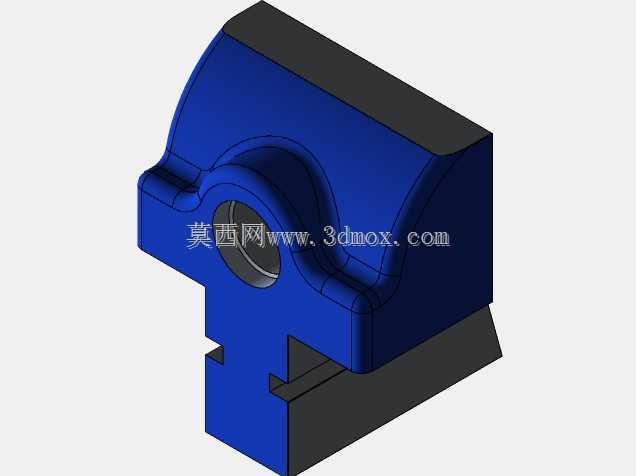

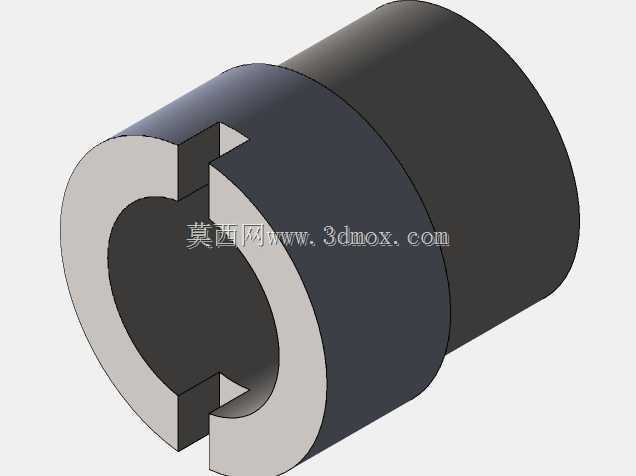

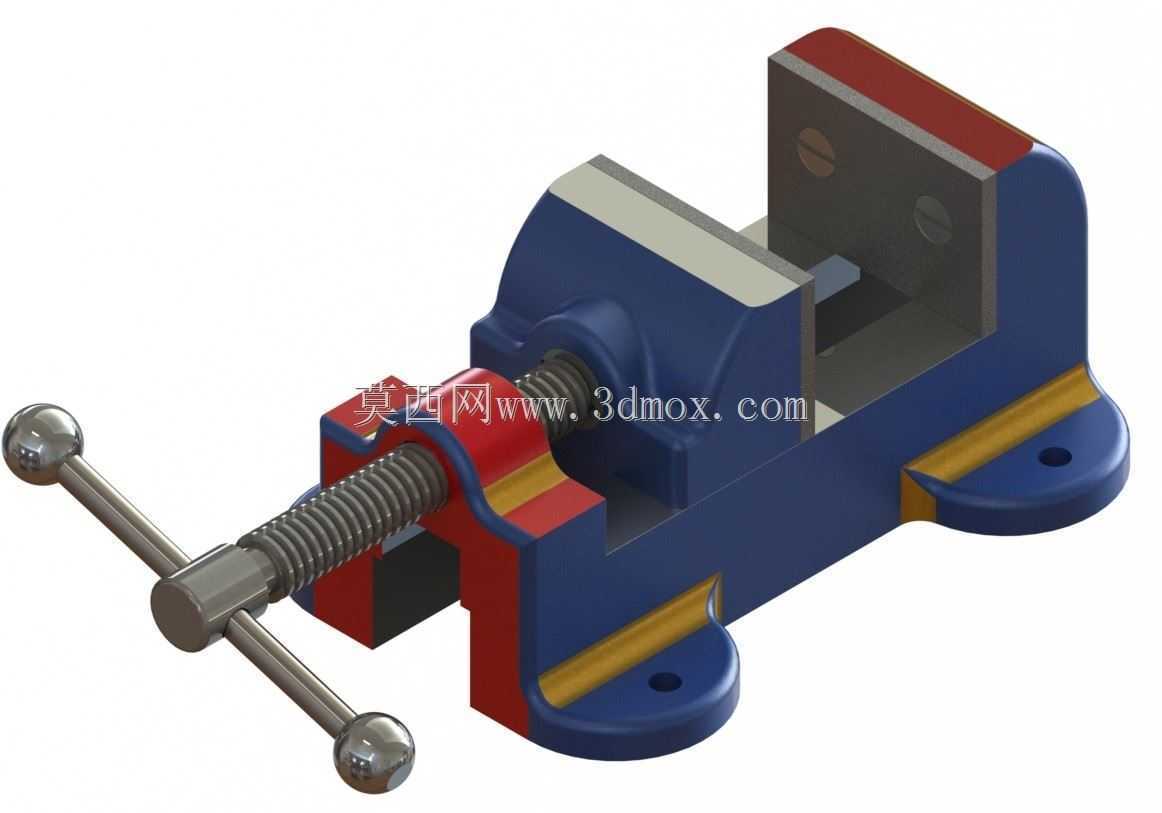

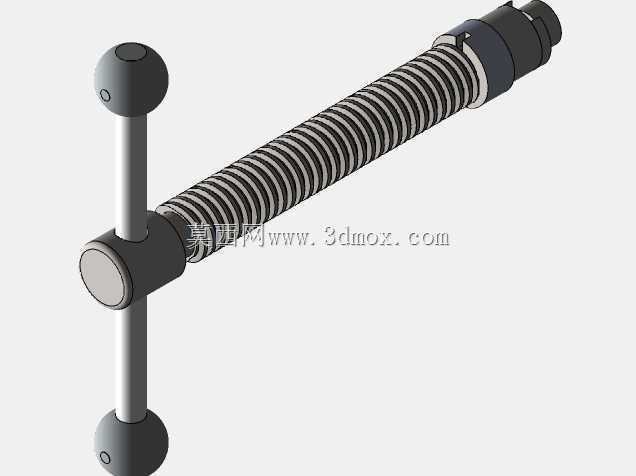

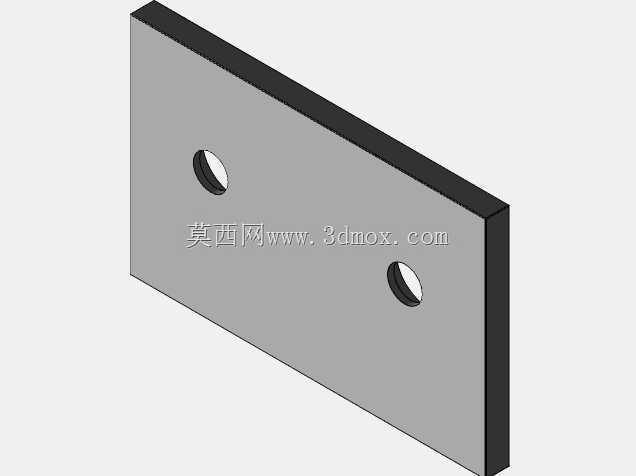

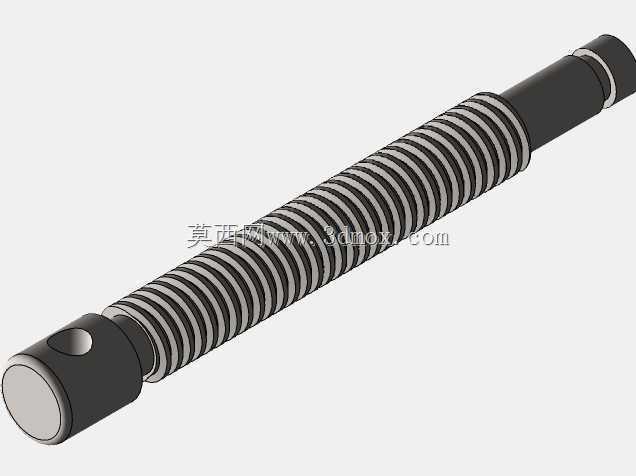

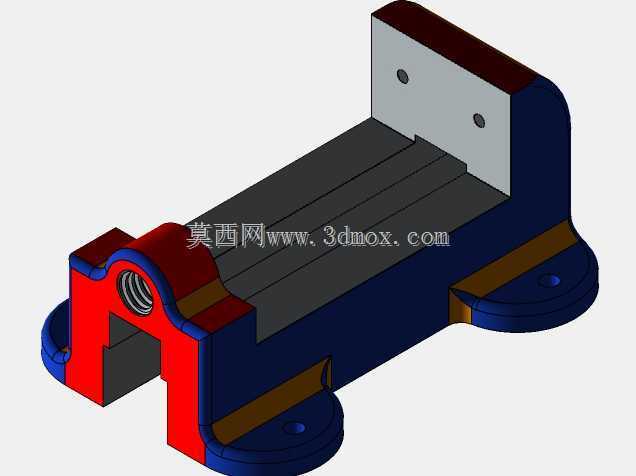

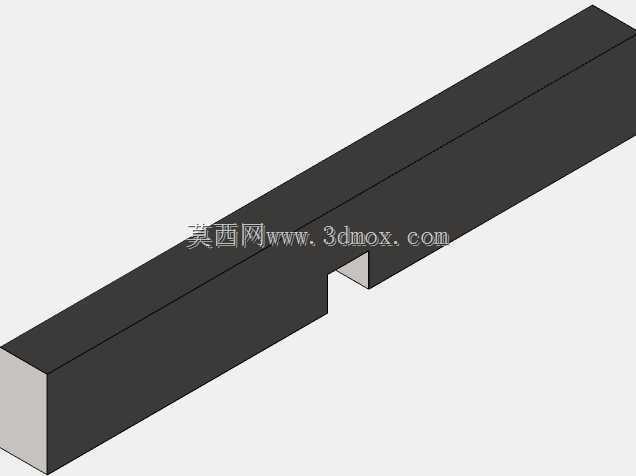

　　从功能结构来看，钳身采用整体式铸铁基座搭配活动钳身的组合，固定钳身与底座一体铸造成型，保证整体刚性，活动钳身通过梯形丝杠与固定钳身连接，梯形螺纹的传动特性具备自锁能力，夹持工件后不会因为作业振动出现钳口松退的情况，丝杠端部搭配穿装式加力杆，操作人员可以通过转动加力杆放大输入扭矩，针对不同材质的工件调整夹持力，比如夹持薄壁铜件、塑料件时可以轻力锁紧避免夹伤工件，夹持钢件、铸铁件进行重切削作业时可以加大锁紧力保证夹持稳固。钳口部分采用可更换的淬硬钢钳口板，钳口表面加工有交叉网纹，增大与工件接触面的摩擦力，避免工件在受力时打滑，当钳口板磨损后只需要拆下固定螺丝即可更换，不需要整体更换钳身，降低长期使用的维护成本。设计时充分考虑了操作的人机合理性，钳身的开口行程覆盖常规小型零件的夹持尺寸范围，最大开口量可以满足绝大多数钳工日常作业的工件尺寸需求，钳口高度设置在距离工作台面合适的高度，操作人员在进行锉削、锯切作业时手臂可以自然放置，长时间作业不容易产生疲劳。活动钳身与固定钳身的配合面采用研磨加工的滑动导轨面，间隙配合精度控制在合理范围，夹持工件时活动钳身不会出现上下翘动或者左右偏摆，保证两个钳口面的平行度，夹持方形、矩形工件时可以保证工件的定位精度，避免因为钳口偏斜导致加工面出现角度误差。

　　在安装边界上，这款台虎钳的底座轮廓尺寸适配常规小型工作台的安装空间，不需要对工作台进行额外的扩孔或者改造，直接利用现有工作台的安装位即可完成固定，钳体整体高度不会过高，避免安装后钳口位置过高导致作业时手臂悬空，同时丝杠的伸出长度在最大开口状态下也不会超出底座后端过多，不会占用工作台背面的多余空间，不会影响工位周边其他工具的摆放。针对不同的作业场景，这款台虎钳还可以配合辅助钳口套使用，比如夹持软质金属、已加工表面的工件时，可以在钢制钳口上加装铜质或者尼龙材质的保护钳口，避免夹伤工件已加工表面，不需要对钳体本身做任何改装即可拓展使用场景。

　　在实际使用中，这类台虎钳除了常规的钳工加工作业，还可以用于小型部件的装配压紧，比如小型电源变压器的铁芯叠片组装时，可以用台虎钳缓慢压紧叠片保证铁芯叠厚符合设计要求，再进行穿螺丝紧固的操作；在电子元器件加工时，可以夹持小型壳体进行引脚焊接、外壳打磨等作业；在家庭DIY、小型维修作业中，也可以夹持小零件进行拆装、修磨操作。整个结构没有易损的复杂零件，所有传动部件都是开放式结构，日常维护只需要定期在丝杠、滑动配合面加注润滑脂即可，不需要复杂的保养流程，适合长期在车间、实训场地、维修工位这类环境下使用，结构可靠性高，不会因为频繁操作出现结构失效的问题。钳身的配色采用工业设备常用的蓝红分色设计，活动钳身、丝杠护罩部分采用红色涂装，固定钳身、底座部分采用蓝色涂装，既可以起到安全警示的作用，也能在作业时快速分辨活动部件的位置，避免操作时误碰移动部件造成磕碰。
