12V直流蜗轮蜗杆减速电机结构设计

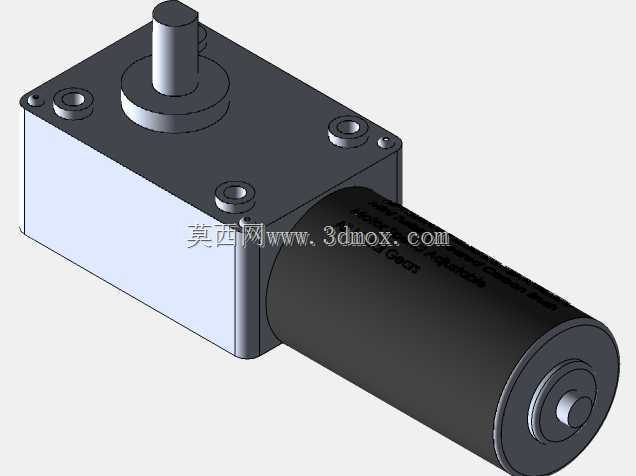

　　这款12V直流蜗轮蜗杆减速动力单元，在小型自动化设备、民用智能传动场景里的适配性极强，日常做设备选型时经常会碰到这类动力件的匹配需求，很多桌面级传动装置、小型输送模组、智能家居的动力执行端，都会优先选用这类结构的减速电机。从结构布局来看，它采用了直流驱动电机与蜗轮蜗杆减速箱直连的一体式布局，驱动段为常规圆柱型直流电机壳体，减速段为方形箱体结构，输出轴垂直于电机输入轴布置，这种正交轴的传动布局，能极大压缩动力单元的轴向安装空间，很多安装面局促、需要动力输出方向与电机本体方向垂直的场景，这种结构的适配优势非常明显。

　　从功能特性上看，蜗轮蜗杆传动结构本身具备大减速比、输出扭矩大的特点，额定输出转速470RPM的参数设定，刚好匹配多数小型设备对低转速大扭矩输出的需求，同时蜗轮蜗杆结构自带反向自锁特性，也就是输出端无法反向驱动输入端，这一特性在很多需要断电位置保持的场景里非常实用，比如小型升降机构、角度调节装置，不需要额外加装刹车结构就能实现位置锁止，能简化整体设备的结构设计，减少额外零件的装配成本。

　　做三维建模的时候，这类部件的建模重点首先是安装边界的精准还原，方形减速箱体的四个安装孔位坐标、孔深、孔径，输出轴的轴径、轴长、键槽尺寸，电机本体的外径、长度，尾部出轴的尺寸，这些都是选型装配时必须精准匹配的参数，一旦安装孔位或者轴伸尺寸出现偏差，后续装配时就会出现干涉、无法固定的问题。建模过程中需要重点还原蜗轮与蜗杆的啮合关系，箱体内部的腔室尺寸要预留足够的润滑空间，端盖的固定螺丝位置要和箱体上的螺柱位置对齐，电机与减速箱连接的止口尺寸要做配合公差预留，保证实际装配时电机端的定位准确，不会出现蜗杆与蜗轮啮合错位的问题。

　　实际应用场景里，这类减速电机常被用在小型自动售货机的货道驱动、智能窗帘的动力模组、小型输送带的驱动单元、桌面级3D打印机的送料或者平台升降驱动、机器人小车的动力输出、监控云台的角度调节机构里，这些场景普遍对动力单元的体积、输出扭矩、自锁特性有明确要求，这款结构的电机刚好能覆盖这些需求。从安装边界来看，方形减速箱的平面可以直接贴合设备安装板固定，四个安装孔采用沉头孔设计，螺丝可以从安装板背面穿入固定，也可以从箱体正面锁入，适配两种不同的安装方向；输出轴为单出轴圆柱结构，可搭配联轴器、同步轮、齿轮等不同传动件，适配不同的传动连接需求，电机尾部的出轴可以搭配编码器做转速反馈，也可以加装刹车组件拓展功能。

　　设计这类部件的三维模型时，还要注意细节结构的还原，比如箱体上的轴承安装位，要匹配对应型号的轴承外径尺寸，输出轴与轴承配合的轴段要做公差标注，蜗杆与电机轴的连接结构、蜗轮与输出轴的键连接结构都要准确还原，方便后续做装配干涉检查、运动仿真的时候，能真实模拟实际的传动状态，不会出现结构穿模、运动卡滞的仿真错误。另外，电机本体的表面滚花、接线端的位置、箱体的分型线这些细节，虽然不影响装配，但精准还原后能提升整体装配模型的真实感，在做设备方案展示、装配动画制作的时候，能获得更好的视觉效果。

　　在结构设计思路上，这种一体式的布局把驱动电机和减速箱做成了不可拆分的整体单元，减少了用户自行组装减速箱与电机的匹配成本，出厂时已经做好了蜗轮蜗杆的啮合间隙调整、润滑脂填充，用户只需要按照安装孔位固定，接好驱动电源就能直接使用，降低了小设备厂商的研发装配门槛。正交轴的输出方向也让设备内部的布线、结构布局更灵活，不需要额外增加换向传动结构就能实现动力方向的转换，能进一步缩小整体设备的体积。
