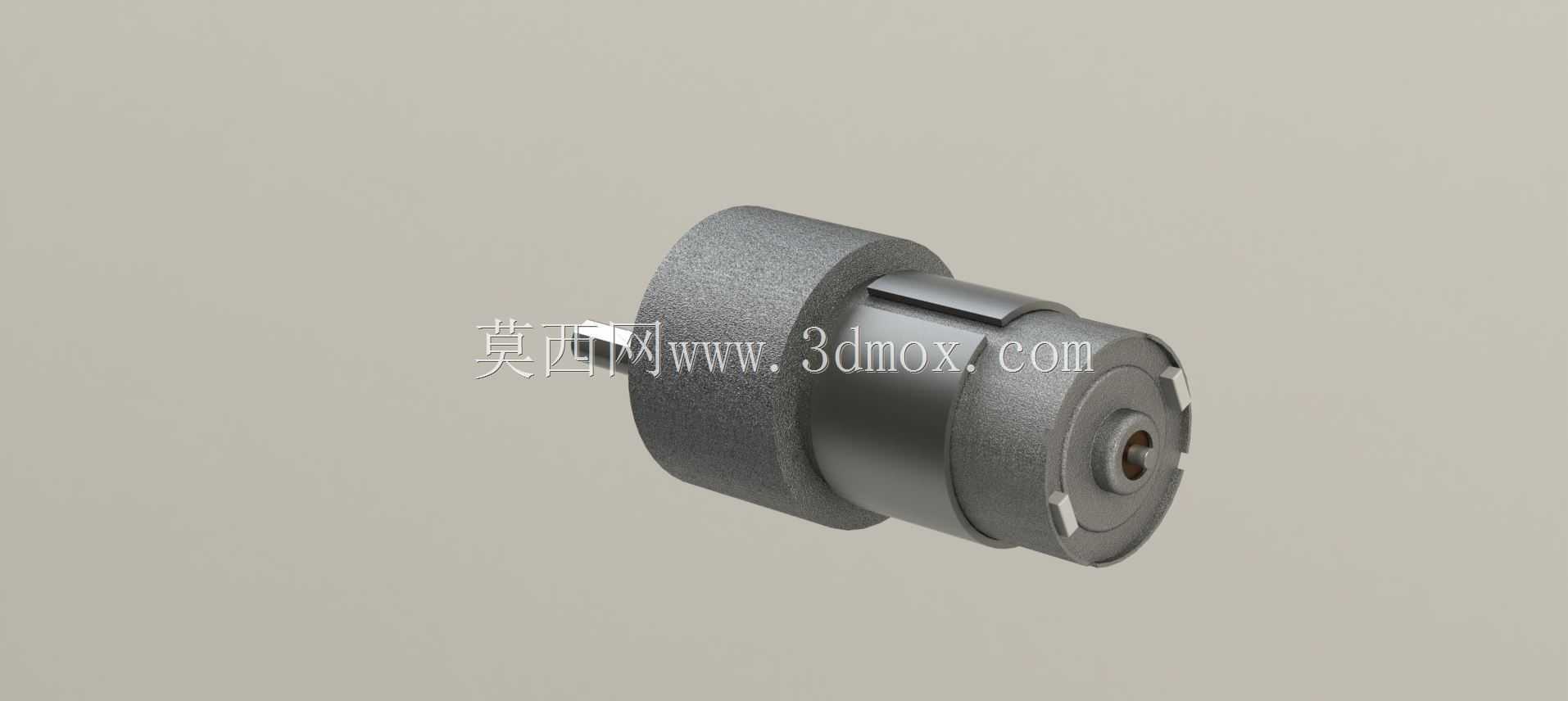

约翰逊直流行星齿轮减速传动电机结构

　　这款直流减速传动部件，在小型自动化执行机构、智能代步设备、家用小电器传动模组、教学实验装置里的应用占比不低，很多做小型设备结构开发的工程师，在选型阶段都会优先考虑这类集成式减速电机，不用自己单独搭配减速箱与动力源，能省不少结构适配的工作量。从实际使用场景来看，这类电机常被用在需要低转速大扭矩输出的工位，比如小型传送带的驱动端、智能门锁的锁舌伸缩机构、桌面级3D打印机的送料模组、机器人底盘的驱动轮组，还有一些小型阀门的开关执行端，这些场景不需要太大的输出功率，但对输出扭矩的稳定性、转速的可控性有明确要求，普通直流电机空载转速高、输出扭矩小，直接带负载很容易出现堵转烧机的问题，搭配减速机构之后，就能通过齿轮组的减速比放大输出扭矩，匹配负载端的转速需求。

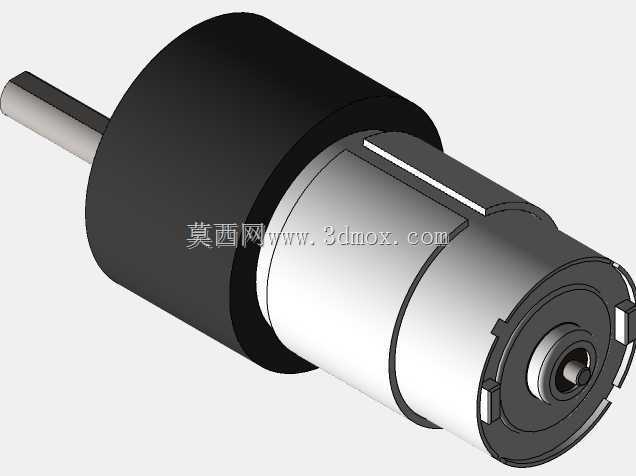

　　从结构设计思路来看，这款电机采用了同轴式布局，动力输出轴与电机转子轴线完全重合，这种布局的最大优势是安装占用的径向空间小，不需要额外做传动方向的转换，结构件的加工精度更容易控制，装配的时候同轴度偏差更容易校准。前端的减速箱部分采用多级圆柱齿轮传动，齿轮材质兼顾耐磨与降噪需求，齿轮啮合间隙控制在合理范围，既不会因为间隙过大导致传动回程差超标，也不会因为间隙过小出现运转卡滞、磨损加快的问题。电机本体的外壳采用金属材质，一方面能给内部绕组提供足够的结构防护，避免日常使用中的磕碰损伤内部结构，另一方面金属外壳的散热性能更好，长时间连续运转的时候能更快把绕组产生的热量散出去，降低电机过热退磁的风险。输出轴采用单出轴设计，轴端做了平面铣边处理，安装传动轮或者联轴器的时候可以通过顶丝锁紧，避免传动过程中出现轴与轮的相对滑动，保证动力传输的稳定性。

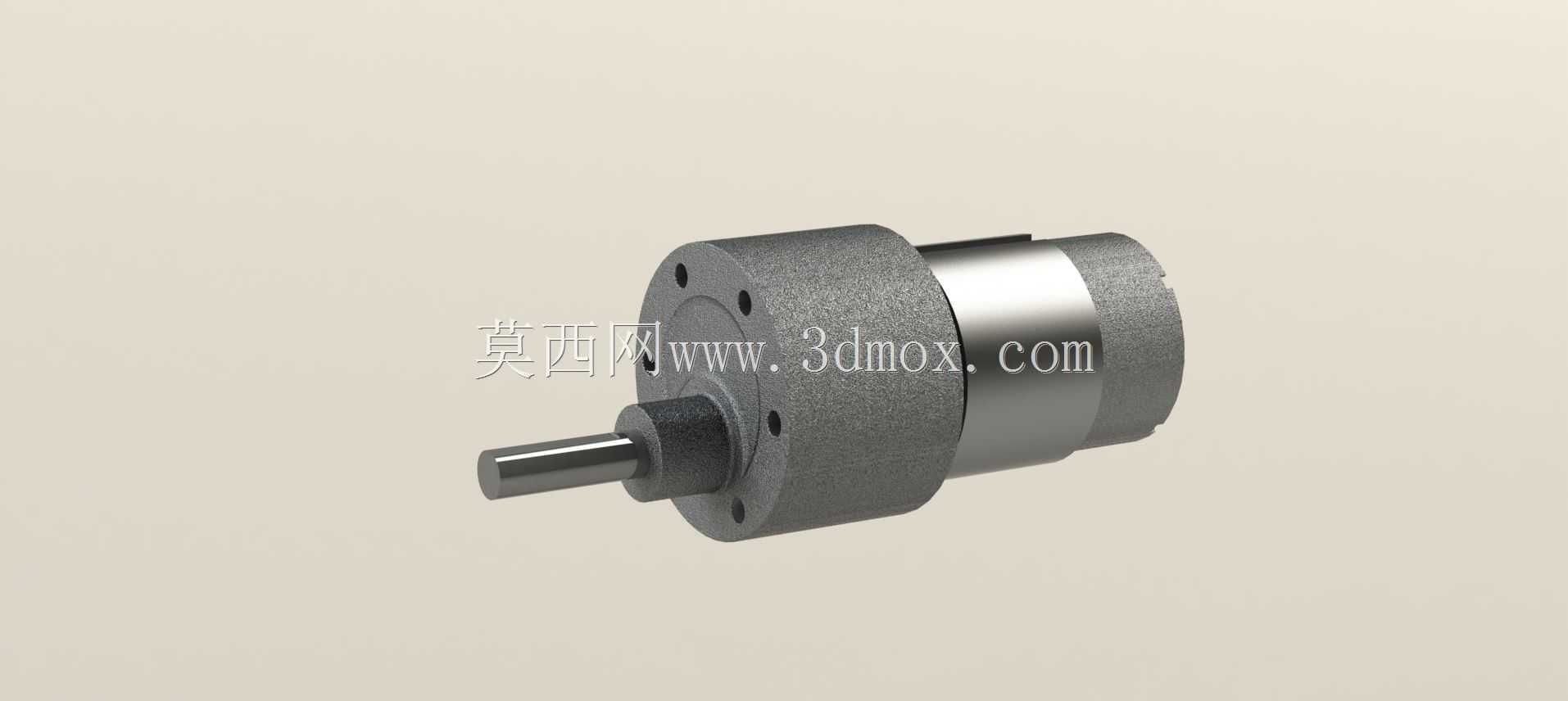

　　从安装边界来看，这款减速电机的前端法兰盘上预留了均匀分布的安装孔，安装孔的位置度公差控制在合理范围，设备安装板上对应位置打对应孔径的安装孔，就能直接用螺丝锁紧固定，不需要额外做复杂的定位工装。电机整体的轴向长度与径向直径都控制在小型设备的适配范围内，不会占用过多的设备内部空间，给设备内部其他元器件的布局留出足够余量。接线部分位于电机尾端，接线端子的布局避开了安装干涉区域，走线的时候不会和安装结构、周边传动部件产生摩擦，降低线路破损短路的风险。

　　在功能特性上，这款直流减速电机可以通过调整输入电压来控制输出转速，电压适配范围覆盖常用的低压直流供电区间，搭配常规的直流电机驱动板就能实现正反转控制、转速调节，满足不同工况下的动作需求。减速箱内部的齿轮组采用润滑脂终身润滑设计，日常使用不需要额外加注润滑油，维护成本很低，适合免维护的小型设备使用。输出轴的径向跳动与轴向窜动都控制在精密传动允许的范围内，带动负载运转的时候不会出现明显的抖动，传动平稳性能够满足大部分小型传动场景的精度要求。很多工程师在做小型设备开发的时候，会先拿这类标准减速电机做原型机验证，等批量生产阶段再根据实际负载情况微调减速比或者电机功率参数，能大幅缩短产品的开发周期，减少前期传动结构设计的试错成本。在实际选型匹配的时候，需要注意根据负载的实际扭矩需求、工作转速、安装空间来确认对应的减速比参数，避免出现选型不当导致的电机过载、输出转速不匹配的问题，同时要注意安装时输出轴的径向负载不能超过设计允许值，不然会加速轴承磨损，缩短电机的整体使用寿命。
