三相异步电机定子绕组结构三维展示模型

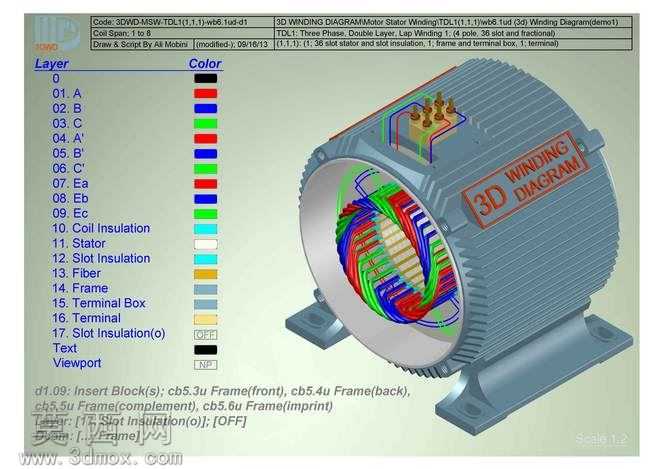

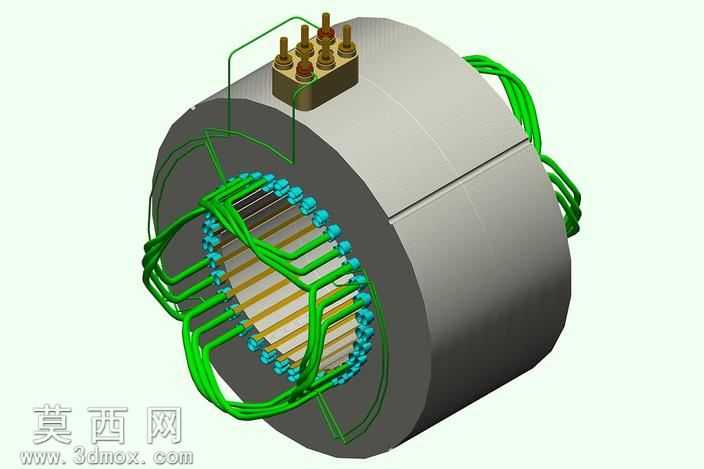

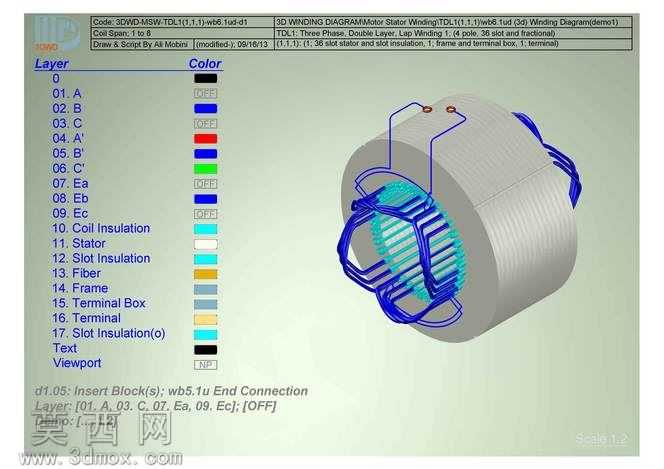

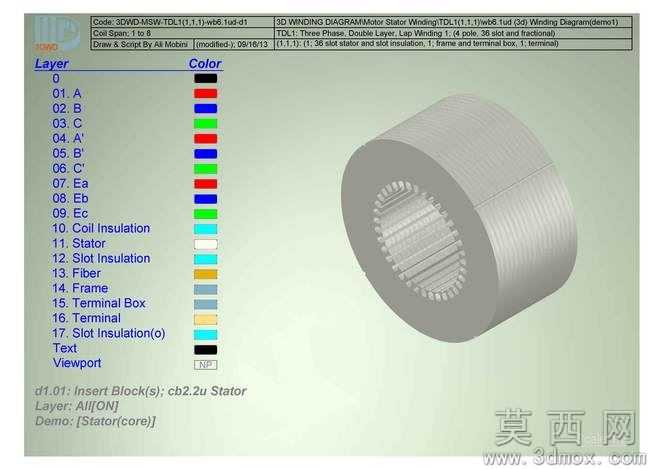

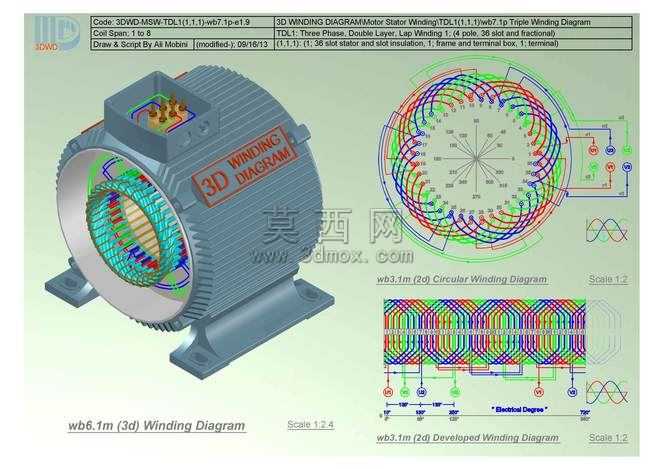

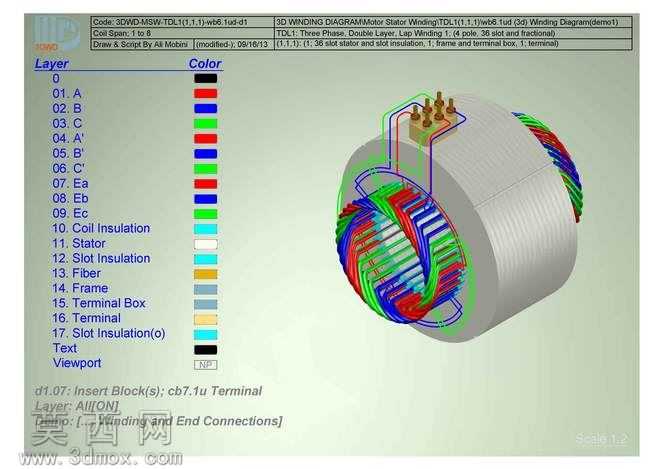

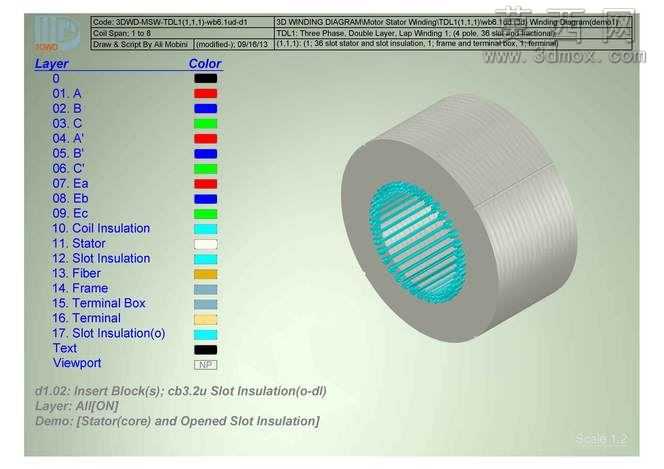

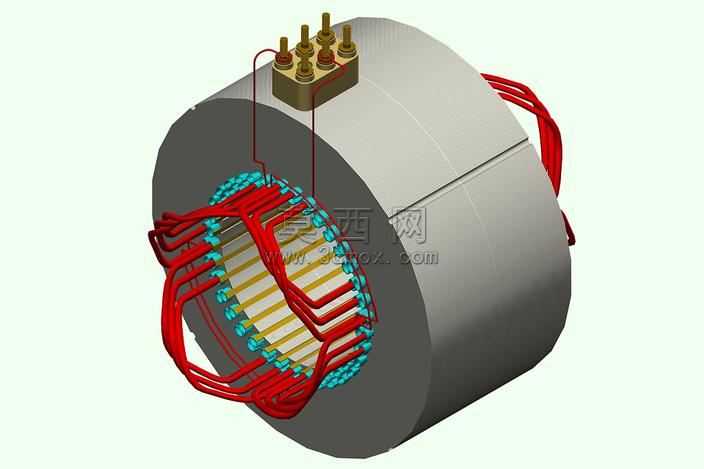

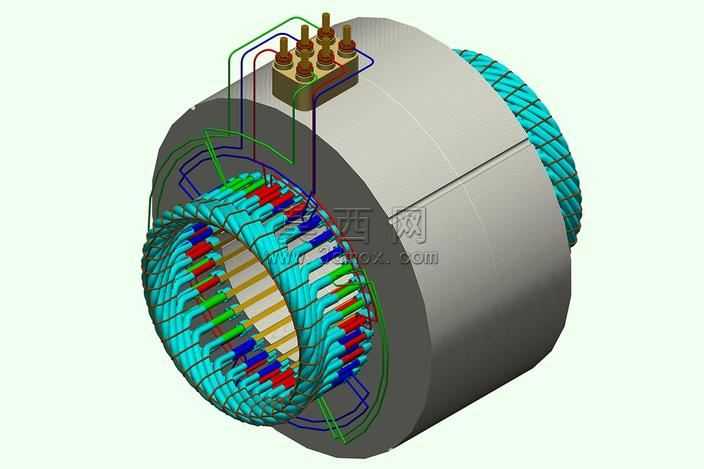

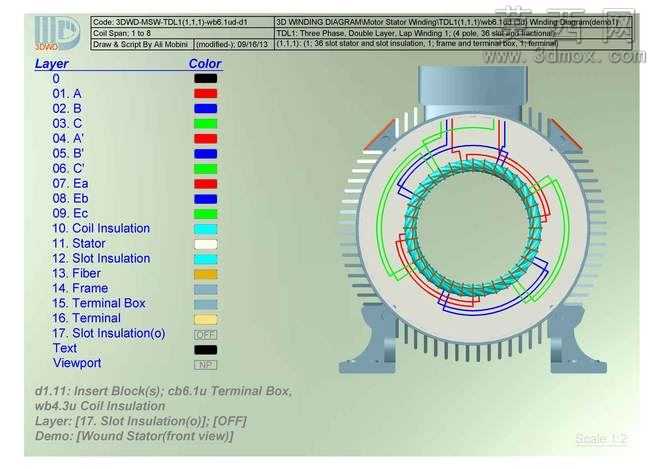

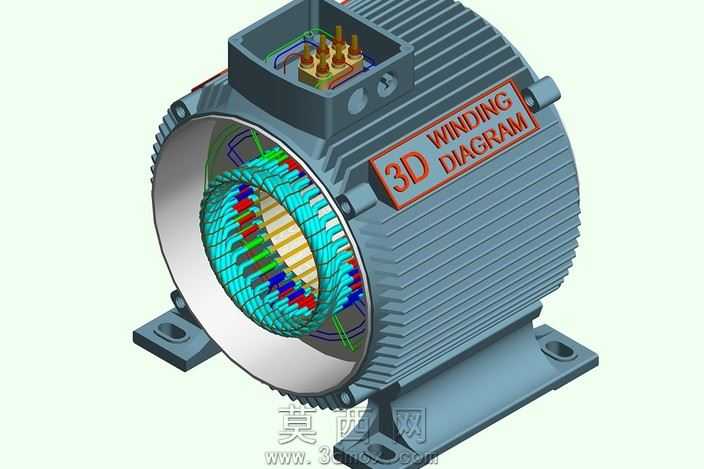

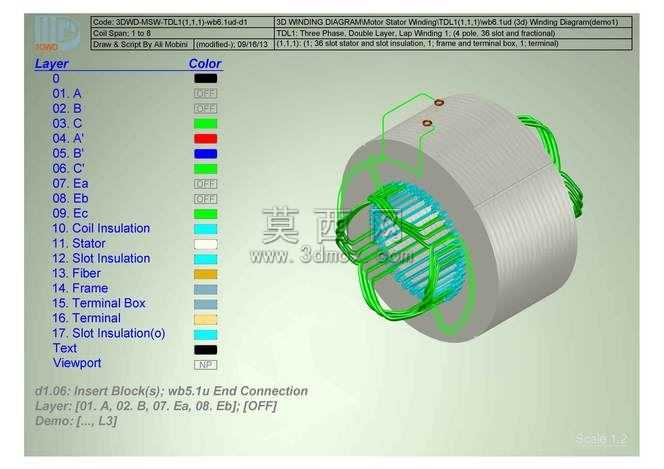

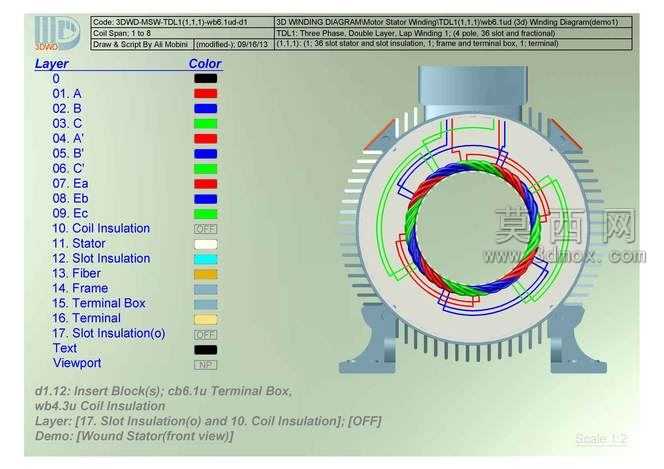

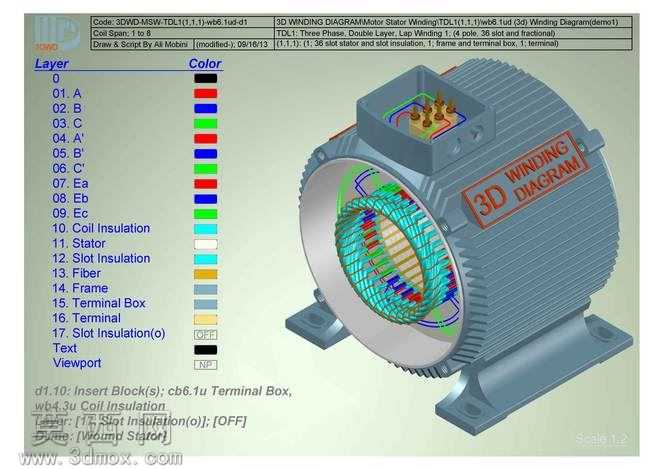

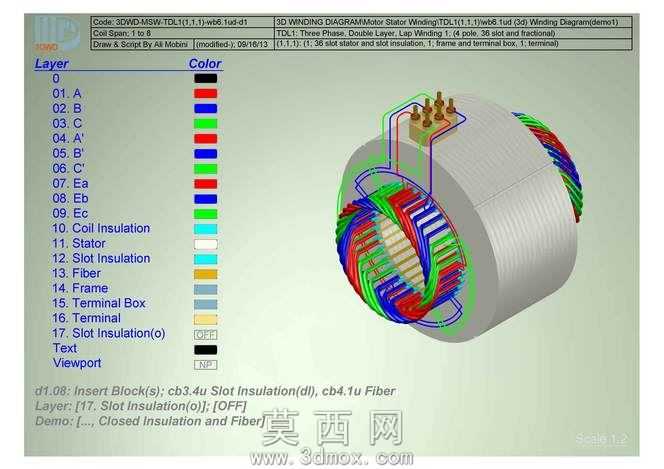

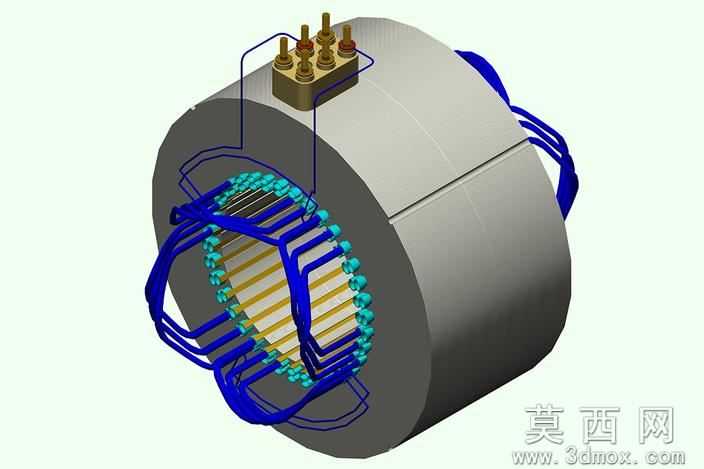

本模型采用三维参数化建模方式完成三相异步电动机定子绕组的全结构还原，建模过程中严格遵循电机绕组排布的工程规范，先完成电机铸铁机座的基础结构建模，对机座外表面的散热筋做等距阵列处理，还原真实电机的散热结构特征，同时完成安装底脚、端盖配合止口、接线盒安装位的结构细节，保证各部件的装配公差符合机械设计标准。绕组部分采用分层建模逻辑，先构建定子铁芯的槽体结构，按照36槽双层叠绕组的排布规则，逐槽完成线圈的路径绘制，对不同相序的线圈分别赋予差异化的材质表现，通过青蓝、红、绿等区分色清晰展示三相绕组的排布规律，同时还原线圈端部的绑扎结构、层间绝缘件的形态，清晰呈现绕组在定子槽内的嵌装层次。接线盒部分完整还原了接线端子排、接线柱、盒体密封结构的细节，将绕组引出线与接线端子的连接路径做了可视化处理，能够直观展示绕组端部到接线端的走线逻辑。材质渲染阶段，机座部分采用铸铁哑光材质，还原真实电机外壳的磨砂金属质感，散热筋边缘做轻微倒角处理避免生硬棱角；绕组线圈采用带轻微光泽的绝缘漆包线材质，不同相序的色彩饱和度做统一调整，保证视觉区分度的同时不显得突兀；绝缘部件采用浅米色硬质绝缘材质，接线端子采用亮面铜质金属材质，通过材质差异清晰区分不同功能的部件。模型采用半剖展示视角，切除部分机座与端盖结构，将内部定子绕组的完整排布结构完全展露，既保留了电机外部的完整形态特征，又能清晰呈现内部绕组的嵌线方式、端部造型、接线走向，可用于电机原理教学、绕组嵌装工艺演示、电气结构科普等场景，建模过程中对绕组的跨距、极相组排布做了严格的工程校验，保证结构逻辑与真实TDL1系列三阶段双层叠绕组完全一致，避免出现原理性的结构错误。
