步进电机AX060222A三维结构设计

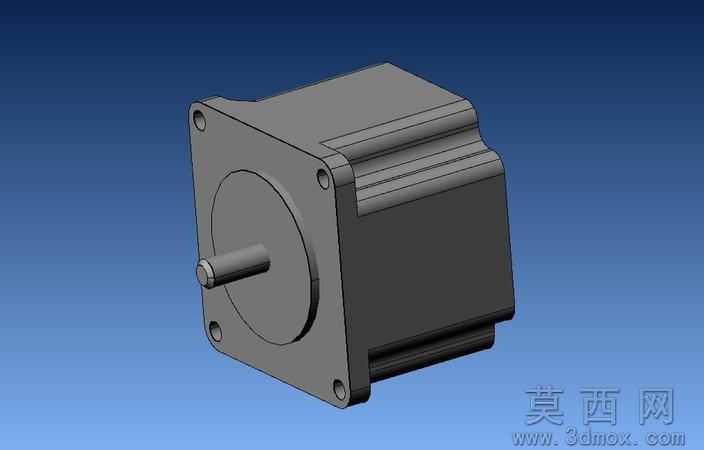

本作品为步进电机AX060222A的三维建模设计成果，建模过程依托专业三维设计软件完成，整体遵循工业级零部件建模规范，完整还原了该款步进电机的外观形态与结构特征。建模初期首先梳理步进电机的结构组成逻辑，将模型拆分为前端盖、输出轴、机壳主体、后端安装结构、散热筋结构几个独立模块分别构建，保证各部件的装配关系与实际产品完全一致。建模过程中对安装孔位的位置、孔径尺寸进行精准约束，前端盖的四个安装沉孔采用圆周阵列特征生成，保证孔位的同轴度与位置精度符合实际安装要求；输出轴部分单独建模，还原了轴伸端的圆柱形态与轴肩定位结构，轴与前端盖的配合间隙按照实际装配公差进行预留，还原真实的装配关系。机壳主体部分采用拉伸与拔模特征结合的方式构建，还原机壳侧面的多道平行散热筋结构，散热筋的凸起高度、间距都参考同规格步进电机的实际参数设置，既还原外观特征，也体现散热结构的设计逻辑；机壳边角处做了合理的圆角过渡处理，避免尖锐棱角，符合实际工业产品的加工工艺要求。材质与渲染环节，为不同部件匹配对应的材质属性：机壳与端盖部分赋予哑光黑色金属烤漆材质，调整材质的粗糙度与反光度参数，还原电机外壳的磨砂质感；输出轴部分赋予光亮金属材质，模拟钢材加工后的金属光泽，突出轴类零件的机加工表面特征；渲染背景采用渐变蓝色调，搭配柔和的环境光与定向补光，清晰呈现模型的轮廓层次与结构细节，避免阴影过重遮挡结构特征。整体设计完整还原了该款方形安装法兰步进电机的典型结构，各部分比例协调，特征表达清晰，既可以作为机电设备集成设计时的配套零部件模型使用，也可作为步进电机结构认知的参考模型，模型的结构拆分逻辑符合实际产品的装配顺序，能够直观展现步进电机的外部结构组成与安装接口特征，为相关机电一体化设计、设备布局仿真提供准确的三维模型支撑。
