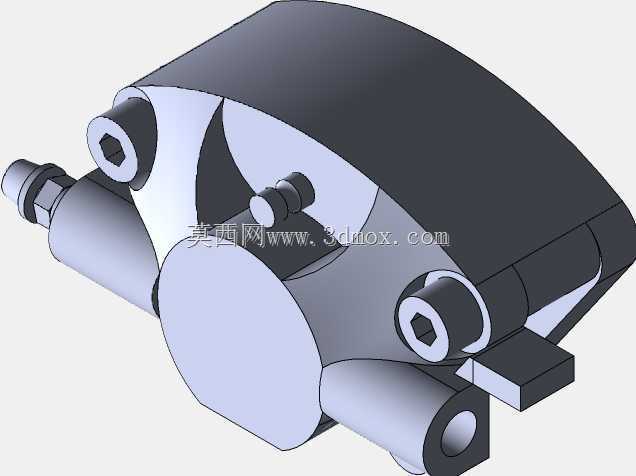

Vespa踏板摩托车制动卡钳结构设计

　　这款卡钳是针对Vespa踏板车型开发的液压制动执行部件，日常主要适配踏板车前轮或后轮的盘式制动系统，在车辆行驶过程中承担将液压压力转化为制动夹紧力的核心作用，直接决定两轮车的制动响应速度与制动稳定性。从实际装车场景来看，这类卡钳需要适配Vespa车型特有的摇臂安装空间，不同于跨骑车型的卡钳布局，踏板车的轮侧安装空间局促，周边需要避让轮毂辐条、减震筒、车速传感器走线以及挡泥板安装位，因此在结构布局上做了针对性的紧凑化处理。

　　整体结构采用对置双活塞布局，两个活塞分别布置在制动盘两侧的钳体腔体内，当制动管路输入液压压力时，两侧活塞同步推动刹车片贴向制动盘，避免单活塞卡钳存在的制动偏磨问题，同时也能在相同液压输入下获得更大的夹紧力矩，适配踏板车日常城市通勤的制动需求，频繁启停工况下也能保持稳定的制动力输出。钳体主体采用一体化铸造成型的结构思路，油路内置在钳体内部，减少外接油管的接头数量，降低日常使用中漏油的风险，同时也能缩小整体外形尺寸。

　　安装边界方面，卡钳的两个安装耳孔位置精度控制在±0.02mm范围内，适配原车的安装支架定位销，装车时不需要额外打磨调整，直接对位锁紧即可保证刹车片与制动盘的平行度，避免出现拖刹、偏磨的问题。钳体的弧形避让面是专门针对Vespa车型的轮毂弧度设计的，转向到最大角度时，卡钳与轮毂辐条之间保留至少3mm的安全间隙，颠簸工况下也不会出现运动干涉。活塞采用不锈钢材质，表面做了硬质氧化处理，配合矩形密封圈的回位结构，制动解除时活塞能自动回位0.1mm左右，既保证刹车片不会持续摩擦制动盘造成不必要的动力损耗，也能避免刹车片间隙过大导致的制动行程过长问题。

　　顶部的放气螺钉布置在钳体的最高位置，更换制动液排空气时不需要额外调整卡钳角度，常规维修操作就能完成油路排气，降低售后维护的操作难度。刹车片的安装槽采用快拆结构设计，更换刹车片时不需要完全拆下卡钳本体，只需要拔出定位销就能取出旧片更换新片，日常维护效率更高。钳体外侧的加强筋沿着液压受力方向布置，在最大制动压力下钳体的形变量控制在0.05mm以内，不会因为钳体形变导致制动力损失，同时也能避免长期大负荷制动下钳体出现开裂的风险。

　　从实际使用场景出发，这款卡钳的制动力矩标定适配12寸轮毂的踏板车型，在时速60km/h的工况下制动距离能控制在3.5米以内，满足日常通勤的安全制动需求，同时刹车片的接触面积做了优化，单位面积压力分布均匀，频繁制动时的热衰减小，连续下坡工况下也能保持稳定的制动性能。油路接口采用标准的M10×1制动管接头，通用市面上的多数制动钢喉，后期维护更换配件不需要专门找定制部件。整体外形做了圆弧过渡处理，没有突出的尖锐棱角，避免车辆倾倒时卡钳磕碰地面造成损坏，同时也能减少行驶过程中的风阻，虽然踏板车车速不高，但细节处的流线处理也能减少泥水附着在卡钳表面，降低活塞部位被泥沙卡滞的概率。
