汽车通风盘式制动卡钳总成结构设计

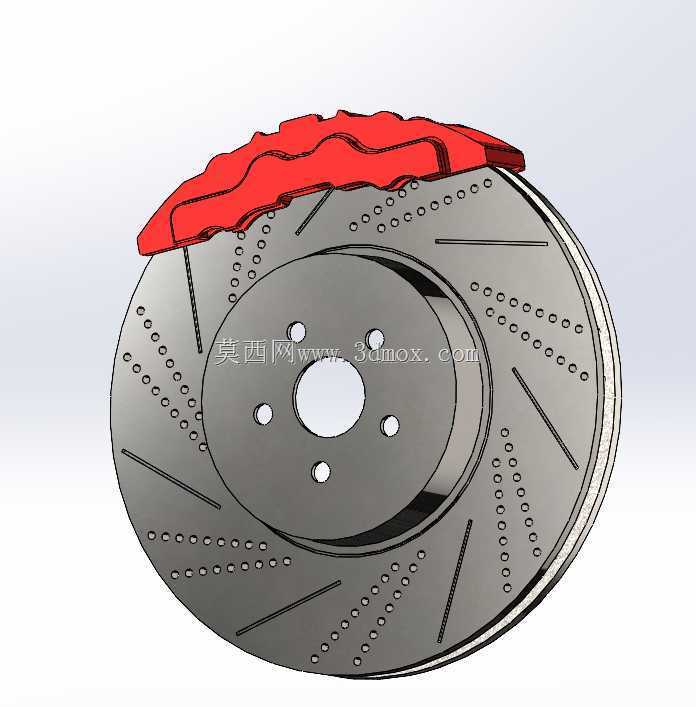

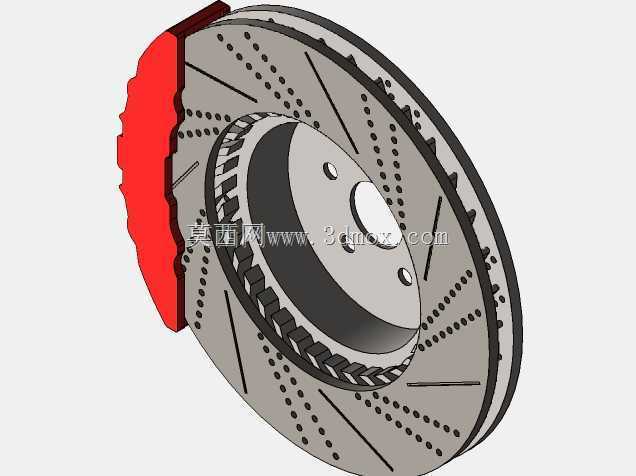

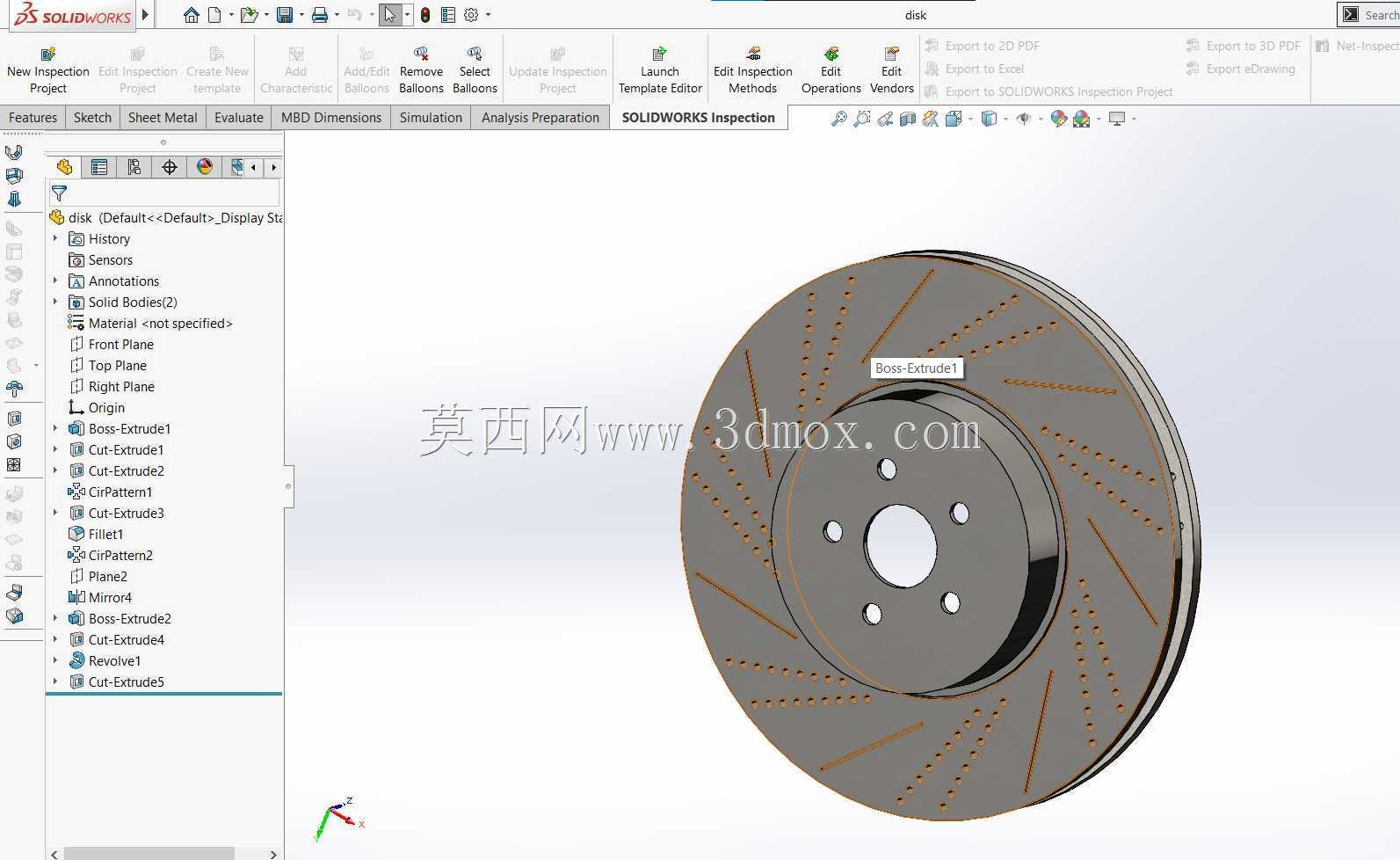

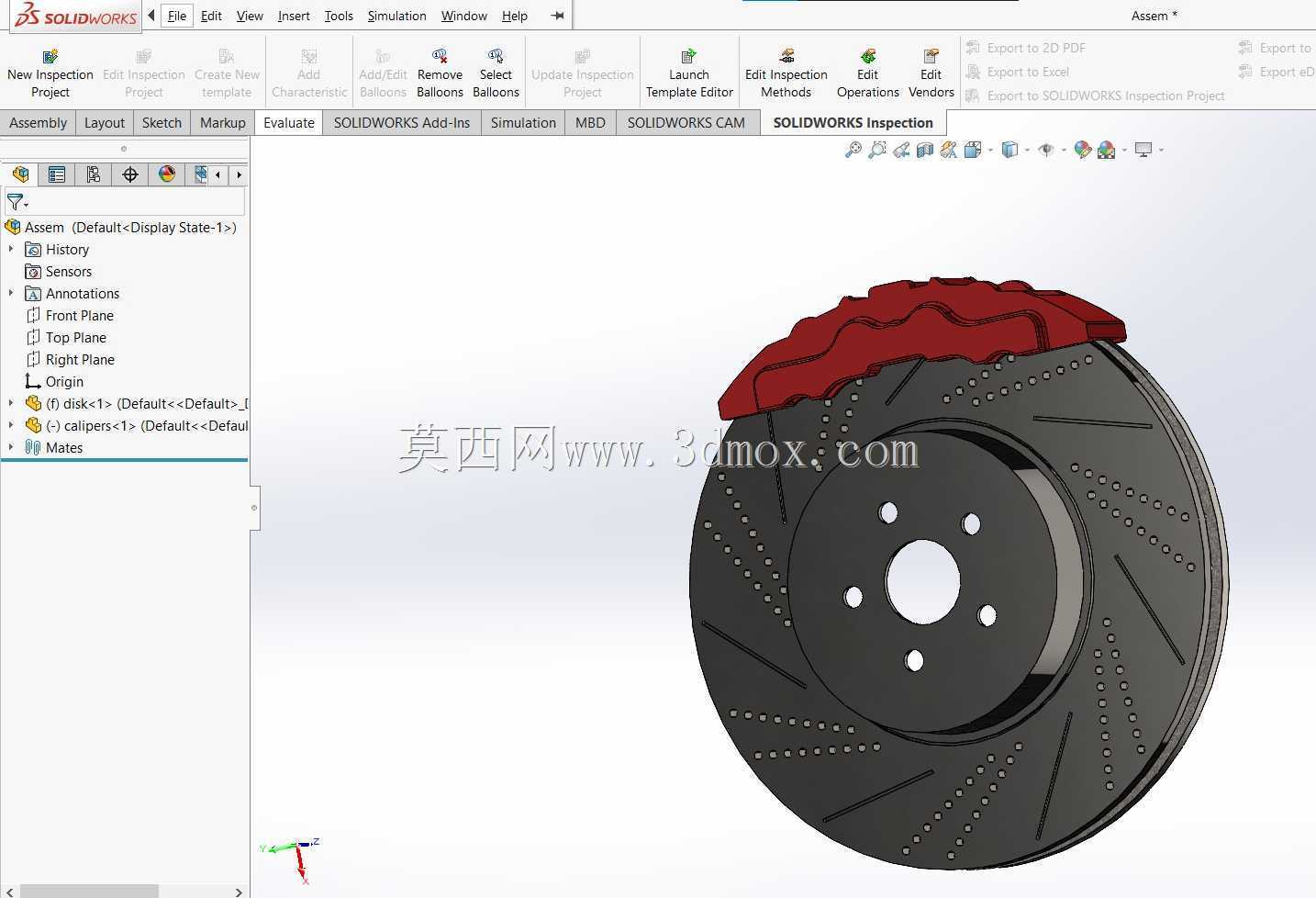

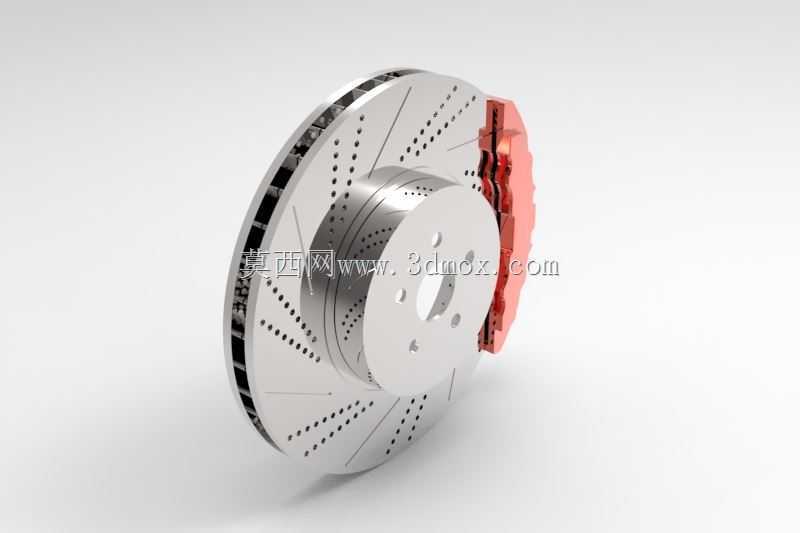

　　这套盘式制动结构的建模，最初是为了给乘用车制动系统的台架试验做可视化演示用，日常做制动性能仿真的时候，很多新人对摩擦副的接触逻辑、散热风道的走向没概念，对着二维图纸很难建立空间认知，所以建模的时候特意把所有装配关系都做了无干涉还原，没有做简化省略。从实际装车场景来看，这类通风划线打孔制动盘主要匹配家用乘用车的前轮轴，日常市区通勤的频繁点刹、高速行驶的紧急制动、长下坡路段的持续制动都是它的核心工作场景，相比实心制动盘，它的双盘面中间的径向通风道能在车轮转动时形成离心气流，把摩擦产生的热量快速带出去，避免制动盘因为温度过高出现热衰退，导致摩擦系数下降影响制动距离。盘面的斜向划线和径向打孔不是装饰性设计，打孔结构能在制动片和盘面接触的瞬间，把两者之间的空气快速排走，避免形成气膜降低摩擦贴合度，同时雨天行驶时能快速刮走盘面的水膜，缩短湿滑路面的制动响应时间；划线结构则能在摩擦过程中不断刮除制动片表面的高温碳化层，避免制动片表面形成光滑的釉质层导致摩擦力骤降，同时还能把摩擦产生的磨屑顺着沟槽导出去，避免磨屑夹在摩擦副之间造成盘面异常拉伤。

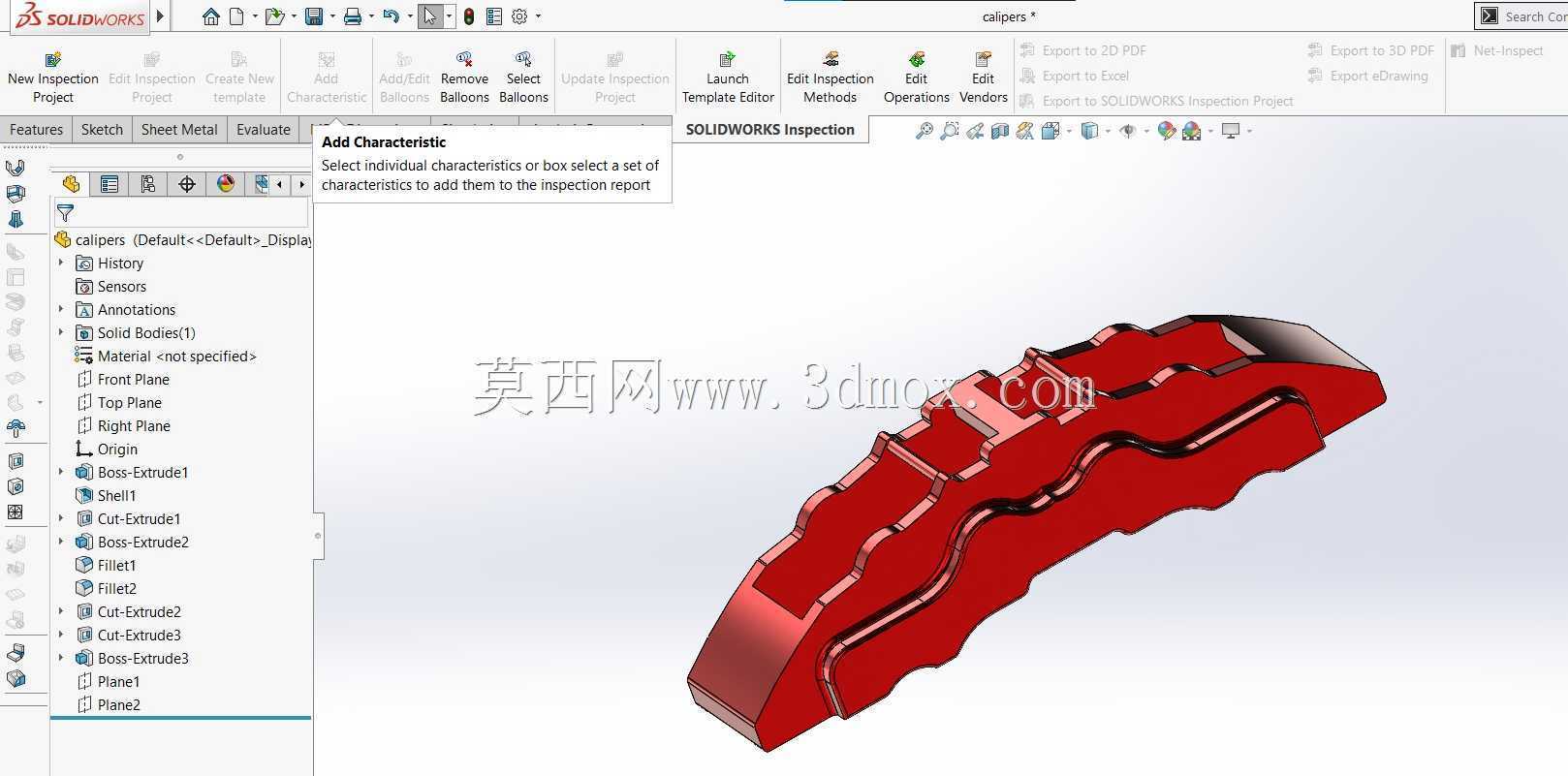

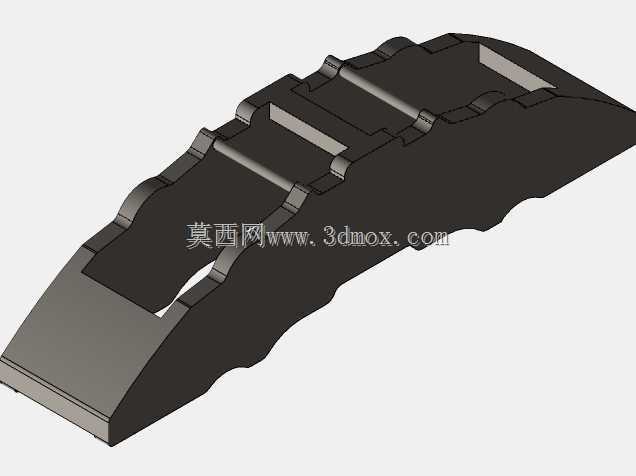

　　设计建模的时候，首先要卡准安装边界尺寸：制动盘的中心安装孔要匹配对应车型的轮毂轴头直径，螺栓孔的节圆直径必须和轮毂的安装孔位完全一致，不然根本装不上；制动盘的有效摩擦半径要和卡钳的活塞作用半径匹配，不然会造成偏磨，降低制动片的使用寿命；卡钳的安装支架定位孔要和转向节的安装座坐标完全对齐，还要留出足够的跳动间隙，避免车轮跳动或者制动盘受热膨胀的时候，卡钳和盘面发生运动干涉。卡钳部分采用的是浮动式结构设计，内侧的液压活塞在制动油压作用下推动内侧摩擦片压向盘面，同时卡钳本体在导向销上滑动，带动外侧摩擦片同步压向盘面，两侧的摩擦片同时夹紧制动盘，通过摩擦力把车轮的转动动能转化为热能散掉，实现减速或者停车。

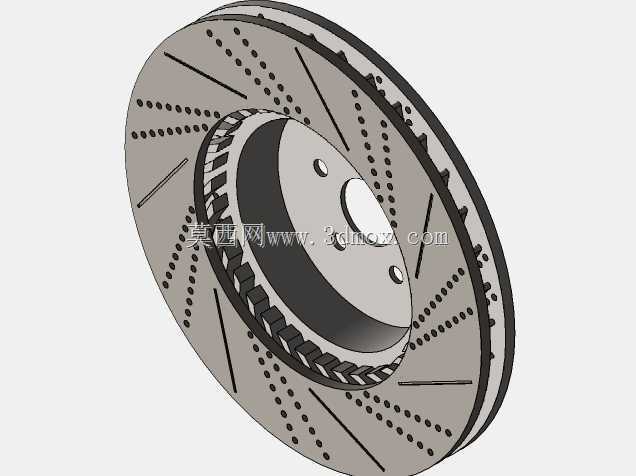

　　建模的时候特意还原了摩擦片的消音片结构、活塞的防尘密封圈、导向销的防尘套这些容易被忽略的细节，这些小结构虽然不参与制动力的传递，但是直接影响制动系统的NVH表现和使用寿命，比如防尘密封圈破损会导致泥沙进入活塞腔，造成活塞卡滞，出现制动拖滞甚至偏刹的问题；消音片缺失会导致制动时摩擦副之间产生高频振动，出现刺耳的刹车异响。通风道的设计是整个制动盘建模的重点，风道的叶片角度做了前倾设计，顺着车轮旋转的方向引导气流，比直叶片的通风效率高15%左右，同时叶片之间的间隔做了不等距排布，避免车轮转动时风道切割气流产生固定频率的风噪，和车身的固有频率重合引发共振。

　　盘面的打孔深度没有打穿通风道的内壁，避免应力集中在孔的位置，导致制动盘在反复冷热循环下出现裂纹，毕竟日常使用中制动盘的工作温度跨度很大，常温下几十度，连续紧急制动的时候盘面温度能升到五六百度，如果结构上有明显的应力集中点，很容易出现热疲劳开裂。做这套模型的时候，所有配合面的公差都按照实际装车的公差带做了参考，比如制动盘和轮毂轴头的配合是过渡配合，间隙控制在0.02mm以内，避免安装后出现端面跳动量过大，导致高速制动的时候方向盘抖动；摩擦片和卡钳支架的导向槽之间留了0.1mm左右的滑动间隙，保证制动片能自由回位，不会出现拖刹的问题。很多新手建模的时候容易把卡钳的位置放错，要注意卡钳的布置位置一般是在车轴的前方或者后方，要避开转向拉杆、悬架摆臂的运动包络，同时还要留出轮毂螺栓的安装空间，不能在装轮胎螺栓的时候和卡钳发生干涉。另外制动盘的有效摩擦厚度要和摩擦片的磨损极限匹配，当盘面磨损到最小厚度标记的时候，就必须更换，不然通风道的结构强度会下降，高速制动的时候可能出现盘面碎裂的风险。
