可作发电用途的12V直流电机结构

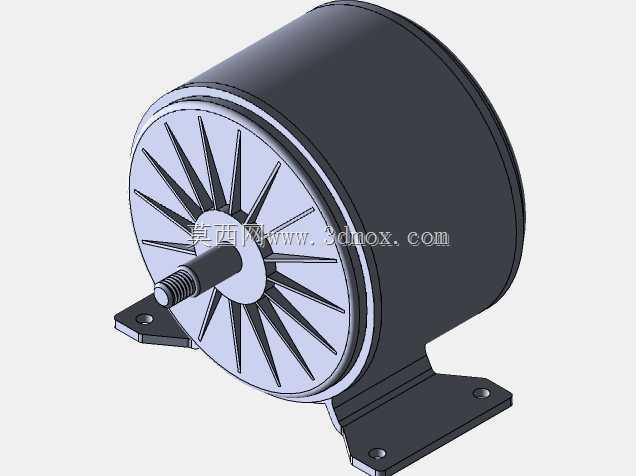

　　在小型机电设备的选型与结构适配场景里，这类兼具电动、发电双工况的12V直流部件，往往是小型离网动力系统、便携储能装置、小型代步载具、教学实验台架里的核心转换单元。做结构设计的时候，首先要考虑的是安装边界的适配性，这个电机采用的是底脚式安装结构，两个带安装孔的支撑脚从机壳侧下方延伸而出，安装孔的中心距、孔径都预留了标准紧固件的装配余量，不需要额外做转接支架就能直接固定在厚度适配的安装基板上，机壳的圆柱主体直径、轴向伸出的输出轴长度，都要和周边的传动部件、防护外壳预留足够的安全间隙，避免运转时出现剐蹭干涉。从功能特性来看，这款直流部件在通电工况下可以输出稳定的低转速大扭矩，适配12V直流供电场景，不管是小型车载辅助设备、户外便携动力装置，还是小型农机的辅助动力单元，都能匹配对应的负载需求；反过来在被外力驱动旋转的时候，它又可以实现直流发电输出，能集成到小型人力发电装置、风力微型发电单元、动能回收演示结构里，不需要额外加装整流模块就能输出可用的直流电能，这种双工况的特性，让它在多场景的结构设计里有很高的复用性。

　　设计思路上，机壳采用封闭圆柱结构，端盖位置做了放射状的散热筋结构，既可以提升端盖的结构强度，避免装配或者受外力冲击时出现端盖变形，又能在运转过程中增大散热面积，把电枢运转产生的热量通过散热筋快速传导到周边空气里，降低长时间满负载运转时的温升，延长内部碳刷、绕组的使用寿命。输出轴采用带螺纹的伸出结构，既可以通过键连接传递扭矩，也可以通过螺纹锁紧的方式固定带轮、叶轮这类传动部件，避免正反转切换或者负载波动的时候出现传动件松脱的问题。

　　实际做三维建模的时候，要重点还原几个关键的装配尺寸：首先是底脚安装孔的相对位置公差，这个尺寸直接决定了电机能不能顺利装配到预设的安装位上，建模时要把安装孔的沉台结构、孔位的同轴度误差预留空间都体现出来；其次是输出轴的轴径、螺纹规格、伸出长度，还有轴肩的定位尺寸，这些尺寸是后续匹配传动件的核心依据，不能出现尺寸偏差；还有端盖散热筋的排布、机壳的外径尺寸，这些尺寸关系到外部防护外壳的设计，要保证防护壳和机壳之间预留足够的散热风道间隙，不能贴死影响散热。

　　在实际应用场景里，这类电机经常被用在小型电动滑板车的辅助动力单元、户外露营的便携发电装置、学生机电创新设计的竞赛作品里，做结构选型的时候，要提前核算负载的启动扭矩、持续运转功率，匹配对应的供电线径，还要考虑安装位置的减震设计，因为这类有刷直流电机运转时会有小幅振动，在安装脚和基板之间加装橡胶减震垫，可以有效降低振动传导带来的紧固件松脱风险。另外建模的时候还要注意内部结构和外部结构的装配关系，端盖和机壳的止口配合尺寸要做合理的公差预留，保证实际装配时端盖可以顺利压入机壳，不会出现过盈量太大压装困难，或者间隙太大导致同轴度偏差、运转时出现异响的问题。
