直齿圆柱传动齿轮结构设计方案

　　在常规机械传动系统的设计环节中，直齿圆柱齿轮是应用覆盖范围最广的动力传递零件之一，这类零件常见于中小功率的减速机构、进给传动链、小型动力输出单元中，从普通的轻工输送设备、小型机床进给箱，到民用机电产品的动力传递路径，都能看到这类直齿轮的应用场景。和斜齿齿轮、锥齿轮等其他齿形的传动件相比，直齿圆柱齿轮不存在轴向分力，对支撑轴承的轴向载荷要求更低，安装调试的容错空间更大，加工难度也相对更低，适合在传动比固定、中心距受限的紧凑安装空间内使用。

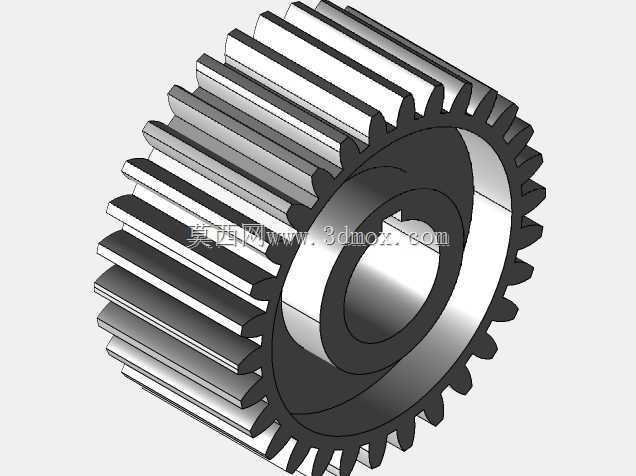

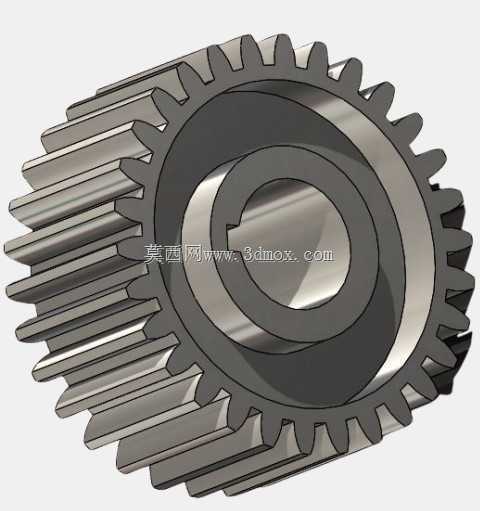

　　从实际功能特性来看，这款直齿轮的核心作用是在平行轴之间传递恒定转速比的旋转动力，轮齿采用标准渐开线齿形设计，啮合过程中重合度满足平稳传动的基本要求，正常润滑条件下运行噪音控制在常规工业设备可接受的区间内，传动效率可以达到98%以上，适合中低转速、载荷平稳的动力传递场景。齿轮中心设计有阶梯式安装孔，孔位可根据配套轴的直径做公差匹配，既可以采用平键连接实现周向固定，也可以通过过盈配合满足小扭矩场景的安装需求，轮毂部分的厚度经过强度校核，能够承受额定扭矩下的剪切应力，不会出现轮毂开裂的失效问题。

　　设计过程中，首先要根据传动系统的额定功率、输入转速、目标传动比确定齿轮的基本参数，包括模数、齿数、齿顶高系数、顶隙系数等基础数值，再根据安装空间的边界约束确定齿轮的齿顶圆直径、轮毂长度、内孔直径等关键尺寸。齿形部分的建模需要严格遵循渐开线生成逻辑，通过参数化的方式控制齿廓曲线，保证每个轮齿的齿形误差控制在设计允许的公差范围内，避免啮合过程中出现卡滞、磨损不均的问题。轮缘与轮毂之间的辐板厚度需要根据载荷大小做优化，在保证整体结构强度的前提下尽可能减少不必要的材料冗余，降低零件自身的转动惯量，减少传动过程中的动态载荷冲击。

　　从安装边界来看，这款齿轮的轴向尺寸需要和配套的轴系长度匹配，装配时需要保证齿轮端面与轴肩的贴合度，齿宽方向的错位量不能超过设计允许的范围，否则会导致轮齿实际接触面积不足，引发局部应力集中，加速齿面磨损。齿轮的径向尺寸需要和箱体内壁保留足够的安全间隙，避免运行过程中与箱体或其他相邻传动件发生运动干涉，同时要预留出润滑油脂的流动空间，保证啮合区域能够得到充分的润滑。在细节处理上，齿端需要做微小的倒角处理，既方便装配时的导入，也能去除加工过程中产生的毛刺，避免运行过程中毛刺脱落进入啮合区域造成齿面损伤；轮毂两端的孔口需要做倒角，方便轴件的装配导入，也能减少应力集中，避免孔口位置在长期交变载荷下出现裂纹。

　　实际选型应用时，需要注意这款齿轮的额定载荷适用范围，不适合在重载冲击、高速重载的场景下长期运行，这类场景下更适合选用斜齿齿轮或者经过硬化处理的重载齿轮。如果应用在有正反转切换的传动场景中，需要适当提高齿侧间隙的公差要求，减少换向过程中的冲击间隙。建模过程中对轮齿的过渡圆角做了统一处理，齿根位置的圆角半径符合强度设计要求，能够有效降低齿根位置的应力集中系数，提升轮齿的弯曲疲劳强度，延长零件的使用寿命。整体结构没有多余的复杂特征，加工工艺性良好，既可以采用滚齿加工的方式做批量生产，也可以通过线切割、铣削的方式做小批量的定制加工，能够适配不同规模的生产加工条件。
