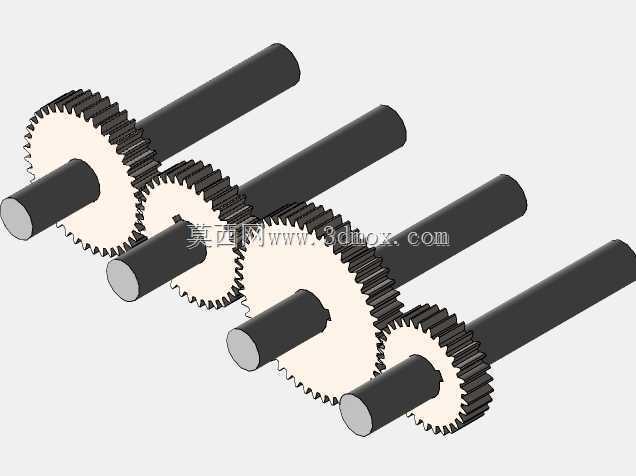

多级平行轴啮合传动齿轮组结构

　　这套平行轴布置的多级啮合齿轮结构，核心应用场景集中在需要在有限安装空间内完成大传动比动力传递的设备端，常见于小型车床进给箱、台式钻床变速机构、小型输送线动力分配单元这类对安装空间有严格限制的传动部位，区别于单对齿轮传动的结构，这套多级啮合的布局能在不拉大轴间距的前提下，实现更高的传动比输出，同时保证各传动轴保持平行排布，大幅压缩整体结构的径向占用空间。从实际功能来看，这套齿轮组的核心作用是完成动力的逐级传递与转速转矩转换，动力从最外侧的输入轴接入后，通过每一级齿轮的啮合，将转速按照预设的传动比逐级降低，同时对应提升输出转矩，适配末端执行部件低转速大扭矩的动力需求；每一级齿轮都采用直齿圆柱齿轮结构，啮合过程中没有轴向分力，对支撑轴承的轴向承载要求更低，能简化两端支撑部位的结构设计，降低轴系的加工与装配难度。

　　设计思路上，这套结构优先考虑了紧凑空间下的传动布局，四根平行轴的排布位置经过啮合间隙验算，相邻轴上的齿轮分别对应啮合，不存在传动干涉的问题，每根轴上的齿轮与轴采用同轴固定的方式，保证传动过程中齿轮与轴不会出现相对转动，动力传递无滞后；齿轮的齿形参数按照标准渐开线直齿参数设计，齿顶高、齿根高都符合通用传动齿轮的规范，啮合重合度满足连续传动的要求，运转过程中不会出现卡滞、断齿的风险，同时齿侧间隙预留了合理的公差范围，既能补偿加工与装配过程中产生的尺寸误差，也能避免热胀冷缩导致的齿轮啮合卡滞。

　　从安装边界来看，这套齿轮组的所有传动轴都保持平行，输入轴与输出轴分别位于结构的两端，整体外轮廓的尺寸由最外侧齿轮的齿顶圆直径与轴的总长度决定，安装时只需要保证各轴的支撑座同轴度符合要求，固定好两端的轴承位即可完成装配，不需要额外调整齿轮的啮合位置，因为轴间距已经按照标准中心距设计完成，只要支撑座的位置精度达标，齿轮啮合就能达到理想的接触状态；轴的伸出端预留了标准的轴径尺寸，能直接通过联轴器与动力端、负载端连接，不需要额外做轴径适配加工。

　　在实际设备应用中，这类多级平行轴齿轮组的维护成本更低，因为直齿齿轮的加工工艺成熟，备件替换方便，日常只需要定期在啮合部位涂抹润滑脂，就能保证长期稳定运转，不会因为润滑不足出现过度磨损的问题；相比蜗轮蜗杆、行星齿轮这类传动结构，这套结构的传动效率更高，多级传动的整体效率能保持在较高水平，动力传递过程中的损耗更小，适合长期连续运转的小型设备使用。结构设计上没有多余的冗余部件，每一个齿轮、每一段轴都承担对应的传动功能，整体重量更轻，在小型便携类设备上也能适配安装，不会因为传动结构过重导致设备整体负载增加。
