泳池配套水处理机房管路系统三维设计

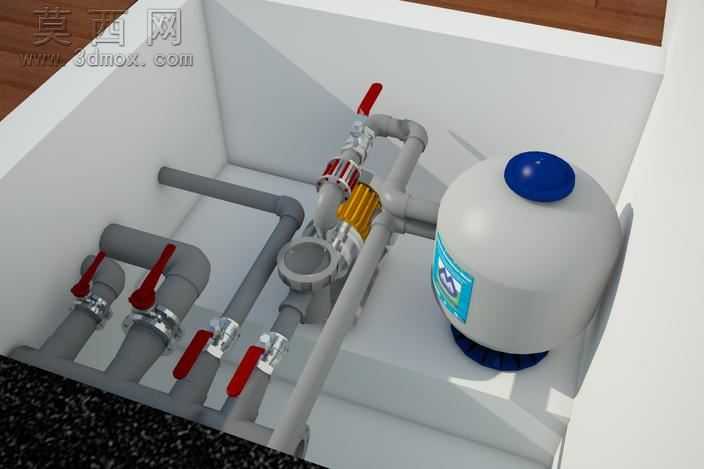

本作品为泳池配套水处理机房的三维可视化设计，采用Autodesk 3ds Max完成全流程建模与渲染工作，完整还原了泳池水处理机房核心功能区的布局与设备细节。建模阶段遵循实际工程安装逻辑，首先搭建机房的基础空间结构，以白色哑光水泥质感的墙体、地面构建封闭的设备安置空间，地面边缘设置黑色防滑纹理的排水沟槽区域，还原真实机房的基础构造细节。核心设备建模部分，针对泳池过滤砂缸采用多边形建模方式，还原罐体圆润的弧面造型，顶部设置深蓝色高光塑料质感的排气阀组件，罐体侧面粘贴蓝底白字的设备标识贴，底部设置同色系的支撑底座，材质上区分罐体的浅灰色磨砂工程塑料质感与阀盖的亮面塑料质感，强化设备的真实质感。管路系统建模严格遵循给排水管路的排布规范，采用不同管径的灰色PVC管材模型，通过弯头、三通、活接等管件完成管路的连通布局，每段管路的衔接处都添加了金属质感的卡箍紧固件细节，还原管路安装的工艺细节。阀门组件部分，统一采用红色手柄的球阀模型，手柄部分赋予亮面红色塑料材质，阀体部分采用银色金属质感材质，部分管路上加装了黄色透明外壳的过滤视盅与红银配色的水流指示装置，清晰呈现管路的功能分区。渲染阶段采用V-Ray渲染器，设置柔和的室内顶光光源，模拟机房日常照明效果，通过光线在白色墙体与灰色管路间的漫反射，弱化生硬阴影，突出设备与管路的结构层次，材质调试阶段针对不同部件调整反射、粗糙度参数，让塑料管材的哑光质感、金属阀门的微反光质感、过滤罐体的半哑光质感形成明确区分，整体布局紧凑合理，清晰展现泳池水处理机房的设备排布逻辑与管路走向，可用于机房施工交底、方案展示等场景，直观呈现水处理系统的工作流路：泳池回水通过管路进入过滤缸处理后，再经加压管路送回泳池，各阀门可独立控制对应管路的通断，方便后期设备维护与管路检修。
