户外休闲秋千A形支架结构三维设计

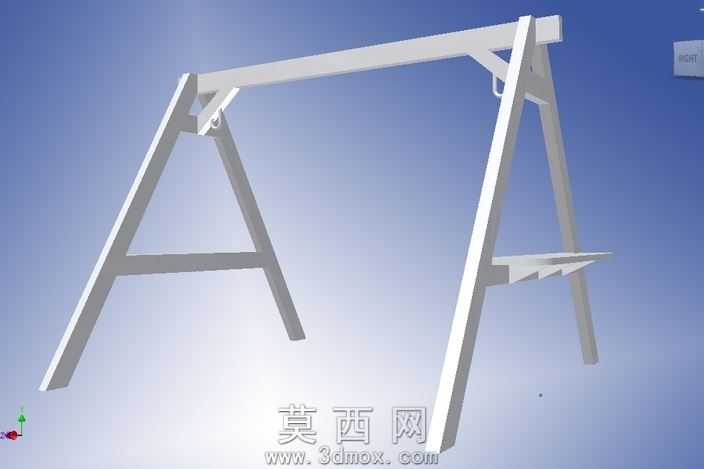

本作品为户外休闲秋千的支撑支架结构三维建模成果，采用Autodesk Inventor软件完成全参数化建模与基础渲染展示。建模初期首先确定整体结构的受力逻辑，秋千作为承载人体重量的摇摆类休闲设施，支撑结构需要兼顾稳定性与抗侧向倾覆能力，因此选用经典的A形双侧支撑架构，双侧支架通过顶部横向横梁完成刚性连接，形成稳定的门式受力框架。建模过程中首先绘制单侧支架的二维草图，将斜向支撑腿的倾斜角度设置为可调整参数，预留后续适配不同安装场景的修改空间，支撑腿采用等截面矩形型材截面，在保证结构强度的同时控制整体重量，降低材料成本。顶部横梁与两侧斜撑的连接位置做了加厚过渡处理，避免应力集中导致的结构断裂，同时在横梁下方预设了吊挂件安装位，预留标准孔径用于后续安装秋千吊索、座椅组件。支架中部设置了横向连接撑杆，既可以强化双侧支架的连接刚性，避免支架受侧向力时发生外张变形，也可作为辅助脚踏结构提升使用体验。材质设置阶段为支架赋予哑光浅灰色金属材质，模拟户外常用的喷塑钢管质感，渲染时采用渐变蓝色背景突出结构轮廓，清晰展示各部件的连接关系与整体比例。整体结构未设置多余装饰构件，所有造型均服务于结构受力需求，各部件的连接位置均做了圆角过渡处理，避免尖锐棱角带来的使用安全隐患，建模过程中所有装配关系均采用实际生产中的连接逻辑，可直接导出工程图纸用于下料加工，也可在此基础上继续添加座椅、吊索等组件完成完整秋千产品的设计。
